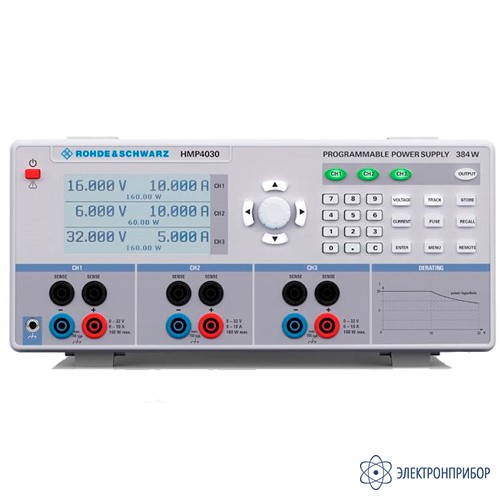

HMP 4030 — трехканальный источник питания

Сохранить в PDF Распечатать
  • Назначение трехканального источника питания HMP 4030

    Трехканальный источник питания HMP 4030 предназначен для питания стабилизированным постоянным напряжением и током различных прецизионных устройств и измерительных приборов, в том числе устройств мобильной радиосвязи.

    Источник питания может работать как в режиме постоянного тока, так и в режиме постоянного напряжения. Прибор оборудован цифровым измерителем тока и напряжения, позволяющим одновременно контролировать оба параметра, значения которых отображаются на ЖКД с фоновой подсветкой. Прибор обладает низким уровнем нестабильности при изменении нагрузки, сетевого напряжения питания и температуры окружающей среды, а также низким уровнем шумов и пульсаций в нагрузке.

    Особенности трехканального источника питания HMP 4030:

    • 3 х 0…32 В/0…10 A макс. 384 Вт.
    • Выходная мощность до 384 Вт с интеллектуальным управлением питанием.
    • Низкие остаточные пульсации: <150 мкВэфф за счет использования линейных стабилизаторов.
    • Высокая разрешающая способность при установке и считывании параметров (1 мВ, 0,2 мА).
    • Клавиатура для прямого ввода параметров.
    • Расширенные возможности работы в параллельном и последовательном режимах путем отслеживания U/I.
    • Функция EasyArb для определения характеристик U/I.
    • FuseLink: комбинирование электронных предохранителей для отдельных каналов.
    • Свободно регулируемая защита от перенапряжения (OVP) для всех выходов.
    • Четкое изображение всех параметров с помощью ЖК-дисплея и подсветки клавиатуры.
    • Соединения для всех каналов на задней панели, в том числе разъемы для режима SENSE.
    • Сдвоенный интерфейс USB/RS-232, опционально Ethernet/USB или IEEE-488 (GPIB).
  • Технические характеристики трехканального источника питания HMP 4030:

    Параметр Значение
    Количество выходных каналов источника питания 3
    Режим источника постоянного напряжения
    Диапазон установки выходного напряжения по всем каналам от 0 до 32 В
    Пределы допускаемой относительной погрешности установки и измерения выходного напряжения, менее ±(0,001·Х+2 мВ)
    Уровень остаточных пульсаций/шумов напряжения в полосе частот до 100 кГц, не более ±0,15 мВСКЗ
    Нестабильность выходного напряжения при изменении тока нагрузки или напряжения питания, менее ±(0,0001·Х+2 мВ)
    Время установления переходного процесса при изменении нагрузки, менее 100 мкс
    Режим источника постоянного тока
    Диапазон установки выходного тока, все каналы от 0 до 10 А
    Максимальная выходная мощность на один канал 160 Вт
    Максимальная выходная мощность по всем каналам 384 Вт
    Пределы допускаемой относительной погрешности установки и измерения выходного тока, менее до 500 мА ±(0,002·Х+0,5 мА)
    свыше 500 мА ±(0,002·Х+2,0 мА)
    Уровень остаточных пульсаций/шумов тока в полосе частот до 100 кГц, не более ±1 мАСКЗ
    Нестабильность выходного тока при изменении нагрузки или напряжения питания ±(0,0001·Х+250 мкА)
    Примечание – Х – Значение измеренной величины тока или напряжения
    Общие технические характеристики
    Время установления рабочего режима прибора, минут, не более 30
    Напряжение питающей сети (115 – 230)В± 10 %
    Частота питающей сети 50/60 Гц
    Потребляемая мощность, не более 350Вт
    Рабочие условия применения
    Температура окружающего воздуха, °С от 5 до 40
    Относительная влажность воздуха, % от 5 до 80
    Габаритные размеры (ширина × высота × длина), мм, не более 285 × 75 × 365
    Масса, кг, не более 8,5
  • Комплект поставки HMP 4030

    Наименование Количество
    Источник питания НМР 4030 1
    Диск с драйверами для дистанционного управления источником питания от ЭВМ 1
    Упаковочная коробка 1
    Шнур питания 1
