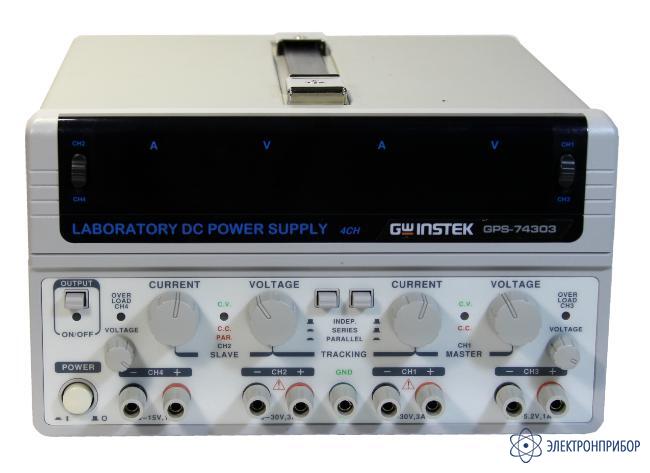

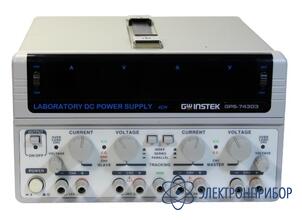

GPS-74303 — источник питания постоянного тока линейный

Сохранить в PDF Распечатать
  • Особенности источника питания постоянного тока GPS-74303

    • 4 канала: 0…30 В, 0…3 А
    • Нестабильность от 0,01 %; пульсации 1 мВ ср. кв., 3 мА ср. кв.
    • Дискретность индикации: 0,1 В; 10 мА
    • Режимы работы: стабилизация U и I; динамическая нагрузка
    • Последовательное и параллельное соединение основных каналов; автотрекинг; 2-х полярный выход
    • Защита от перегрузки и переполюсовки
    • Электронное отключение нагрузки
    • Установка вых. параметров при откл. нагрузке
    • Цифровая индикация тока и напряжения (3 разряда, СДИ)
    • Малошумящий вентилятор охлаждения с терморегулировкой
    • Два варианта исполнения выходных разъемов
  • Технические характеристики источника питания постоянного тока GPS-74303

    Параметр Значение
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ (канал 1; канал 2)
    Нестабильность ≤ 0,01 % +3 мВ при изменении напряжения питания
    ≤ (0,02 % +5 мВ) (> 3 А); ≤ (0,01 % +3 мВ) (≤ 3 А)
    Уровень пульсаций и шум (5 Гц…1 МГц) ≤ 1 мВср.кв.
    Время установления ≤ 100 мкс (50 %-изменение нагрузки, мин. ток 0,5 А)
    СТАБИЛИЗАЦИЯ ТОКА (канал 1; канал 2)
    Нестабильность ≤ 0,2 % +3 мА при изменении напр. питания и напр. на нагрузке
    Уровень пульсаций ≤ 3 мАср.кв.
    АВТОТРЕКИНГ
    (канал 1; канал 2)
    Погрешность трекинга ≤ (0,5 % +10 мВ) от показаний ведущего источника
    Погрешность соединения ≤ 300 мВ
    Нестабильность При изменении тока нагрузки: ≤ (0,01 % +3 мВ)
    Пульсации (5 Гц…1 МГц) ≤ 2 мВср.кв.
    КАНАЛ 3
    Нестабильность При изменении напряжения питания: ≤ 5 мВ
    При изменении тока нагрузки: ≤ 15 мВ
    Пульсации (5 Гц…1 МГц) ≤ 2 мВср.кв.
    Погрешность установки выходного напряжения ± 5 % от показания
    КАНАЛ 4
    Нестабильность При изменении напряжения питания: ≤ 5 мВ
    При изменении тока нагрузки: ≤ 10 мВ
    Пульсации (5 Гц…1 МГц) ≤ 2 мВср.кв.
    Погрешность установки выходного напряжения ± 5 % от показания
    ЦИФРОВОЙ ИНДИКАТОР
    Формат индикации 3 разряда, СД индикаторы, высота символов 13 мм
    Погрешность индикации при
    включенной нагрузке
    ± (0,5 % +2 ед. счета)
    Погрешность индикации при
    отключенной нагрузке
    ± (0,5 % + 8 ед. счета)
    ИЗОЛЯЦИЯ
    Корпус – выход ≥ 20 МОм (500 В)
    Корпус – сеть ≥ 30 МОм (500 В)
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100 В/120 В/220 В/240 В ±10 %, 50/60Гц
    Габаритные размеры (ШхВхГ) 255 × 145 × 265 мм
    Масса 7 кг
  • Комплект поставки GPS-74303

    Наименование Количество
    Источник питания постоянного тока линейный GPS-74303 1
    Соединительные провода 4
    Шнур питания 1
