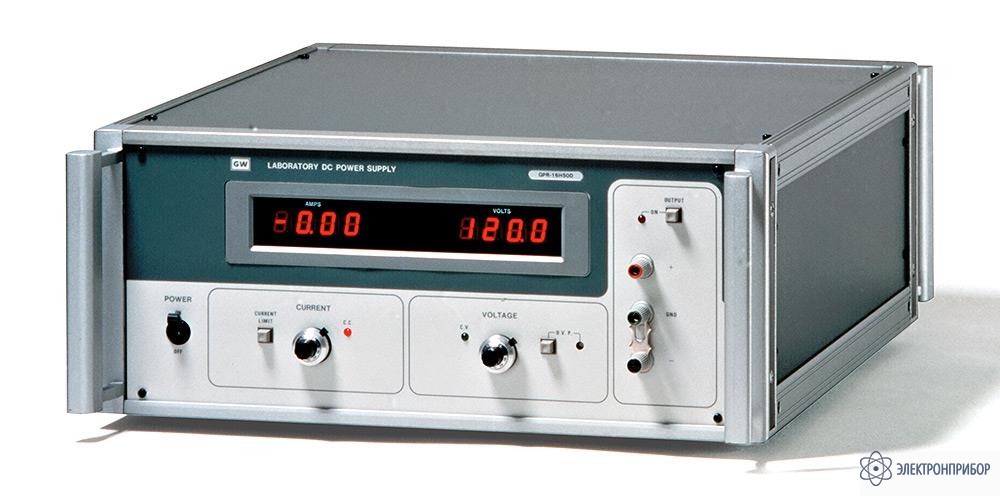

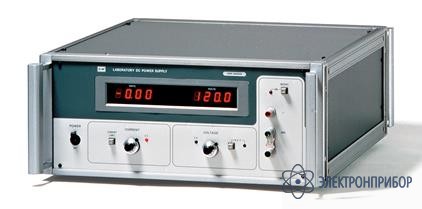

GPR-73520HD — источник питания постоянного тока серии GPR-U

Сохранить в PDF Распечатать
  • Особенности источника питания постоянного тока серии GPR-U GPR-73520HD

    • Выходное напряжение до 35 В, выходной ток до 20 А
    • Высокая стабильность и малый уровень пульсаций
    • Плавная установка выходных параметров десятиоборотными потенциометрами
    • Режимы стабилизации тока и напряжения
    • Установка предела по току
    • Защита от переполюсовки
    • Встроенная безинерционная система защиты от перегрузок
    • 3½ цифровая индикация тока и напряжения
  • Технические характеристики источника питания постоянного тока серии GPR-U GPR-73520HD

    Параметр Значение
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
    Нестабильность ≤ 0,01 % +3 мВ при изменении напряжения питания
    ≤ 0,01 % + 5 мВ (<10 А)/≤ 0,02 % + 5 мВ (≥ 10 А) при изменении тока нагрузки
    Уровень пульсаций и шум ≤ 2 мВср.кв. в диапазоне 5 Гц…1 МГц
    Время установления ≤ 100 мкс (50 %-изменение нагрузки, мин. ток 0,5 А)
    СТАБИЛИЗАЦИЯ ТОКА
    Нестабильность ≤ 0,2 % +3 мА при изменении напр. питания и напр. на нагрузке
    Уровень пульсаций ≤ 5 мА (<20 А)
    ≤ 20 мА (20 А…50 А)
    ≤ 100 мА (> 50 А)
    ЦИФРОВОЙ ИНДИКАТОР
    Формат индикации 31/2 разряда, СД-индикатор
    Дискретность индикации 10 мВ (Umax ≤ 18 В), 100 мВ (Umax ≤ 180 В), 1 В (Umax ≤ 1800 В)
    1 мА (Imax ≤ 1,8 А), 10 мА (Imax ≤ 18 А), 100 мА (Imax ≤ 180 А)
    Погрешность измерения ± (0,5 % +2 ед.)
    Количество индикаторов 2 (совмещённые вольтметр/амперметр)
    ИЗОЛЯЦИЯ
    Корпус – выход ≥ 100 МОм (1000 В)
    Корпус – сеть ≥ 100 МОм (1000 В)
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100 В/120 В/220 В/240 В ±10 %, 50/60Гц
    Габаритные размеры (ШхВхГ) 430 × 178 × 572 мм
    Масса 18,5 кг
  • Комплект поставки GPR-73520HD

    Наименование Количество
    Источник питания постоянного тока серии GPR-U GPR-73520HD 1
    Соединительные провода GTL-105 (≤ 3 А) или GTL-104 (≤ 10 А) 1
    Руководство по эксплуатации 1
