Источники питания

E3634A — источник питания постоянного тока, 1 канал, 200 Вт, 25 В/7 А или 50 В/4 А

Код товара: 47090
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      26950-04 до 06.04.2020

    • Производитель

      Keysight (Agilent), США

    • Артикул

      Б009240

    Описание источника питания постоянного тока E3634A:

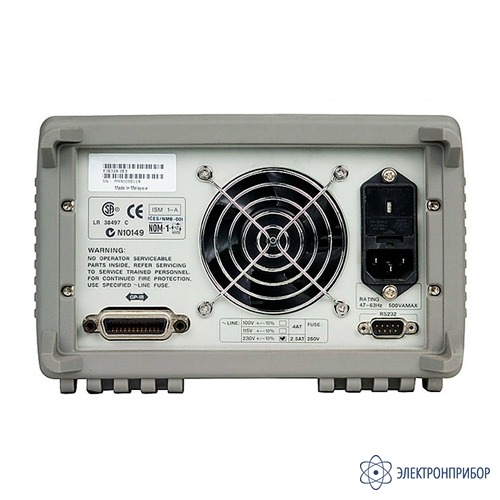

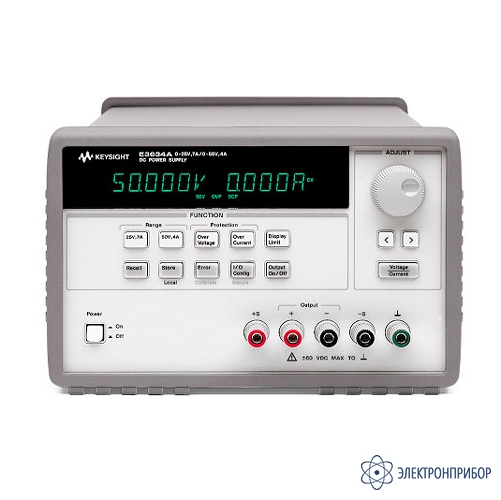

    Базовые источники питания постоянного тока компании Keysight обеспечивают широкий спектр возможностей по доступной цене. Двухдиапазонный источник питания E3634A с одним выходом и выходной мощностью до 200 Вт обеспечивает низкий уровень пульсаций и шумов, имеет компактные размеры и может использоваться как в настольном варианте, так и в составе измерительной системы. Является универсальным решением, позволяющим повысить точность измерений и сократить время тестирования. Оснащен интерфейсами GPIB и RS232, встроенными средствами измерения напряжения и тока и имеют базовые возможности по программированию выходных параметров.

  • Технические характеристики источника питания постоянного тока E3634A:

    Параметр Значение
    Количество каналов 1
    Номер канала 1
    Количество диапазонов 2
    Максимальное напряжение и сила тока на выходе:
    - диапазон 1
    - диапазон 2

    -25 В, 7 А
    50 В, 4 А
    Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока на выходе ± (0,0005·U + 10 мВ)
    Пределы допускаемой абсолютной погрешности установки силы постоянного тока на выходе ± (0,002·I + 10 мА)
    Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока на выходе ± (0,0005·U + 5 мВ)
    Пределы допускаемой абсолютной погрешности измерения силы постоянного тока на выходе ± (0,0015·I + 5 мА)
    Разрешающая способность при установке выходных параметров:
    - напряжения (U)
    - силы тока (I)

    3 мВ
    0,5 мА
    Разрешающая способность при измерении выходных параметров:
    - напряжения (U)
    - силы тока (I)

    1 мВ
    1 мА (˂ 10 мА); 10 мА (≥ 10 А)
    Дрейф напряжения на выходе в режиме стабилизации (в течение 8 часов при постоянной температуре), не более ± (0,0002·U + 1 мВ)
    Дрейф силы тока на выходе в режиме стабилизации (в течение 8 часов при постоянной температуре), не более ± (0,001·I + 1 мА)
    Нестабильность выходных параметров при изменении нагрузки и напряжения сети:1
    - напряжения (U)
    - силы тока (I)

    ± (0,0001·U + 2 мВ)
    ± (0,0001·I + 250 мкА)
    Флуктуации и шумы выходных параметров, не более:
    - напряжение помехи нормального вида;
    - ток помехи нормального вида

    350 мкВэфф
    2 мАэфф
    Время переходного процесса, не более 50 мкс
    Питание (100 ± 10) В; (47 – 63) Гц (опция ОЕ9)
    (115 ± 11,5) В; (47 – 63) Гц (стандартное исполнение)
    (230 ± 23) В; (47 – 63) Гц (опция ОЕ3)
    Потребляемая мощность, В·А, не более 700
    Диапазон рабочих температур от 0 до 40 °C – для всего диапазона выходных параметров;
    от 40 до 55 °C – максимальный выходной ток уменьшается линейно на 3,33 %/°C
    Габаритные размеры (без креплений) (ширина×высота×длина), мм, не более 348 × 213 × 133
    Масса, кг, не более 9,5

    Примечание: 1) U и I – измеренные или установленные значения напряжения и тока на выходе; I – при температуре от 20 до 30 °C

  • Комплект поставки E3634A

    Наименование Количество
    1 Источник питания E3634A 1
    2 Кабель питания 1
    3 Руководство по эксплуатации 1
    4 Методика поверки 1
    5 Паспорт 1
