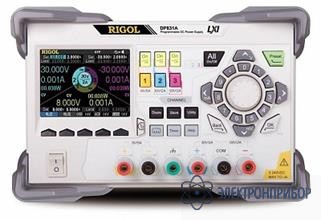

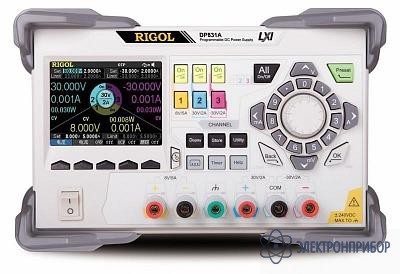

DP831A — программируемый блок питания

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      55491-13

    • Производитель

      RIGOL, Китай

    Особенности программируемого блока питания DP831A

    DP831A является программируемым источником питания, имеющим три переключаемых выхода. Устройство обладает широкими функциональными возможностями в направлении проведения анализа. Позволяет быстро и качественно решить проблемы тестирования. Источник питания оснащен легким в использовании, продуманным интерфейсом.

    • 3 канала.
    • Макс. мощность до 195 Вт.
    • Быстрый отклик: < 50 мкс.
    • 3.5-дюймовый TFT дисплей.
    • Воздушный метод охлаждения.
    • Возможность подлючения через USB Host & Device, LAN.
    • Стандарты: CE, cTUВus, ISO9001:2008, ISO14001:2004.
  • Технические характеристики программируемого блока питания DP831A

    Параметр Значение
    Каналы 3
    Выход DC (точность измерения указана для работы при температурах от 0℃ до 40℃) По напряжению/По току CH1: от 0 до 8 В / от 0 до 5 A
    CH2: от 0 до +30 В / от 0 до 2 A
    CH3: от 0 до -30 В / от 0 до 2 A
    OВP/OCP CH1:1 мВ ~ 8.8 В / 0.1 мА ~ 5.5 A
    CH2:1 мВ ~ 33 В / 0.1 мА ~ 2.2 A
    CH3:-1 мВ ~ -33 В / 0.1 мА ~ 2.2 A
    Величина регулировки нагрузки ±(процент результата + погрешность) По напряжению <0.01%+2 мВ
    По току <0.01%+250 мкА
    Величина линейного регулирования ±(процент результата + погрешность) По напряжению <0.01%+2 мВ
    По току <0.01%+250 мкА
    Пульсации и шум (от 20 Гц до 20 МГц) По напряжению в нормальном режиме <350 мкВ среднеквадр./2 мВ pp
    По току в нормальном режиме <2 мА среднеквадр.
    По току в обычном режиме <1.5 мкА среднеквадр.
    Ежегодная погрешность (25℃±5℃) ±(процент результата + погрешность) Программирование По напряжению 0.1%+20 мВ
    По току 0.2%+10 мА
    Считывание По напряжению 0.1%+20 мВ
    По току 0.2%+10 мА
    Разрешение Программирование По напряжению 1 мВ
    По току CH1: 0.3 мА
    CH2/CH3: 0.1 мА
    Считывание По напряжению 0.1 мВ
    По току 0.1 мА
    Отображение По напряжению 1 мВ
    По току 1 мА
    Время обработки команд <100 мс
    Температурный коэффициент на ℃ (процент результата + погрешность) По напряжению 0.01%+2 мВ
    По току 0.02%+3 мА
    Стабильность ±(процент результата + погрешность) По напряжению CH1: 0.03%+1 мВ
    CH2/CH3: 0.02% + 2 мВ
    По току CH1: 0.1%+3 мА
    CH2/CH3: 0.05% + 1 мА
    Скорость контроля программирования напряжения (1% общего диапазона вариации) Нарастание Полная нагрузка CH1: <11 мс
    CH2/CH3: <50 мс
    Без нагрузки CH1: <10 мс
    CH2/CH3: <25 мс
    Спад Полная нагрузка CH1: <13 мс
    CH2/CH3: <30 мс
    Без нагрузки CH1: <200 мс
    CH2/CH3: <400 мс
    Защита от перегрузки Погрешность ±(процент результата + погрешность) 0,5%+0,5 В / 0,5%+0,5 A
    Время активации 1.5 мс (OВP≥3 В)
    <10 мс (OВP<3 В и OCP)
    Интерфейсы USB Device, USB Host, LAN, RS232, Digital IO
    Питание AC Input (от 50 Гц до 60 Гц)
    100 В AC+10%, 115 В AC+10%
    230 В AC+10% (макс. 250 В AC)
    Габариты 239 × 157 × 418 мм
    Вес 9,0 кг
  • Комплект поставки DP831A

    Наименование Количество
    Программируемый блок питания DP831A 1
    Кабель питания 1
    USB-кабель 1
    Запасной предохранитель 1
    Краткое руководство 1
    CD (руководство пользователя и руководство по программированию) 1
