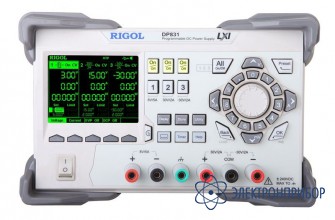

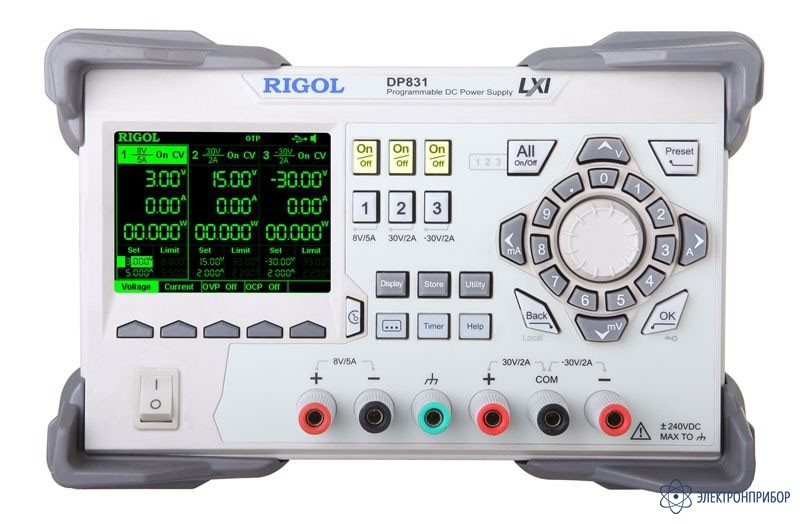

DP831 — источник питания

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      55491-13

    • Производитель

      RIGOL, Китай

    Описание источника питания DP831:

    Программируемый источник питания Rigol DP831 представляет собой сочетание великолепных технических характеристик (низкий уровень шумов и пульсаций, высокая точность установки напряжения и тока) и доступной цены. Уникальный инновационный графический интерфейс в источнике питания Rigol DP831 предлагает цифровую, аналоговую и графическую формы отображения параметров в реальном времени. На выходе источника питания Rigol DP831 можно провести контроль выходных параметров с возможностью регистрации данных для их дальнейшего анализа. Возможность запрограммировать выходные параметры, задержку и условия для синхронизации делает источник питания Rigol DP831 инструментом, необходимым для любой лаборатории.

    • Количество каналов - 3;
    • Максимальная мощность - 195 Вт;
    • Новый интуитивно понятный графический интерфейс;
    • Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP;
    • Режимы стабилизация тока и напряжения;
    • Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени;
    • Возможность установки задержки на выходе;
    • Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая;
    • Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 с);
    • Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов;
    • Поддержка внешнего диска;
    • Дисплей: монохромный ЖК 3,5" с поддержкой графической формы сигнала.
  • Технические характеристики источника питания DP831:

    Параметр Значение
    Количество каналов 3
    Выходное напряжение/ток канал 1 (CH1): 0...8 В / 0...5 А
    канал 2 (CH2): 0...+30 В / 0...2 А
    канал 3 (CH3): 0...-30 В / 0...2 А
    Время установления 50 мкс
    Время отработки команд 118 мс
    Нестабильность, вызванная изменением нагрузки
    Напряжение <0,01%+2 мВ
    Ток <0,01%+250 мкА
    Нестабильность, вызванная изменением сетевого напряжения
    Напряжение <0,01%+2 мВ
    Ток <0,01%+250 мкА
    Пульсации+шум (20 Гц...20 МГц)
    Напряжение <350 мкВскз/2 мВпик-пик
    Ток <2 мАскз
    Ежегодная погрешность (25° ±5°C )
    Программирование Напряжение 0,1% + 5 мВ (канал 1);
    0,05% + 20 мВ (канал 2 и 3)
    Ток 0,2% + 10 мА (канал 1);
    0,2% + 5 мА (канал 2 и 3)
    Считывание Напряжение 0,1% + 5 мВ (канал 1);
    0,05% + 10 мВ (канал 2 и 3)
    Ток 0,2% + 10 мА (канал 1);
    0,1% + 5 мА (канал 2 и 3)
    Разрешение
    Программирование Напряжение Канал 1: 1 мВ (1 мВ - опция)
    Канал 2 и 3: 10 мВ (1 мВ - опция)
    Ток Канал 1: 1 мА (0,3 мА - опция)
    Канал 2 и 3: 1 мА (0,1 мА - опция)
    Считывание Напряжение 1 мВ (0,1 мВ - опция)
    Ток 1 мА (0,1 мА - опция)
    Отображение Напряжение 10 мВ (1 мВ - опция)
    Ток 10 мА (1 мА - опция)
    Температурный коэффициент на °C
    Напряжение 0,01 %+2 мВ
    Ток 0,02%+ 3 мA
    Стабильность (8 часов)
    Напряжение Канал 1: 0,03%+1 мВ;
    Канал 2 и 3: 0,02%+2 мВ
    Ток Канал 1:0,1%+3 мА;
    Канал 2 и 3: 0,05%+1 мА
    Защита по напряжению OVP/ по току OCP
    Диапазон Канал 1: 10 мВ...8,8 В / 1 мА...5,5 A
    Канал 2: 10 мВ...+33 В / 1 мА...2,2 A
    Канал 3: -10 мВ...-33 В / 1 мА...2,2 A
    Точность 0,5%+0,5 В / 0,5%+0,5 A
    Общие характеристики

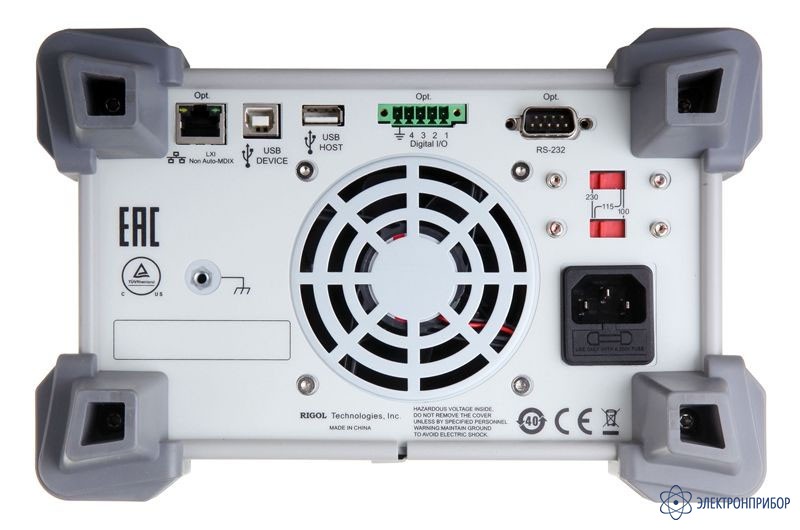

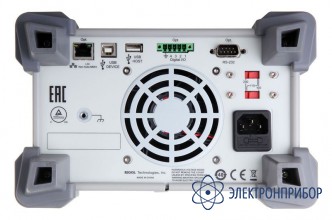

    Интерфейсы USB Device, USB Host
    Опция: GPIB, LAN, RS-232, цифровой порт Digital I/O
    Габаритные размеры 239 мм(W) x 157 мм(H) x 418 мм(D)
    Вес 9,75 кг
    Питание Переменный ток (50 Гц...60 Гц)
    100 В±10%, 115 В±10%
    220 В±10%, 230 В±10% (макс 250 ВAC)
  • Комплект поставки DP831

    Наименование Количество
    1 Источник питания DP831 1
    2 Кабель питания 1
    3 Кабель USB 1
    4 Предохранитель 1
    5 CD диск 1
    6 Краткое руководство по эксплуатации 1
