DP821A — источник питания

Код товара: 34012
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      55491-13 до 11.11.2018

    • Производитель

      RIGOL, Китай

    • Артикул

      А128067

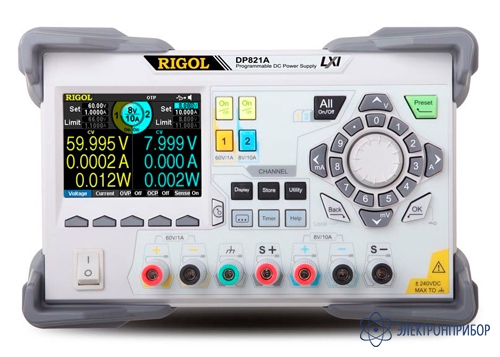

    Описание источника питания DP821A:

    Прецизионный программируемый источник питания DP821A имеет превосходные технические характеристики: низкий уровень шумов и пульсаций, высокую точность установки напряжения и тока. В источнике питания DP821A применён уникальный инновационный графический интерфейс, обеспечивающий цифровую, аналоговую и графическую формы отображения параметров в реальном времени. На выходе источника питания DP821A можно провести контроль выходных параметров с возможностью регистрации данных и их дальнейшего анализа. Кроме того, источник питания DP821A позволяет запрограммировать выходные параметры, задержку и условия для синхронизации.

    Особенности источника питания DP821A:

    • Количество каналов - 2;
    • Максимальная мощность - 140 Вт;
    • Новый интуитивно понятный графический интерфейс;
    • Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP;
    • Режимы стабилизация тока и напряжения;
    • Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени;
    • Возможность установки задержки на выходе;
    • Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая;
    • Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 сек);
    • Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов;
    • Поддержка внешнего диска;
    • Дисплей: цветной ЖК 3,5" с поддержкой графической формы сигнала .
  • Технические характеристики источника питания DP821A

    Параметр Значение
    Количество каналов 2
    Выходное напряжение / ток Канал 1: 0...8 В / 0...10 А
    Канал 2: 0...60 В / 0...1 А
    Нестабильность, вызванная
    изменением нагрузки
    Напряжение <0,01%+2 мВ
    Ток <0,01%+250 мкА
    Нестабильность, вызванная
    изменением сетевого напряжения
    Напряжение <0,01%+2 мВ
    Ток <0,01%+250 мкА
    Пульсации+шум (20 Гц...20 МГц) Напряжение <350 мкВскз/2 мВпик-пик
    Ток <2 мАскз
    Ежегодная погрешность
    (25° ±5°C)
    Программирование Напряжение Канал 1: 0,1% + 25 мВ
    Канал 2: 0,05% + 10 мВ
    Ток 0,2% + 10 мА
    Считывание Напряжение Канал 1: 0,1% + 25 мВ
    Канал 2: 0,05% + 5 мВ
    Ток 0,15% + 10 мА
    Разрешение Программирование Напряжение Канал 1 и 2: 1 мВ
    Ток Канал 1: 0,1 мА
    Канал 2: 1 мА
    Считывание Напряжение Канал 1 и 2: 1 мВ
    Ток Канал 1: 0,1 мА
    Канал 2: 1 мА
    Отображение Напряжение Канал 1 и 2: 1 мВ
    Ток Канал 1: 0,1 мА
    Канал 2: 1 мА
    Время установления 50 мкс
    Время отработки команд 118 мс
    Температурный коэффициент на °C Напряжение 0,01 %+3 мВ
    Ток 0,02%+ 3 мA
    Стабильность (8 часов) Напряжение 0,02%+1 мВ
    Ток 0,1%+1 мА
    Защита по напряжению OVP/ по току OCP Диапазон Канал 1: 1 мВ...8,8 В / 1 мА...11 A
    Канал 2: 1 мВ...66 В / 1 мА...1,1 A
    Точность 0,5%+0,5 В / 0,5%+0,5 A

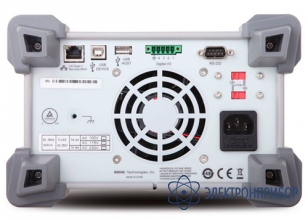

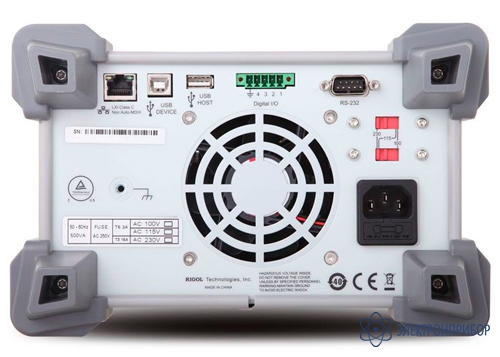

    Интерфейсы USB Device, USB Host, LAN, RS-232, цифровой порт Digital I/O
    Опция: GPIB
    Питание переменный ток (50 Гц...60 Гц)
    100 В±10%, 115 В±10%
    220 В±10%, 230 В±10% (макс 250 ВAC)
    Весогабаритные параметры Габаритные размеры 239 мм(W) x 157 мм(H) x 418 мм(D)
    Вес 10 кг
  • Комплект поставки DP821A

    Наименование Количество
    1 Источник питания DP821A 1
    2 Кабель питания 1
    3 USB-кабель 1
    4 Предохранитель 1
    5 Краткое руководство 1
    6 CD-диск 1

    Дополнительная комплектация DP821A:

    (Поставляется за отдельную плату)

    Наименование
    1 Адаптер USB-GPIB
    2 Комплект для монтажа в стойку
