АКИП-1156-80-180, АКИП-1156
Источники питания

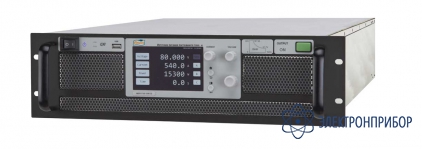

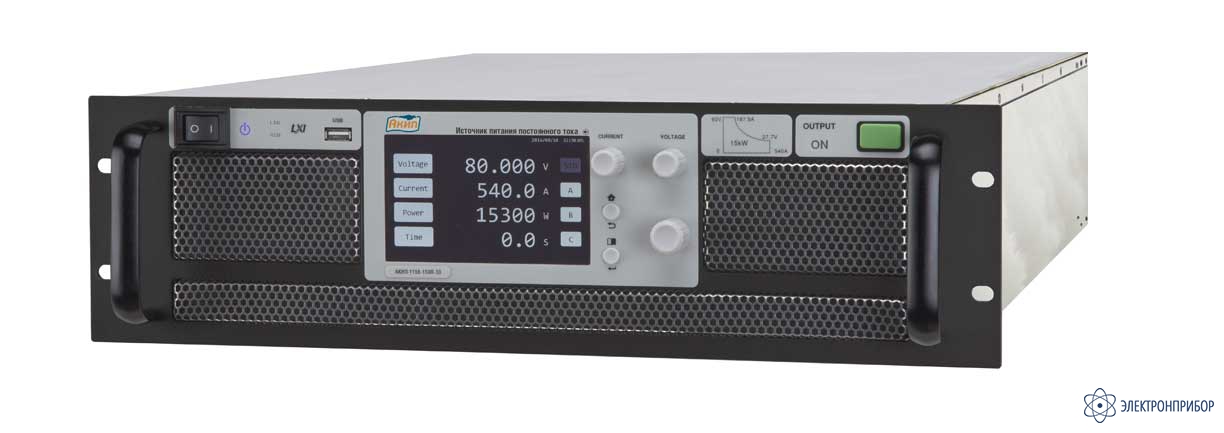

АКИП-1156E — программируемый импульсный источник питания постоянного тока
Код товара: 47549-
-
Гарантия
12 месяцев
-
Производитель
Особенности программируемого импульсного источника питания постоянного тока АКИП-1156Е:
- Выходные параметры (в зависимости от модели): напряжение до 1500 В, выходной ток до 180 А, максимальная мощность до 5000-15000 Вт;
- Режим стабилизации тока (СС), напряжения (CV);
- Защита от перенапряжения, перегрузки по току, по мощности;
- Активный корректор коэффициента мощности, PF > 0,95;
- Параллельное объединение источников (до 10) в режиме ведущий/ ведомый;
- Управление с передней панели и удаленное;
- Встроенный источник звукового предупреждения, память настроек (профиль перед выключением);
- 16 бит ЦАП для настроек, и 24 бит АЦП для измерений выходных параметров;
- Дисплей с 5 разрядным индикатором напряжения и тока, разрешение 1 мВ / 1 мА;
- Подключение удаленной нагрузки по 4-х проводной схеме;
- Создание последовательностей через программное обеспечение: 500 шагов, 16 профилей;
- Три ячейки памяти для сохранения/загрузки настроек с передней панели;
- Интерфейсы: USB на передней панели (для USB памяти), LAN (LXI), опции - RS-422/RS-485 + USB, GPIB, аналоговый интерфейс;
- Экран: сенсорный, диагональ 12,7 см, разрешение 800х480;
- Исполнение корпуса 3U;
- Питание от 3-х фазной сети (~180...~460 В), 50/60 Гц.
-
-
Сравнительная таблица:
Модель P Максимально V1 U Максимально A1 Ток @ U Максимально V2 Напряжение @ I Максимально A2 I Максимально АКИП-1156Е-80-180 5000 Вт 80 B 62,5 А 27,77 В 180 A АКИП-1156Е-250-60 5000 Вт 250 B 20 А 83,33 В 60 A АКИП-1156Е-350-42 5000 Вт 350 B 14,28 А 119,04 В 42 A АКИП-1156Е-500-30 5000 Вт 500 B 10 А 166,66 В 30 A АКИП-1156Е-650-23 5000 Вт 650 B 7,69 А 217,39 В 23 A АКИП-1156Е-80-360 10000 Вт 80 B 125 А 27,77 В 360 A АКИП-1156Е-250-120 10000 Вт 250 B 40 А 83,33 В 120 A АКИП-1156Е-350-84 10000 Вт 350 B 28,57 А 119,04 В 84 A АКИП-1156Е-500-60 10000 Вт 500 B 20 А 166,66 В 60 A АКИП-1156Е-650-46 10000 Вт 650 B 15,38 А 217,39 В 46 A АКИП-1156Е-1000-30 10000 Вт 1000 В 10 А 333,33 В 30 А АКИП-1156Е-80-540 15000 Вт 80 B 187,5 А 27,77 В 540 A АКИП-1156Е-250-180 15000 Вт 250 B 60 А 83,33 В 180 A АКИП-1156Е-350-126 15000 Вт 350 B 42,85 А 119,04 В 126 A АКИП-1156Е-500-90 15000 Вт 500 B 30 А 166,66 В 90 A АКИП-1156Е-650-69 15000 Вт 650 B 23,07 А 217,39 В 69 A АКИП-1156Е-1500-30 15000 Вт 1500 В 10 А 500 В 30 А АКИП-1156Е-1050-42 15000 Вт 1050 В 42 А Технические характеристики программируемого импульсного источника питания постоянного тока АКИП-1156Е:
Параметры Значения Дискретность установки 5 разрядный индикатор (от 1 мВ/ 1 мА) Погрешность установки Напряжение: ± 0,1%
Ток: ± 0,2%Погрешность измерения Напряжение: ± 0,1%
Ток: ± 0,2%Нестабильность При изменении напряжения питания 0,02%
При изменении тока нагрузки 0,05%Уровень пульсаций < 15 мВскз (АКИП-1156Е-80-180); < 36 мВскз (АКИП-1156Е-250-60); < 50 мВскз ( АКИП-1156Е-350-42); < 63 мВскз (АКИП-1156Е-500-30); < 180 мВскз (АКИП-1156Е-650-23)
< 23 мВскз (АКИП-1156Е-80-360); < 36 мВскз (АКИП-1156Е-250-120); < 50 мВскз (АКИП-1156Е-350-84); < 63 мВскз (АКИП-1156Е-500-60); < 180 мВскз (АКИП-1156Е-650-46); < 315 мВскз (АКИП-1156Е-1000-30)
< 23 мВскз (АКИП-1156Е-80-540); < 45 мВскз (АКИП-1156Е-250-180); < 50 мВскз (АКИП-1156Е-350-126); < 63 мВскз (АКИП-1156Е-500-90); < 170 мВскз (АКИП-1156Е-650-69); < 360 мВскз (АКИП-1156Е-1500-30)Время установления U:
-от 0 до Uуст. с нагрузкой
-от U уст. до 1В с/ без нагрузки< 30 мс
< 80 мс (АКИП-1156Е-80-180, АКИП-1156Е-80-360, АКИП-1156Е-80-540) / < 30 c (Остальные модели)Время реакции на изменение нагрузки < 1,5 мс Нестабильность При изменении напряжения питания: 0,05%
При изменении напряжения на нагрузке: 0,15%Уровень пульсаций 72 мА (АКИП-1156Е-80-180); 20 мА (АКИП-1156Е-250-60); 16 мА (АКИП-1156Е-350-42); 15 мА (АКИП-1156Е-500-30; АКИП-1156Е-650-23)
144 мА (АКИП-1156Е-80-360); 40 мА (АКИП-1156Е-250-120); 32 мА (АКИП-1156Е-350-84); 29 мА (АКИП-1156Е-500-60; АКИП-1156Е-650-46); 20 мА (АКИП-1156Е-1000-30)
216 мА (АКИП-1156Е-80-540); 60 мА (АКИП-1156Е-250-180); 45 мА (); 44 мА (АКИП-1156Е-500-90; АКИП-1156Е-650-69); 24 мА АКИП-1156Е-1500-30)Интерфейс LAN (LXI)
опции - RS-422/RS-485 + USB, GPIB, аналоговый интерфейсИнтерфейс аналогового ДУ 0…5 В или 0…10 В (программирование/ мониторинг) Память (передняя панель) 3 ячейки памяти для сохранения настроек Память (ДУ) 16 ячеек для формирования последовательности (до 500 шагов в ячейке) Длительность шага 1 мс ... 999999,999 с Напряжение питания 3-фазн., 180~460 В, частота 47~63 Гц
(сетевой кабель питания в компл. поставки - не входит!)Ток (макс) 20 А/фаза (180 В), 33 А/фаза (460 В) Потребляемая мощность (макс) 6 кВт Разрешение дисплея Сенсорный, диагональ 12,7 см, разрешение 800х480 Рабочие условия 0…50 °C; влажность: ≤ 90 % Условия хранения -20…70 °С; влажность: ≤ 90 % Габаритные размеры (ШхВхГ) 482 × 132 × 765,1 мм Масса 27,5 кг (АКИП-1156Е-80-180)
26 кг (АКИП-1156Е-250-60, АКИП-1156Е-350-42, АКИП-1156Е-500-30; АКИП-1156Е-650-23)
36,3 кг (АКИП-1156Е-80-360)
34,8 кг (АКИП-1156Е-250-120, АКИП-1156Е-350-84, АКИП-1156Е-500-60, АКИП-1156Е-650-46, АКИП-1156Е-1000-30)
45,1 кг (АКИП-1156Е-80-540)
43,6 кг (АКИП-1156Е-250-180, АКИП-1156Е-350-126, АКИП-1156Е-500-90, АКИП-1156Е-650-69, АКИП-1156Е-1500-30) -
Комплект поставки АКИП-1156E
№ Наименование Количество 1 Программируемый импульсный источник питания постоянного тока АКИП-1156E 1 -
Модификации АКИП-1156E
Подберите модификацию по параметрам
Максимальная мощность, ВтМаксимальное напряжение, ВМаксимальный ток, А
