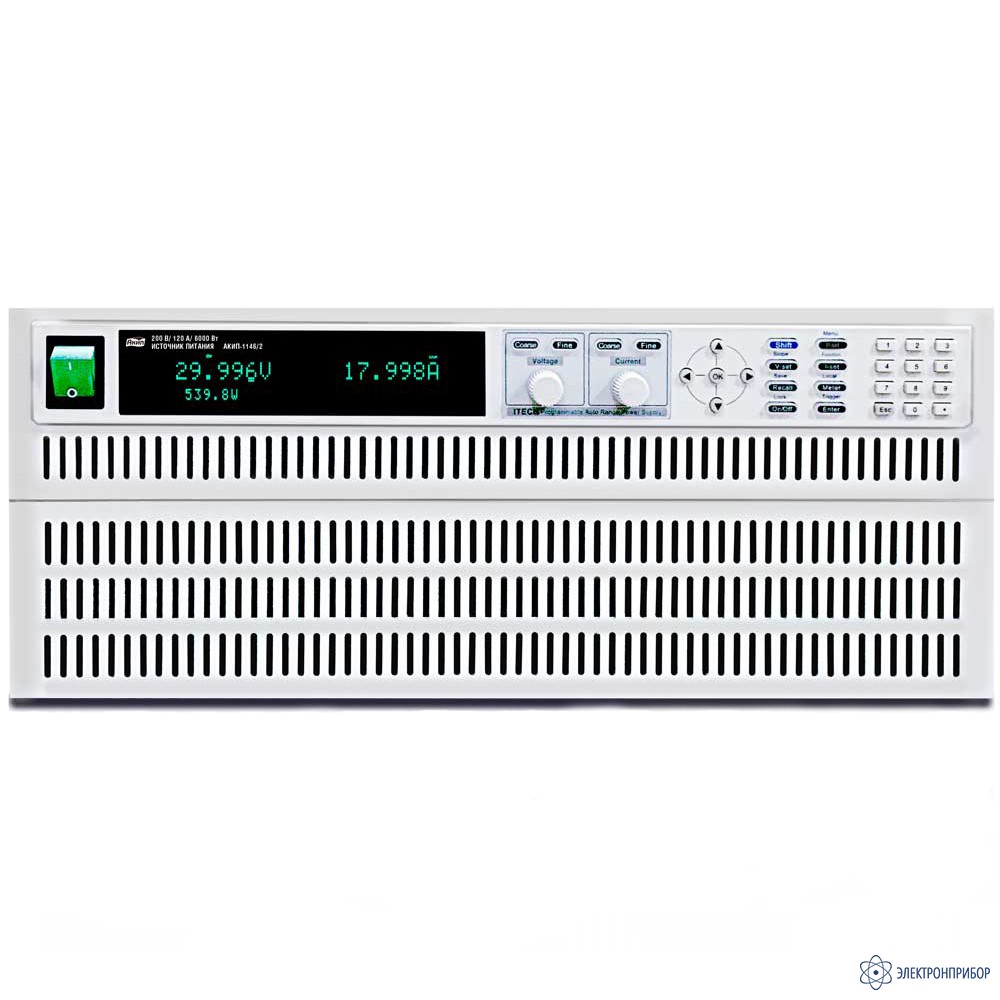

АКИП-1146 — программируемый импульсный источник питания постоянного тока

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      65409-16

    • Производитель

      АКИП

    Особенности программируемого импульсного источника питания постоянного тока АКИП-1146:

    • Один канал: выходное напряжение до 200 В, выходной ток до 60 А, максимальная мощность до 3000 Вт;
    • Режим стабилизации тока (СС) и напряжения (CV);
    • Защита от перенапряжения, от перегрузки по току и от перегрева;
    • Высокое разрешение до 4 мВ/ 3 мА;
    • Подключение удаленной нагрузки по 4-х проводной схеме;
    • Интерфейс аналогового управления;
    • Встроенные интерфейсы ДУ: RS-232, RS-485, GPIB, USB, LAN;
    • Вакуумно-флуоресцентный индикатор тока и напряжения;
    • Интеллектуальное управление вентилятором охлаждения, режим энергосбережения;
    • Исполнение корпуса 4U (стойка 19′′).
  • Технические характеристики программируемого импульсного источника питания постоянного тока АКИП-1146:

    Модель U ВЫХ I ВЫХ P ВЫХ
    АКИП-1146 0 В - 200 В 0 А - 60 А 3000 Вт
    АКИП-1146/1 0 В - 80 В 0 А - 240 А 6000 Вт
    АКИП-1146/2 0 В - 200 В 0 А - 120 А 6000 Вт
    Параметр Значение
    АКИП-1146, АКИП-1146/2 АКИП-1146/1
    УСТАНОВКА ВЫХОДНЫХ ПАРАМЕТРОВ
    Дискретность установки 4 мВ/ 3 мА 2 мВ/ 6 мА
    Погрешность Uуст. ± (0,05 % + 40 мВ) ± (0,05 % + 40 мВ)
    Погрешность Iуст. ± (0,2 % + 0,1 % * Iконечн) ± (0,2 % + 0,1 % * Iконечн)
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ (CV)
    Нестабильность при изменении напряжения питания ≤ 0,02 % + 20 мВ ≤ 0,02 % + 20 мВ
    Нестабильность при изменении тока нагрузки ≤ 0,05 % + 40 мВ ≤ 0,05 % + 40 мВ
    Уровень пульсаций 150 мВпик-пик 100 мВпик-пик
    СТАБИЛИЗАЦИЯ ТОКА (CC)
    Нестабильность при изменении напряжения питания ≤ 0,02 % + 20 мА ≤ 0,02 % + 10 мА
    Нестабильность при изменении напряжения на нагрузке ≤ 0,1 % + 40 мА ≤ 0,1 % + 30 мА
    Уровень пульсаций 120 мАскз 240 мАскз
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 1-фазн., 110/ 220 В ± 10%, частота 47~63 Гц
    Дисплей Вакуумно-флуоресцентный; разрешение по напряжению / току 5 разрядов
    Память 10 групп по 10 ячеек
    Аналоговое управление Напряжение 0...5/ 10 В или сопротивление 0...5/ 10 кОм
    Интерфейс RS-232, RS-485, GPIB, USB, LAN
    Рабочие условия 0...40 °C; влажность: ≤ 80 %
    Условия хранения - 20...70 °С; влажность: ≤ 80 %
    Габаритные размеры (ВхШхГ) 439 × 180 × 534 мм
    Масса 34 кг
  • Комплект поставки АКИП-1146

    Наименование Количество
    1 Программируемый импульсный источник питания постоянного тока АКИП-1146 1
    2 Руководство по эксплуатации 1
