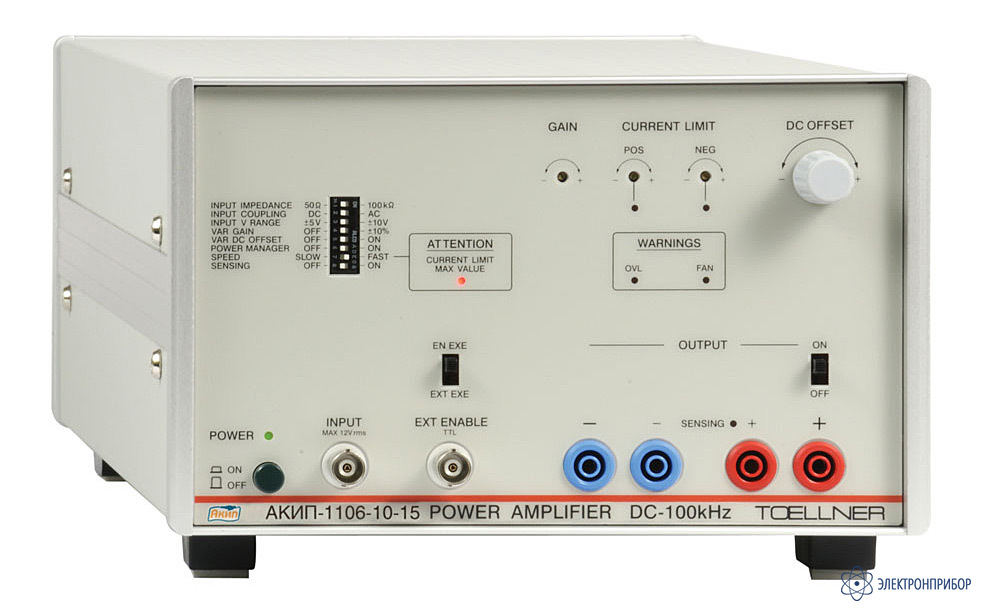

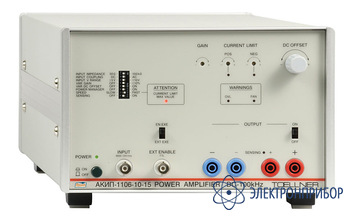

АКИП-1106-10-15 — источник-усилитель напряжения и тока

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Госреестр РФ

      55413-13

    • Производитель

      АКИП

    Особенности источника-усилителя напряжения и тока АКИП-1106-10-15:

    • Линейные источники питания
    • Выходное напряжение ± 10 В, выходной ток ± 15 А
    • Режим стабилизации Uвых (CV)
    • Максимальная мощность 150 Вт (отдаваемая / поглощаемая)
    • Вход аналогового управления (Uвх) для воспроизведения
    • выходного тока/ напряжения
    • Выбор диапазона Uвх: 0… ±5 В или 0… ±10 В
    • Частота входного сигнала от 0 (DC) до 100 кГц (до 400 кГц для
    • сигналов <4 В пик-пик)
    • Скорость нарастания Uвх (режим «быстро»/Fast): 6 В/ мкс … 25 В/
    • мкс в зависимости от модели
    • Переключаемое входное сопротивление 50 Ом или 100 кОм
    • Цепи обратной связи “sense” (4-х пр. подключение удаленной
    • нагрузки для компенсации падения напряжения)
    • Опции: функциональный выход на задней панели, режим
    • импульсного выходного тока 3х I ном
    • Защита от перегрузки и от перегрева
    • Исполнение корпуса 3 НU (½ стойки 19″)
  • Технические характеристики источника-усилителя напряжения и тока АКИП-1106-10-15:

    Параметр Значения
    ПАРАМЕТРЫ ВЫХОДА
    Диапазон частот режим медленно Вход DC: 0 Гц – 30 кГц
    режим быстро Вход DC: 0 Гц – 100 кГц
    Вход АC режим медленно: 2 Гц – 30 кГц
    Вход АC режим быстро: 2 Гц – 100 кГц
    Усиление Диапазон входного напряжения ±5 В: 6 дБ ± 1 дБ (рег.)
    Диапазон входного напряжения ±10 В: 0 дБ ± 1 дБ (рег.)
    Уровень шумов < 0,1 мВскз (до 1 кГц)
    < 1 мВскз (до 10 МГц)
    Гармонические искажения Режим медленно < 0,25 %
    < 0,8 %
    < 1 %
    Режим быстро < 0,2 %
    < 0,3 %
    < 0,5 %
    Импульсный ток (опция) 3хIуст (трехкратное увеличении выходного тока длит. 3 мс)
    ПАРАМЕТРЫ ВХОДА
    Сопротивление 50 Ом/ 100 кОм (переключаемое)
    Макс. входное напряжение 12 Вскз
    Скорость нарастания (реж. «быстро»/fast) 6 В/ мкс
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 1-фазное, 115/ 240 В ±10 %, 47~63 Гц (потребл. мощность до 400 ВА)
    Рабочие условия 0…40 °C
    Условия хранения -20…70 °С
    Габаритные размеры 216 × 132 × 429 мм
    Масса ≤ 9 кг
  • Комплект поставки АКИП-1106-10-15

    Наименование Количество
    Источник-усилитель напряжения и тока АКИП 1
    Руководство по эксплуатации 1
    Шнур питания 1
  • Дополнительная комплектация АКИП-1106-10-15

    • 2 184 руб.
      Добавить к заказу

      TOE 9008, опция

      Опция: ручка для переноски источников питания серии АКИП-1106.

    • 8 316 руб.
      Добавить к заказу

      TOE 9502, опция

      Опция: адаптер для установки одного источника питания серии АКИП-1106 в стойку 19".

    • 18 732 руб.
      Добавить к заказу

      TOE 9508, опция

      Опция: адаптер для параллельной установки двух источников питания серии АКИП-1106 в стойку 19".
