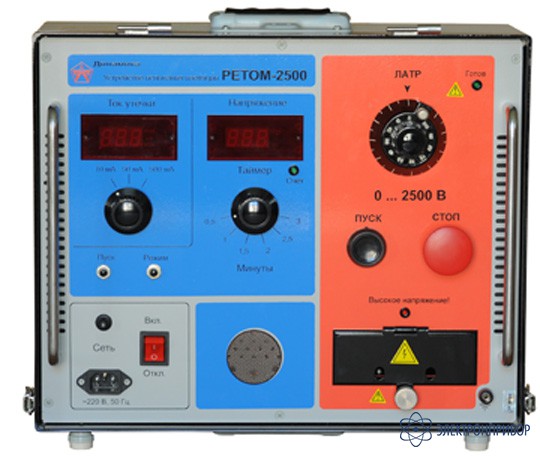

РЕТОМ-2500 — прибор для проверки электрической прочности изоляции

Код товара: 20026
  • 26670-04

    Назначение прибора для проверки электрической прочности изоляции РЕТОМ-2500:

    Прибор для проверки электрической прочности изоляции РЕТОМ-2500 предназначен для проведения испытаний изоляции электрооборудования и аппаратов электроустановок потребителей повышенным напряжением до 2,5 кВ промышленной частоты на электрических станциях, подстанциях и в энергохозяйстве промышленных предприятий.

    Прибор РЕТОМ-2500 может использоваться как отдельное устройство, так и в составе комплекса РЕТОМ-11М. Он питается от сети ~220 В, 50 Гц и содержит:

    • силовой источник высокого напряжения переменного тока;
    • встроенные цифровые приборы: вольтметр, секундомер, миллиамперметр.

    Прибор обеспечивает:

    • выдачу регулируемого однофазного переменного напряжения 100...2500 В промышленной частоты;
    • задание выдержки времени со звуковой сигнализацией по окончании счета, в течение которого на выходе прибора присутствует напряжение, на интервалы 0,5; 1; 1,5; 2; 2,5; 3 мин.;
    • измерение напряжения, выдаваемого на испытуемый объект, с пределом измерения 2500 В;
    • измерение тока утечки при испытании повышенным напряжением с пределами измерения 10; 50; 500 мА;
    • фиксация на индикаторах значений напряжения, тока утечки, времени подачи повышенного напряжения и времени до момента пробоя.

    Прибор РЕТОМ-2500 внесен в реестры средств измерений России, Украины, Беларусии, Казахстана.

    Обеспечение безопасности работ:

    В приборе РЕТОМ-2500 предусмотрены следующие меры, обеспечивающие безопасность:

    • высоковольтные гнезда прибора имеют гальваническую изоляцию от питающей сети ~220 В ;
    • высоковольтные гнезда выполнены в кожухе и защищены крышкой, исключающей возможность случайного прикосновения
      два датчика проверки готовности устройства к работе: датчик нулевого положения ручки ЛАТР и датчик закрытия защитной крышки;
    • сетевой выключатель снабжен подсветкой и термопрерывателем. Время автоматического срабатывания термопрерывателя зависит от мощности потребления на выходе устройства;
    • световой индикатор нулевого положения ручки ЛАТР и световой индикатор наличия высокого напряжения на высоковольтных гнездах;
    • звуковая индикация пробоя, наличия высокого напряжения, не готовности ЛАТР;
    • снятие остаточного заряда с испытуемого объекта, путем подключения выходных силовых клемм после снятия высоковольтного напряжения к разрядной цепи.

  • Технические характеристики прибора РЕТОМ-2500:

    Источник высокого напряжения:

    Параметр Значение

    Диапазон регулировки выходного напряжения переменного тока частоты (50±1) Гц, В

    		 100 - 2500
    Максимальный выходной ток, А 0,5

    Номинальная выходная мощность, ВА

    		 1250
    Защита термовыключатель
    E-T-A 2-5700, 8А

    Встроенный цифровой миллиамперметр:

    Параметр Значение

    Диапазоны измерения переменного тока частоты (50±1) Гц, мА

    		 0,5-(2-10); 2,5-(5-50);
    25-500
    Предел осн. относительной погрешности измерения, %, не более:
    • для диапазона 2-10 мА
    • для диапазона 5-50 мА
    • для диапазона 25-500 мА
    		 ±[5 + 0,4(Xk/x-1)]
    ±[2,5 + 0,4(Xk/x-1)]
    ±[2 + 0,15(Xk/x-1)]

    Предел доп. температ. погрешности измерения, %/10°С, не более

    		 ±0,75

    Встроенный цифровой вольтметр:

    Параметр Значение

    Диапазон измер. напряж.перем. тока част. (50+-1) Гц, В, не более

    		 (100-2500) - 3000
    Предел осн. относительной погрешности измерения, %, не более ±[1,5 + 0,15(Xk/x-1)]

    Предел доп. температ. погрешности измерения, %/10°С, не более

    		 ±0,75

    Встроенный цифровой таймер:

    Параметр Значение

    Интервалы выдержки времени, мин

    		 0,5; 1; 1,5; 2; 2,5; 3
    Предел основной отн. погрешности измерения, % , не более ±3

    Предел доп. температурной погрешности измерения,%/10°С

    		 ±0,5

    Общие параметры:

    Параметр Значение

    Напряжение питания, В

    		 ~(220+22-33)
    Частота напряжения питания, Гц, содержанием гармоник до 5% 50±1

    Потребляемая мощность, ВА, не более

    		 1700
    Электрическое сопротивление изоляции между:
    • цепями сетевого питания и корпусом, МОм, не менее
    • цепями сетев. питан. и клеммами выс. напр-я,МОм, не менее
    • клеммами высокого напряжения и корпусом, МОм, не менее
    20
    20
    20
    Электрическая прочность изоляции между:
    • цепями сетевого питания и корпусом, кВ, не менее
    • цепями сетев. питан. и клеммами выс. напр-я, кВ, не менее
    • клеммами высокого напряжения и корпусом, кВ, не менее
    1.5
    5
    5
    Габаритные размеры, мм, не более 455x380x205
    Масса, кг, не более 23

    Хк - конечное значение диапазона измерения соответствующей величины,
    х - измеренное значение соответствующей величины.

    Условия применения:

    Параметр Значение

    Диапазон температур окружающей среды, °С

    		 от -20 до +50
    Относительная влажность воздуха при 25 °С, %, не более 80

    Атмосферное давление, кПа

    		 от 84 до 106,7
    Группа условий эксплуатации по ГОСТ 17516.1 М23
    Степень защиты:
    • по оболочке
    • по высоковольтным клеммам
    IP20
    IP40
    Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 1

    Характеристики надежности :

    Параметр Значение

    Средний срок службы устройств, лет, не менее

    		 6
    Средняя наработка на отказ, ч, не менее 5000

    Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более

    		 4

  • Комплект поставки РЕТОМ-2500

    № Наименование Количество
    1. Прибор Ретом-2500 1
    2. Сумка для транспортирования прибора 1
    3. Кабель высоковольтный 2
    4. Концеватели на кабель 2
    5. Ролик сменный на ЛАТР 1
