ВИУ-100М — мобильная высоковольтная испытательная установка

Код товара: 83156

    • Гарантия

      1 год

    Назначение мобильной высоковольтной испытательной установки ВИУ-100М:

    Мобильная высоковольтная испытательная установка ВИУ-100М предназначена для проверки электрической прочности изоляции твердых диэлектриков с низкой и средней электрической емкостью (силовых кабелей, распределительных устройств, шинопроводов, изоляторов и т.п.) напряжением постоянного тока (DC) до 70/100 кВ и высоковольтных испытаний других объектов напряжением переменного тока (AC) до 100 кВ промышленной частоты (f = 50 Гц).

    Преимущества мобильной высоковольтной испытательной установки ВИУ-100М:

    • режим испытания напряжением постоянного (DC) и переменного (AC) тока;
    • высокая мощность;
    • мобильное исполнение;
    • элегазовая (SF6) изоляция трансформатора;
    • безопасность – раздельная компоновка;
    • системы защиты от превышения напряжения и тока.

    Описание мобильной высоковольтной испытательной установки ВИУ-100М:

    Установка состоит из двух отдельных мобильных модулей – блока управления и высоковольтного блока. Блок управления выполнен в пластиковом противоударном кейсе и служит для контроля высоковольтного блока. Высоковольтный блок представляет собой однофазный повышающий трансформатор с элегазовой (SF6) изоляцией.

    Элегазовая изоляция трансформатора позволила сделать высоковольтный блок более легким и мобильным. Для удобства транспортировки система устанавливается на тележку с большими резиновыми колесами. Также на тележку крепятся кабели, выпрямитель и делитель напряжения. Приборы снабжены всесторонней системой защиты – от перегрева, падения давления газа, превышения тока и напряжения.

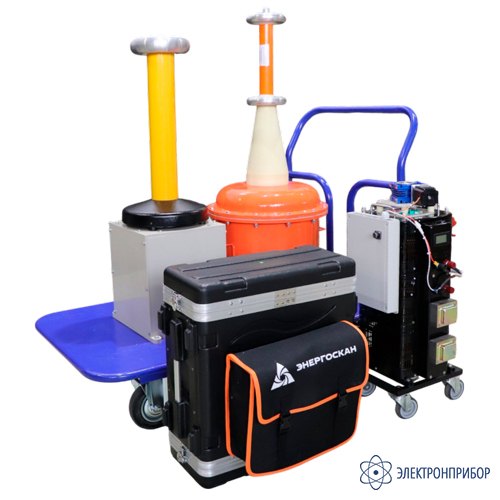

    * Конструкция прибора может отличаться от изображения на фото!

  • Технические характеристики мобильной высоковольтной испытательной установки ВИУ-100М:

    Параметр Значение
    Номинальное переменное напряжение обмотки ВН, кВ 100
    Максимальное переменное напряжение обмотки ВН при ПВ 10 %, кВ 105
    Испытательное напряжение частоты 50 Гц, кВ 110
    Номинальное постоянное напряжение, кВ 70
    Номинальное напряжение обмотки низшего напряжения, В 220
    Номинальная частота, Гц 50
    Максимальный постоянный ток, мА 200
    Максимальный переменный ток, мА 200
    Измерение силы постоянного тока, мА до 200
    Измерение силы переменного тока, мА до 200
    Минимальная емкость нагрузки, нФ 0
    Максимальная емкость нагрузки при номинальном напряжении, нФ 6,5
    Максимальная емкость объекта испытаний, нФ 15
    Максимальная потребляемая мощность, не более, кВА 13.5
    Номинальное изб. давление элегаза, не более, МПа 0,32
    Испытательная мощность, кВА:
    – длительный режим
    – повторно-кратковременный режим, ПВ 10%
    12
    20
    Погрешность измерения напряжения 3%
    Габаритные размеры, мм:
    – блок управления
    – высоковольтный блок
    400х340х220
    920х530х920
    Масса, кг:
    – блок управления
    – высоковольтный блок
    7
    80

  • Комплект поставки ВИУ-100М

    № Наименование Количество
    1 Высоковольтный трансформатор 100 кВ  1
    2 Блок управления в кейсе 1
    3 Регулятор напряжения 1
    4 Выпрямительный диод 1
    5 Делитель напряжения 1
    6 Соединительные кабели и провода 1
    7 Транспортировочная тележка 1
    8 Штанга разрядная 1
    9 Сумка транспортная 1
    10 Комплект документации 1
