Установки для высоковольтных испытаний изоляции

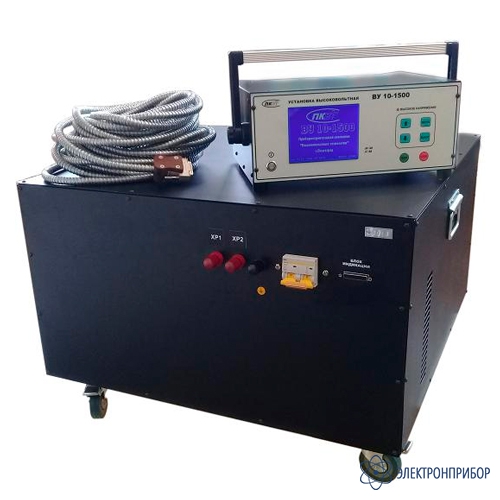

ВУ 10-1500 — установка испытательная

Код товара: 49647

    • Гарантия

      12 месяцев

    Сертификаты

    Назначение установки испытательной ВУ 10-1500:

    Установка высоковольтная ВУ 10-1500 предназначена для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, а также измерения напряжения и силы переменного тока при проведении испытаний и диагностировании объектов и материалов, для испытаний которых требуется высокое напряжение.

    Особенности установки испытательной ВУ 10-1500:

    • Разработка и производство России;
    • Автоматический режим работы;
    • Промышленный графический экран с температурным диапазоном -30…+50°C;
    • Защита экрана — поликарбонат с защитным покрытием;
    • Установка тока отключения от 100 до 1520 мА с шагом 1 мА;
    • Установка тока ограничения от 100 мА до 1650 мА с шагом 1 мА;
    • Режим стабилизации тока — ПРОЖИГ;
    • Конструктивное ограничение силы тока;
    • Долговременная работа с максимальным током нагрузки;
    • Встроенная система автоматического охлаждения силовых блоков;
    • Температурная защита высоковольтного блока 60°.

  • Технические характеристики установки испытательной ВУ 10-1500:

    Параметр Значение
    Диапазон измерения напряжения переменного тока, кВ 1,00…11,0
    Диапазон измерения силы переменного тока, мА 1,0…1500
    Дискретность измерения напряжения, В 10
    Дискретность измерения силы тока, мкА 10
    Пределы относительной погрешности измерения напряжения , % ± 3,0
    Пределы относительной погрешности измерения  силы  тока , % ± 3,0
    Габаритные размеры блока управления, мм 370х165×300
    Габаритные размеры блока высоковольтного, мм 757х822х510
    Масса блока управления, кг 5±1
    Масса блока высоковольтного, кг 135±5
    Максимальная потребляемая мощность, ВА 16400
    Средний срок службы, лет, не менее 5

  • Комплект поставки ВУ 10-1500

    № Наименование Количество
    1 Блок управления 1
    2 Блок высоковольтный 1
    3 Кабель соединительный 1
    4 Кабель сетевой 1
    5 Ответная часть разъёма блокировки 1
    6 Провод заземления 2
    7 Вставка плавкая 20А (установлена в сетевом разъёме блока управления) 1
    8 Паспорт 1
