ЦУВИ 10, ЦУВИ10

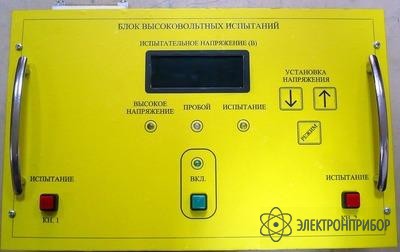

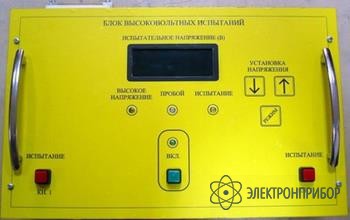

ЦУВИ-10 — цифровая установка высоковольтных испытаний

Сохранить в PDF Распечатать
  • Назначение цифровой установки высоковольтных испытаний ЦУВИ-10:

    Цифровая установка высоковольтных испытаний ЦУВИ-10 предназначена для определения пробоя жил кабелей в диапазоне напряжений постоянного тока от 500 В до 10000 В с шагом установки напряжения 50 В. Данная установка применяется при производстве и эксплуатации кабелей и проводов. Электропитание установки осуществляется от однофазной сети переменного тока напряжением 220 В ±10 %, частотой 50 Гц ±1 % через сетевой адаптер или напрямую постоянным напряжением 12 В ±5 %. Установка эксплуатируется в закрытых помещениях или в открытом воздушном пространстве при отсутствии дождя и снега, температура окружающей среды -5…+40 °С, относительная влажность не более 80 % при 25 °С.

  • Технические характеристики цифровой установки высоковольтных испытаний ЦУВИ-10:

    Параметр Значение
    Диапазон испытательных напряжений, В 500...10000
    Погрешность установки испытательного напряжения, % 3
    Шаг установки испытательного напряжения, В 50
    Ток определения пробоя изоляции, мА 1.5
    Время установки испытательного напряжения, c 0.5...100
    Время удержания испытательного напряжения, с 10...300
    Время разряда цепей кабеля после испытаний, с 10...300
    Потребляемая мощность, не более, Вт 20
    Габаритные размеры, мм 340x210x110
    Масса, не более, кг 4.5
