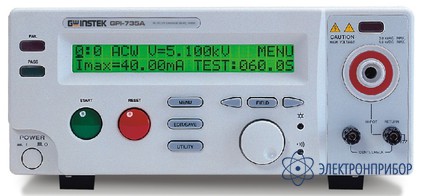

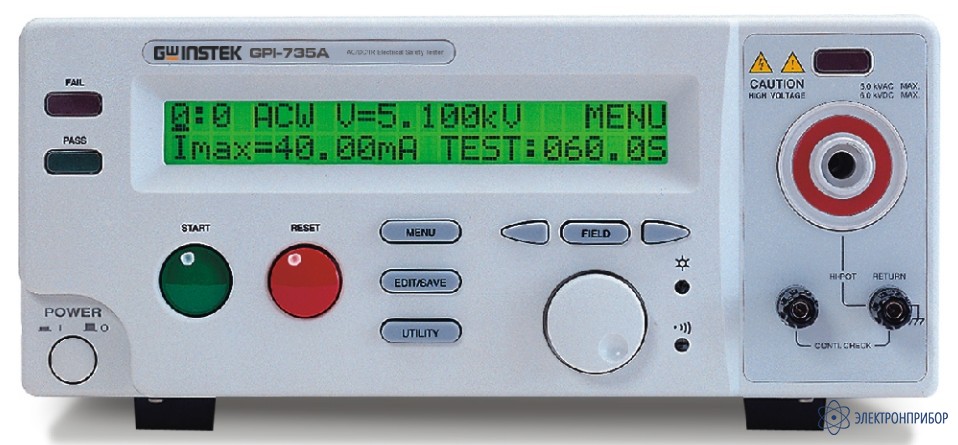

GPI-735A — измеритель параметров безопасности электрооборудования

Сохранить в PDF Распечатать
  • Назначение измерителя параметров безопасности электрооборудования GPT-735A:

    Измеритель параметров безопасности электрооборудования GPT-735A: Выходная мощность до 200 ВА; Испытание переменным напряжением до 5 кВ; Испытание постоянным напряжением до 6 кВ; Измерение сопротивления изоляции; Детектор токов утечки, контроль сопротивления соединений; Микропроцессорное управление; Установка высокого напряжения при отключенной нагрузке; Возможна регулировка высокого напряжения в ходе теста; Высокая стабильность тестового напряжения; Запись и автовоспроизведение профилей (10 групп х 16 шагов); Высококонтрастный ЖК-дисплей с подсветкой; Дистанционное управление (пуск, останов, результат испытания); Интерфейс RS-232, ДУ (опции: GPIB, расширитель выхода 16 кан.); Обеспечение максимальной безопасности при проведении измерений; Масса 14 кг.

  • Технические характеристики измерителя параметров безопасности электрооборудования GPT-735A:

    Параметр Значения
    ИСПЫТАНИЕ ПЕРЕМЕННЫМ ТОКОМ
    Испытательное напряжение 0,100...5,000 кВ; дискретность установки 5 В
    Нестабильность напряжения < (1,0 % + 5 ед. мл. разряда)
    Погрешность установки ± (1,0 % + 5 ед. мл. разряда)
    Ограничение по току 30...40 мА (> 500 В, макс. 180 с)
    0,1 ...30 мА (> 500 В, непрерывно)
    0,1 ...10 мА (непрерывно)
    Диапазон установки тока 0,10...40,0 мА; дискретность установки 0,02 мА
    Погрешность установки ± (1,0 % + 50 мкА)
    ИСПЫТАНИЕ ПОСТОЯННЫМ ТОКОМ
    Испытательное напряжение 0,100...6,000 кВ; дискретность установки 5 В
    Нестабильность напряжения < (1,0 % + 5 ед. мл. разряда)
    Погрешность установки ± (1,0 % + 5 ед. мл. разряда)
    Ограничение по току 0,1 ...10 мА (> 500 В, непрерывно)
    0,1 ...2 мА (непрерывно)
    Диапазон установки тока 0,10...10,0 мА; дискретность установки 0,01 мА
    Погрешность установки ± (1,0 % + 5 ед. мл. разряда)
    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ
    Тестовое напряжение 50 / 100 / 500 / 1000 В, постоянное
    Диапазон измерений 1 ...2000 МОм (50 / 100 В)
    1 ...9900 МОм (500 / 1000 В)
    Погрешность измерения ± 5,0 %; 1 ...500 Мом ± 10,0 %; 501 ...2000 МОм
    ± 20,0 %; 2001 ...9900 МОм
    ДЕТЕКТОР ТОКОВ УТЕЧКИ
    Диапазон установки 1 ...40 мА; 40 фиксированных значений
    ПАМЯТЬ
    Функции Запись/считывание профилей с автоматическим или ручным остановом
    Количество установок 10 х 16
    ОБЩИЕ ДАННЫЕ
    Время нарастания испытательного напряжения 0...999,9 с; дискретность установки 0,1 с
    Время испытания 0...999,9 с (дискретность установки 0,1 с) или непрерывно
    Напряжение питания 100 / 120 / 220 / 230 В (± 10 %), 50 / 60 Гц
    Габаритные размеры 330 х 149 х 446 мм
    Масса 14 кг
  • Комплект поставки GPI-735A

    Наименование Количество
    1. Измеритель параметров безопасности электрооборудования GPI-735A 1
    2. Измерительные провода 1
    3. Шнур питания 1
    4. Руководство по эксплуатации 1
