АИ2500, АИ 2500

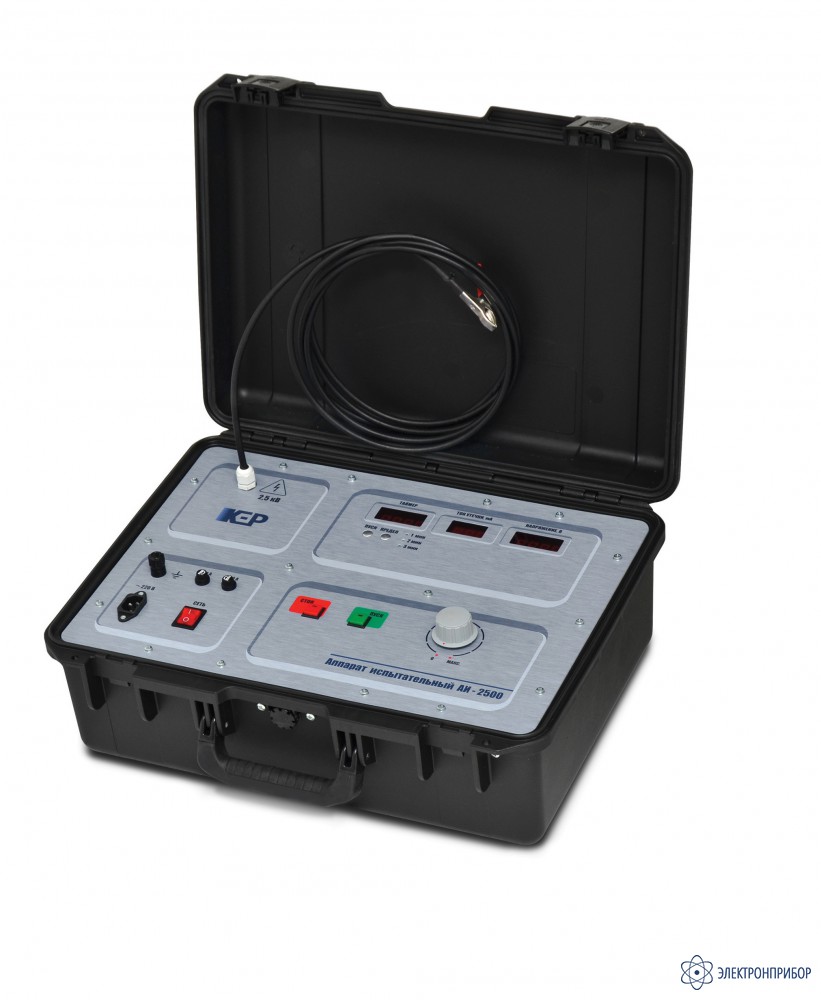

АИ-2500 — аппарат испытательный

Сохранить в PDF Распечатать
  • Назначение аппарата испытательного АИ-2500:

    Аппарат испытательный АИ-2500 предназначен для испытания изоляции электротехнического оборудования и материалов переменным синусоидальным напряжением частотой 50 Гц, регулируемым в пределах 0-2500 В.

    Благодаря повышенному выходному току аппарат АИ-2500 может быть использован для испытания на переменном напряжении изоляции обмоток крупных электрических машин. С успехом может быть использован для испытания электроинструмента.

    Аппарат АИ-2500 рассчитан для эксплуатации в помещениях или под навесом при рабочих значениях температуры воздуха от плюс 5 °С до плюс 40 °С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 - 106,7 кПа (630 - 800 мм. рт. ст.).

    Питание - однофазная сеть синусоидального переменного тока напряжением 220±20 В, частотой 50±1 Гц.

    Аппарат АИ-2500 обслуживается одним оператором с правом работы на установках с напряжением выше 1000В.

  • Технические характеристики аппарата АИ-2500:

    Параметр Значение
    Пределы установки выходного напряжения, В 0-2500
    Относительная погрешность установки и измерения выходного напряжения, %, не более 3
    Максимальный выходной ток, мА 500
    Пределы измерения выходного тока Iп, мА 10-500
    Относительная погрешность измерения тока, %, не более 3
    Порог срабатывания токовой защиты 1,1 Iп
    Потребляемая мощность, В.А, не более 1400
    Габаритные размеры, мм 480х350х200
    Масса, кг, не более 25
    Время работы в непрерывном режиме при максимальной мощности, час 2
    Средний срок службы изделия, лет 6
  • Комплект поставки АИ-2500

    Наименование Количество
    Аппарат испытательный АИ-2500 1
    Кабель сетевой 1
    Провод соединительный высоковольтный, 2 м 1
    Руководство по эксплуатации 1
    Метрологическая аттестация ГП "Харьковстандартметрология" По запросу
    Вставка плавкая ПМ–20 - 10 А 2
