УД2 70, УД270, УД-2-70
УД2-70 версия вагонная — ультразвуковой дефектоскоп
Код товара: 71975-
-
Гарантия
18 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
18986-09 до 13.08.2024
Назначение ультразвукового дефектоскопа УД2-70:
Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки прибора.
Описание ультразвукового дефектоскопа УД2-70:

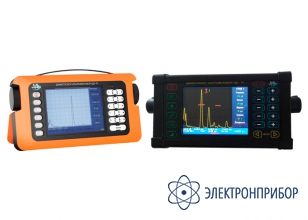

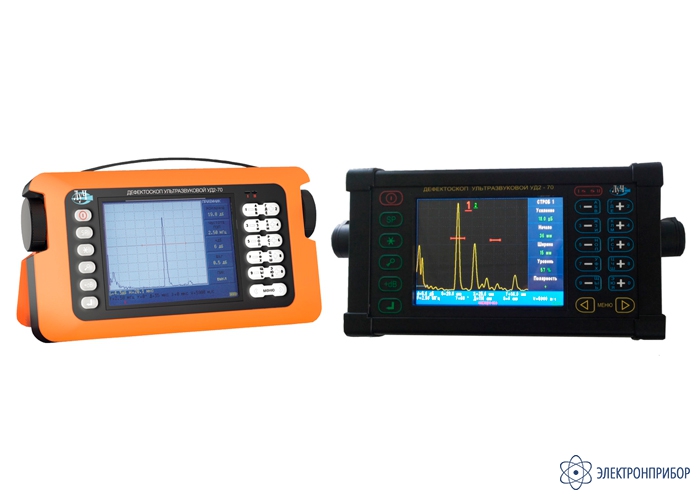

Дефектоскоп УД2-70 представляет собой электронный блок с подключенным посредством кабеля ультразвуковым преобразователем (УЗ ПЭП). Электронный блок может выпускаться в двух исполнениях: в жестком металлическом корпусе с ручкой для переноски и в пластиковом корпусе. На лицевой панели расположены многофункциональный цветной жидкокристаллический дисплей и маслобензостойкая пленочная клавиатура.
На задней панели расположены коммутационные разъемы для подключения УЗ ПЭП, блока питания, вход и выход синхроимпульсов и USB-разъемы для подключения внешних устройств. Аккумуляторная батарея крепится к задней панели блока при помощи винтов.
В основу работы дефектоскопа положена способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов и границ материалов. Дефектоскоп реализует эхо-импульсный, теневой и зеркальнотеневой методы ультразвукового неразрушающего контроля. Отображение полученных сигналов на дисплее осуществляется в виде развертки типа А (А-скан).
Особенности ультразвукового дефектоскопа УД2-70:
- построение АРД -диаграмм и оценка площади дефекта;
- два независимых строба АСД;
- иммерсионный режим работы;
- автоматическая регулировка усиления;
- возможность синхронизации с внешними устройствами;
- возможность обновления программного обеспечения Потребителем;
- В-скан;
- большой цветной дисплей с высокой разрешающей способностью;
- встроенные часы и календарь;
- прочный корпус для тяжелых условий эксплуатации;
- возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
- встроенные типовые настройки для контроля деталей подвижного состава ОАО «РЖД»;
- специальная комплектация для ОАО «РЖД» и метрополитена.
- возможность выпуска специальной версии с настройками по требованиям Потребителя.
-
-
Технические характеристики ультразвукового дефектоскопа УД2-70:
Параметр Значение Рабочие частоты 0,4; 1,25; 1,8; 2,5; 5,0; 10,0 МГц Диапазон контроля по стали от 1 до 7500 мм Диапазон рабочих частот приёмного такта от 0,2 до 12 МГц Диапазон устанавливаемых скоростей УЗ колебаний от 100 до 15000 м/с Частота повторения зондирующих импульсов 30; 60; 120; 250; 500; 1000; 2000 Гц Диапазон регулировки усиления от 0 до 100 дБ с дискретностью 0,5; 1,0 дБ Отсечка Линейная, компенсированная, от 0 до 100% высоты экрана Развёртка тип А, В Диапазон задержки развёртки от -30 до 5000 мм Погрешность измерения глубины залегания дефектов ± (0,5 + 0,02 H) мм Дискретность измерения расстояний 0,1 мм Погрешность измерения отношений амплитуд сигналов ± (0,1 + 0,02 N) дБ Диапазон регулировки ВРЧ от 0 до 80 дБ Память:
- настроек
- изображения развёртки типа А
- значений глубиномера
400
400
4000Интерфейс связи с компьютером USB Размер рабочей части экрана 111,4 х 83,5 мм Диапазон рабочих температур -10...+50 °С Электрическое питание:
- аккумуляторное
- сеть переменного тока
12 В;
220 В 50 ГцВремя непрерывной работы не менее 14 ч Степень защиты корпуса IP 63 Габаритные размеры (без ручки для переноса):
- пластиковый корпус
- металлический корпус
не более 280 × 150 × 80 мм
не более 245 × 145 × 77 ммМасса электронного блока:
- пластиковый корпус
- металлический корпус
не более 1,6 кг
не более 2,2 кг -
Комплект поставки УД2-70 версия вагонная
№ Наименование Количество 1 Электронный блок дефектоскопа УД2-70 1 2 Ультразвуковой пьезоэлектрический преобразователь (УЗ ПЭП) 6+1* - П111-2,5- К12-003 1 - П111-5-К6-003 1 - П121-0,4-90-003 (для контроля поверхности катания бандажей) 1 - П121-2,5-40-М-003 1 - П121-2,5-50-М-003 1 - П131-2,5-0°/18°-ВО-04 комбинированный (для контроля осей колесных пар) 1 3 Кабель соединительный (УЗ ПЭП/электронный блок) ** 1 4 Сетевой блок питания 1 5 Съемная аккумуляторная батарея 1 6 Программное обеспечение 1 7 Сумка для переноски 1 8 Руководство по эксплуатации 1 9 Паспорт 1 Примечание:
* Поставляется за дополнительную плату по заказу потребителя.
** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП.Дополнительная комплектация УД2-70 версия вагонная
(Поставляется за отдельную плату)
№ Наименование 1 Ультразвуковой пьезоэлектрический преобразователь П111-5-6-ШС-003 2 Переходник для заряда съемной аккумуляторной батареи вне прибора 3 Устройство сканирования колес УСКм 4 Стандартный образец СО-3Р или СО-2 5 Запасная аккумуляторная батарея 6 Чехол -
Дополнительная комплектация УД2-70 версия вагонная
-
Модификации УД2-70
-
УД2-70 версия вагонная, ультразвуковой дефектоскоп
892 584 ₽
Добавить к сравнениювы сейчас просматриваете -
УД2-70 пластиковый корпус, стандартная комплектация, ультразвуковой дефектоскоп
Снят с производства
Подобрать аналогДобавить к сравнению
-
-
Файлы для УД2-70 версия вагонная
Файлы для УД2-70 версия вагонная
