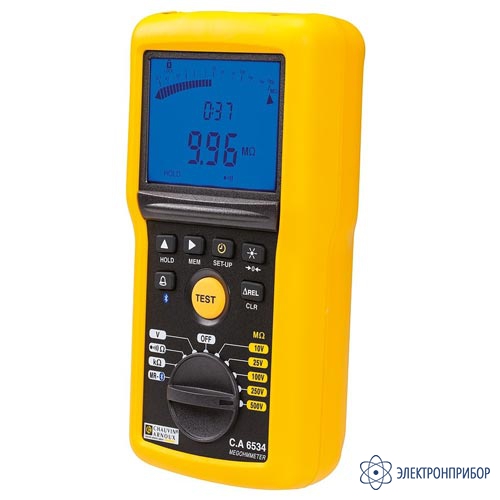

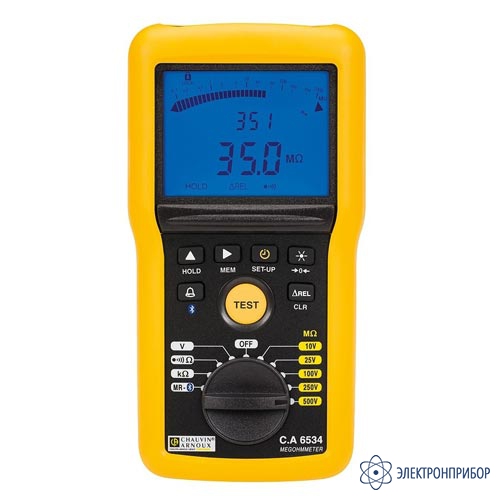

C.A 6534 ESD — измеритель сопротивления изоляции

Код товара: 54321
  • Измеритель сопротивления изоляции C.A 6534 ESD Измеритель сопротивления изоляции C.A 6534 ESD Измеритель сопротивления изоляции C.A 6534 ESD Измеритель сопротивления изоляции C.A 6534 ESD

    Назначение измерителя сопротивления изоляции C.A 6534 ESD:

    Измеритель сопротивления изоляции и целостности электрической цепи C.A 6534 ESD идеально подходит для выполнения тестирования электроники. Удобная эргономика, легкий вес, ударопрочный корпус, понятный интерфейс и богатый функционал позволяют пользоваться прибором C.A 6534 ESD в полной мере при тестировании электроники.

    Описание измерителя сопротивления изоляции C.A 6534 ESD:

    Благодаря большому диапазону испытательного напряжения от 10 В до 500 В C.A 6534 ESD отвечает особым потребностям радиоэлектронной промышленности. Диапазон измерения прибора составляет от 2 кОм до 50 ГОм. Наличие соответствующих электродов и диапазон испытательного напряжения от 10 В до 100 В позволяют использовать модель для испытания электростатическим разрядом.

  • Технические характеристики измерителя сопротивления изоляции C.A 6534 ESD:

    Параметр C.A 6522 C.A 6524 C.A 6526 C.A 6534 ESD
    Применение Производственное техобслуживание Электроника / ЭСР
    Напряжение
    Диапазон измерения / разрешение 0,3 В-399,9 В/0,1 В;
    400 В-700 В/1 В
    Погрешность / входной импеданс +/- (3% + 2 емр.) / 400 кОм
    Рабочая частота Постоянный ток, 15,3 - 800 Гц
    Частота
    Диапазон измерения / разрешение / погрешность 15,3 Гц-399,9 Гц / 0,1 Гц / +/- (0,5% + 2 емр.);
    400-800 Гц / 1 Гц / +/- (1% + 1 емр.)
    Сопротивление изоляции
    Испытательное напряжение 250 - 500 - 1 000 B 50 - 100 - 250 - 500 - 1 000 B 10 - 25 - 100 - 250 - 500 B
    Диапазон при максимальном испытательном напряжении 40 ГОм 200 ГОм 50 ГОм
    Соответствие стандарту МЭК 61557-2 2 ГОм
    Диапазон измерения 50 кОм - 10 ГОм (250 В);
    100 кОм - 20 ГОм (500 В);
    200 кОм - 40 ГОм (1000 В)    		 10 кОм - 10 ГОм (50 В);
    20 кОм - 20 ГОм (100 В);
    50 кОм - 50 ГОм (250 В);
    100 кОм - 100 ГОм (500 В);
    200 кОм - 200 ГОм (1000 В)    		 2 кОм - 10 ГОм (10 В);
    5 кОм - 2 ГОм (25 В);
    20 кОм - 10 ГОм (100 В);
    50 кОм - 25 ГОм (250 В);
    100 кОм - 50 ГОм (500 В)
    Диапазон измерения / разрешения 10 - 999 кОм et 1,000 - 3,999 МОм / 1 кОм; 4,00 - 39,99 МОм / 10 кОм; 40,0 - 399,9 МОм / 100 кОм; 400 - 3999 МОм / 1 МОм; 4,00 - 39,99 ГОм / 10 МОм; 40,0 - 200 ГОм / 100 МОм
    Погрешность +/- (3% + 2 емр.)
    Испытательное напряжение (I < 1 мА)  - 0 % + 20 %
    Индикация испытательного напряжения ± (3 % + 3 емр)
    Индикация испытательного тока / разрешение - 0,01 мкА–39,99 мкА/10 нА;
    40,0–399,9 мкА/100 нА;
    0,400–2,0007мА/17мкА
    Погрешность по испытательному току - +/- 10% + 3 емр.
    Вычисление PI/DAR - 10 мин / 1 мин / 1 мин / 30 с -
    Таймер (мин:с) 0:00 - 39:00
    Время разрядки (при 25 В) < 2 с/мкФ
    Сигнализация 2 фиксированных порога + 1 программируемый порог
    Целостность электрических цепей
    Диапазон измерения / разрешение / погрешность - 0–3999 Ом / 1 Ом; 4,00 кОм–39,99 кОм/10 Ом /+/- (3% + 2 емр.);
    40,0 кОм–399,9 кОм/100 Ом; 400 кОм–1000 кОм/1 кОм /+/- (3% + 27емр.)
    Емкость
    Диапазон измерения / разрешение - 0,1 нФ – 399,9 нФ / 0,1 нФ;
    400 нФ–3999 нФ/1 нФ;
    4,00 мкФ–10,0 мкФ/10 нФ    		 -
    Погрешность - +/- (3% + +2 емр.) -
    Общие характеристики
    Дисплей 2 x 4000 точек + логарифмическая шкала
    Объем памяти - 300 измерений 1300 измерений
    Передача данных Bluetooth® Classe II
    Источник питания 6 x батареек LR6(AA)
    Автоотключение 5 минут
    Автономная работа 1500/2500/6000 измерений: UN x 1 кОм при UN (5 с ВКЛ./55 с ВЫКЛ.);
    3000 проверок целостности цепи (5 с ВКЛ./55 с ВЫКЛ.)
    ЭМС / электробезопасность МЭК 61326-1/МЭК61010-1 и МЭК 61010-2-030, 600 В КАТ. IV
    Соответствие стандартам МЭК 61557, части 1, 2, 4 и 10
    Степень защиты IP54 / IK04
    Размеры 211 х 108 х 60
    Вес 850 г

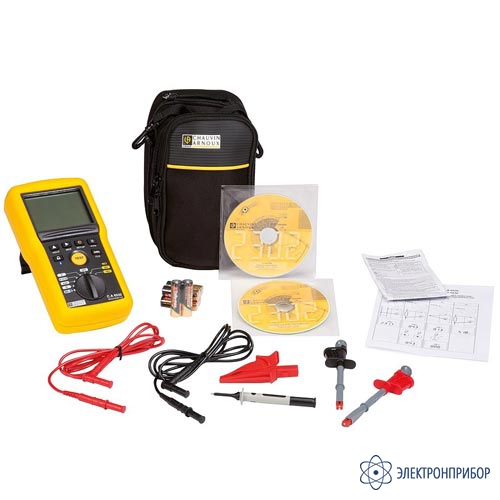

  • Комплект поставки C.A 6534 ESD

    № Наименование Количество
    1 Измеритель сопротивления изоляции C.A 6534 ESD 1
    2 Предохранительный провод с изогнутыми - прямыми штекерами (красный и черный) длиной 1,5 м 2
    3 Красный зажим типа «крокодил» 1
    4 Черный щуп 1
    5 Батарейка LR6 или AA 6
    6 Компакт - диск с руководством по эксплуатации на нескольких языках 1
    7 Компакт - диск с ПО Megohmmeter Transfer 1
    8 Сумка для переноски и использования по принципу «свободные руки» 1
    9 Краткое руководство 1
    10 Лист данных по безопасности на нескольких языках 1
