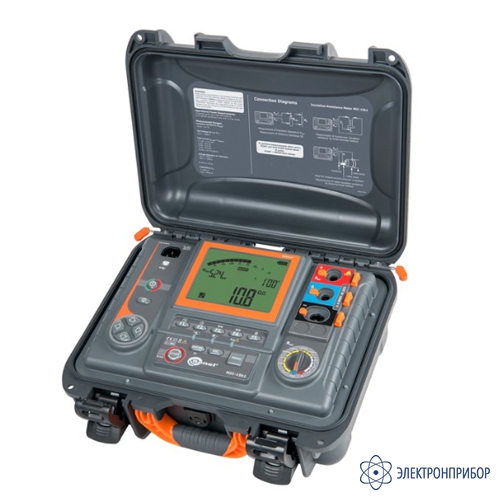

MIC-15k1 — измеритель параметров электроизоляции
Код товара: 56018-
Акция
-
Гарантия
36 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
58907-20 до 28.02.2025
-
Производитель
-
Артикул
WMRUMIC15K1
Сертификаты
Назначение и область применения измерителя параметров электроизоляции MIC-15k1:

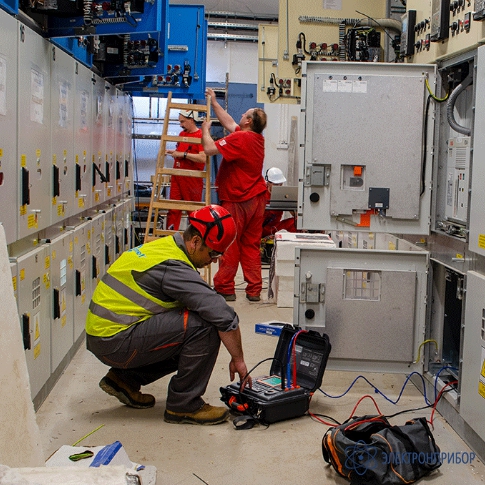

MIC-15k1 – цифровой мегаомметр, предназначенный для испытаний электрической прочности и измерения сопротивления изоляции электроустановок системы электроснабжения под действием электромагнитного поля сверхвысокого класса напряжения. Максимальное измерительное напряжение составляет 15000 В постоянного тока с диапазоном измеряемого сопротивления до 40 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости и тока утечки. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.
Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 1500 В в течение 60 секунд.
Исключительно полезным решением является функция «прожига» поврежденной изоляции объекта. Преобразователь мощностью около 150 Вт позволяет дожигать места повреждения кабеля и облегчает локализацию дефекта, например, используя метод рефлектометрии с помощью прибора TDR-410.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Функциональные возможности измерителя параметров электроизоляции MIC-15k1:
- измерение сопротивления изоляции до 40 ТОм;
- измерительное напряжения до 15000 В: 500 В, 1000 В, 2500 В, 5000 В, 10000 В, 15000 В. в режиме измерения ..15000 В с выбором шага в 10 В, 100 В и 1000 В.;
- вычисление коэффициентов абсорбции и поляризации: установка трёх интервалов времени;
- установка времени измерения - до 99 мин. 59 сек.;
- измерительный ток – 1,2 мА, 3 мА, 5 мА или 7 мА;
- функция прожига;
- измерение сопротивления изоляция в режимах ступенчатым SV и плавно RT нарастающим напряжением;
- измерение коэффициента разряда диэлектриков DD;
- индикация частичных разрядов;
- индикация измеряемого сопротивления изоляции и тока утечки;
- измерение ёмкости кабеля;
- вычисление длины измеряемого кабеля;
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
- измерение напряжения постоянного/переменного тока до 1500 В;
- защита от напряжения на измеряемом объекте;
- усовершенствованный 5-ти ступенчатый цифровой фильтр позволяет проводить измерения в условиях сильных электромагнитных полей;
- работа прибора от внутреннего аккумулятора и от сети 90…260 В;
- передача данных на ПК через интерфейс USB и модулю Bluetooth;
- совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»;
- рабочий диапазон температур от -20°C до 50°C.
-
-
Технические характеристики измерителя параметров электроизоляции MIC-15k1:
Диапазон показаний Разрешение Основная погрешность ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО И ПОСТОЯННОГО ТОКА (TRUE RMS) 0…29,9 В 0,1 В ±(2% и. в. + 20 е. м. р.) 30,0…299,9 В 0,1 В ±(2% и. в. + 6 е. м. р.) 300…1500 В 1 В ±(2% и. в. + 2 е. м. р.) Диапазон частоты: 45...65 Гц ИЗМЕРЕНИЕ ПОСТОЯННЫМ И НАРАСТАЮЩИМ НАПРЯЖЕНИЕМ (SV) ДЛЯ UISO = 15 кВ Диапазон показаний Разрешение Основная погрешность 0,0...999 кОм 1 кОм ± (3 % и.в. + 10 е.м.р.) 1,00...9,99 МОм 0,01 МОм 10,0...99,9 МОм 0,1 МОм 100...999 МОм 1 МОм 1,00...9,99 ГОм 0,01 ГОм 10,0...99,9 ГОм 0,1 ГОм 100...999 ГОм 1 ГОм ± (3,5 % и.в. + 10 е.м.р.) 1,00…9,99 ТОм 0,01 TОм ± (7,5 % и.в. + 10 е.м.р.) 10,0…40,0 ТОм 0,1 TОм ± (12,5 % и.в. + 10 е.м.р.) Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения Напряжение Диапазон измерений 50 В 200 ГОм 100 В 400 ГОм 250 В 1,00 ТОм 500 В 2,00 ТОм 1000 В 4,00 ТОм 2500 В 10,00 ТОм 5000 В 20,00 ТОм 10000 В 40,00 ТОм 15000 В 40,00 ТОм Примечание:
Для значения сопротивления изоляции ниже RISO min точность не определена, из-за работы измерителя с ограничением тока в соответствии с формулой:
RISO min = UISO nom / IISO nom
где:
RISO min – минимальное сопротивление изоляции;
UISO nom – номинальное напряжение измерения;
IISO nom – номинальный ток преобразователя (1,2 мА, 3 мА, 5 мА или 7 мА).Параметр Значение Дополнительная погрешность в трёхпроводном методе (влияние гнезда G) 0,05 % при устранении утечки, вызванной сопротивлением 250 кОм во время измерения 100 МОм с измерительным напряжением 50 В Максимальный ток короткого замыкания Isc = 10 мА Ток измерения/зарядки в остальном диапазоне нагрузки выбирается из значений 1,2 мА, 3 мА, 5 мА, 7 мА, 10 мА (10 мА только для функции Прожиг) Диапазон показаний Разрешение Основная погрешность ИЗМЕРЕНИЕ ТОКА УТЕЧКИ 0,01 нА...11 мА * ± (5 % и.в. + 0,2 нА)** * - разрешение и размерность зависят от диапазона измерения сопротивления изоляции.
** - рассчитывается на основании показаний сопротивления.ИЗМЕРЕНИЕ ЁМКОСТИ 0...999 нФ 1 нФ ± (5 % и.в. + 5 е.м.р.) 1,00...49,99 мкФ 0,01 мкФ Измерение ёмкости только во время измерения RISO (во время разрядки объекта).
Основная погрешность не будет превышена при измерении ёмкости, соединённой параллельно сопротивлению величиной более 10 МОм.Параметр Значение ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Питание Питание измерителя Литий-ионный аккумулятор (Li-Ion) 14,8 В; 5,3 Ач;
Переменный ток 50/60 Гц 90-260 ВКатегория электробезопасности CAT IV/1000 B Время "быстрой зарядки" аккумулятора до 5 часов Условия окружающей среды и другие технические данные Диапазон рабочих температур -20..+50 °C Диапазон температур при хранении -25...+70 °C Влажность 20...90% Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) IP40 (для закрытого корпуса IP67) Соответствие ГОСТ Р МЭК 61557-1-2005
ГОСТ IEC 61010-1-2014Класс защиты Двойная изоляция, согласно ГОСТ IEC 61010-1-2014
ГОСТ IEC 61557-1-2005Электромагнитная совместимость ГОСТ Р МЭК 61326-1-2014
ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)Высота над уровнем моря < 3000 м Дисплей Сегментный ЖКИ Память для хранения данных 990 ячеек Интерфейс USB или Bluetooth Габаритные размеры 390×308×172 Масса измерителя Около 6,3 кг Примечание:
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда».
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина» -
Комплект поставки MIC-15k1
№ Наименование Описание Фото Количество Индекс 1 MIC-15k1 - измеритель параметров электроизоляции Предназначенный для испытаний электрической прочности и измерения сопротивления изоляции электроустановок системы электроснабжения под действием электромагнитного поля сверхвысокого класса напряжения. Максимальное измерительное напряжение составляет 15000 В постоянного тока с диапазоном измеряемого сопротивления до 40 ТОм.
1 WMRUMIC15k1 2 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт.
1 WAPRZUSB 3 Кабель сетевой стандарта IEC С13 Кабель сетевой стандарта IEC С13.
1 WAPRZ1X8BLIEC 4 Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой Используется для проведения измерений прибором.
1 WAPRZ003BUKRO15KV 5 Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный Используется для проведения измерений прибором.
1 WAPRZ003REKRO15KV 6 Провод измерительный 3 м экранированный с разъемом «банан» и зажимом «Крокодил» 15 кВ черный Используется для проведения измерений прибором.
1 WAPRZ003BLKROE15KV 7 Ремень для переноски прибора W-1 Ремень для переноски прибора.
1 WAPOZSZE5 8 Футляр L4 Футляр для переноски прибора и аксессуаров.
1 WAFUTL4 -
