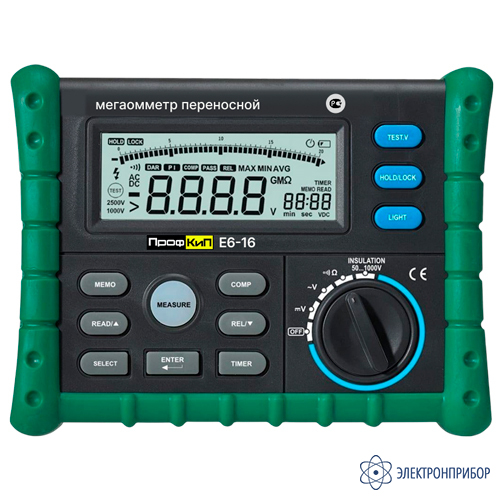

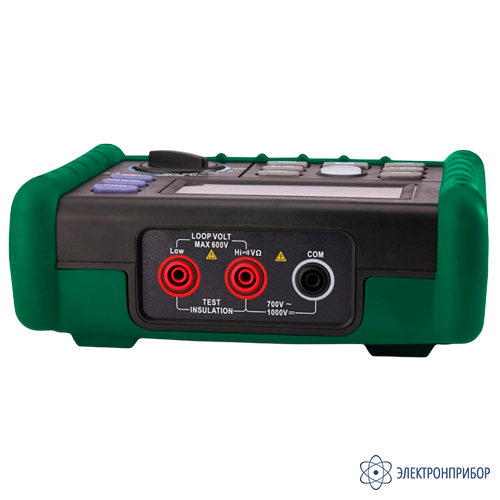

ПрофКиП Е6-16 — мегаомметр цифровой (250В ... 2500В)

Код товара: 82240
  • 94864-25

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      94864-25 до 11.03.2030

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение мегаомметра цифрового (250В ... 2500В) ПрофКиП Е6-16:

    Мегаомметры цифровые переносные ПрофКиП Е6-16 предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания. Измеренные значения отображаются на жидкокристаллическом дисплее. Мегаомметры применяются для оперативного контроля сопротивления и параметров изоляции, при настройке, испытаниях и обслуживании промышленного оборудования и электросетей, оснащения мастерских, предприятий и организаций, обслуживающих электросети.

    Особенности мегаомметра цифрового (250В ... 2500В) ПрофКиП Е6-16:

    • номинальное испытательное напряжение: 250/500/1000/2500 В;
    • диапазон измерения сопротивления изоляции: 0,01 МОм … 200 ГОм;
    • измерение напряжения переменного тока 750 В;
    • измерение напряжения постоянного тока 1000 В;
    • определение наличия напряжения при измерении сопротивления изоляции: блокировка измерения при наличии на входе напряжения больше 20 В;
    • память данных: 20 значений;
    • автоматическое вычисление индекса поляризации и диэлектрического поглощения;
    • автоматическая разрядка для емкостной нагрузки;
    • режим относительных измерений;
    • определение максимального, минимального и средних значений;
    • подсветка дисплея;
    • графическая шкала;
    • фиксация показаний;
    • индикатор разряженной батареи.

    Принцип действия мегаомметра цифрового (250В ... 2500В) ПрофКиП Е6-16:

    Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления.Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера.

  • Технические характеристики мегаомметра цифрового (250В ... 2500В) ПрофКиП Е6-16:

    Метрологические характеристики в режиме измерения сопротивления постоянного тока
    Номинальное значение испытательного напряжения постоянного тока, В Предел измерений Разрешение Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм
    250 20 МОм 0,01МОм ± (3,0·10-2 R2)изм + 5r3))
    200 МОм 0,1 МОм
    1000 МОм 1 МОм
    2,5 ГОм 0,01 ГОм ± (5,0·10-2 Rизм + 5r)
    500 20 Мом 0,01 МОм ± (3,0·10-2 Rизм + 5r)
    200 МОм 0,1 МОм
    1000 МОм 1 МОм
    5 ГОм 0,01 ГОм ± (5,0·10-2 Rизм + 5r)
    1000 20 МОм 0,01 МОм ± (3,0·10-2 Rизм + 5r)
    200 МОм 0,1 МОм
    1000 МОм 1 МОм
    10 ГОм 0,01 ГОм ± (5,0·10-2 Rизм + 5r)
    2500 2000 МОм 1 МОм ± (3,0·10-2 Rизм + 10r)
    20 ГОм 0,01 ГОм ± (5,0·10-2 Rизм + 20r)
    100 ГОм 0,1 ГОм ± (10,0·10-2 Rизм + 20r)
    200 ГОм 1 ГОм погрешность не нормирована
    Метрологические характеристики в режиме измерения напряжения постоянного тока
    Предел измерений, В Разрешение, В Пределы допускаемой абсолютной погрешности измерений, В
    200 0,1 ±(0,5·10-2 Uизм + 5r)
    1000 1
    Метрологические характеристики в режиме измерения напряжения переменного тока
    Предел измерений, В Разрешение, В Частота измеряемого напряжения, Гц Пределы допускаемой абсолютной погрешности измерений, В
    200 0,1 от 45 до 60 ±(2,0·10-2 Uизм + 5r)
    750 1
    Общие характеристики
    Параметр Значение
    Условия эксплуатации температура окружающей среды, °С от 0 до +40
    относительная влажность %, не более 80
    Габариты (длина × ширина × высота), мм, не более 195 × 100 × 75
    Масса, кг, не более 0,95

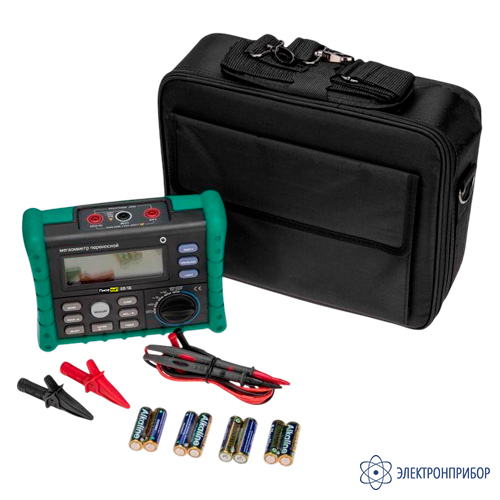

  • Комплект поставки ПрофКиП Е6-16

    № Наименование Количество
    1 Мегаомметр цифровой (250В ... 2500В) ПрофКиП Е6-16 1

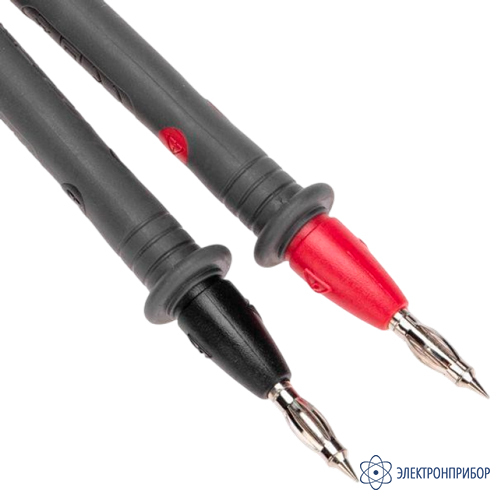

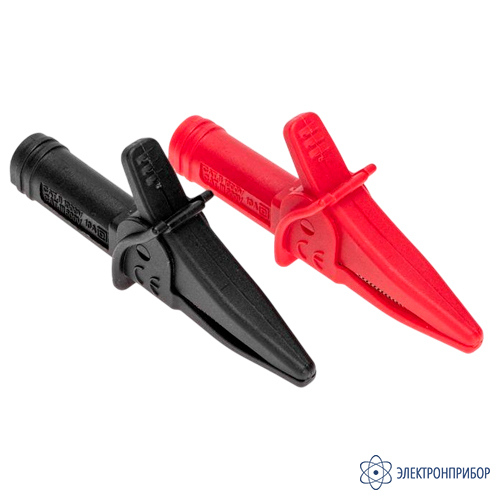

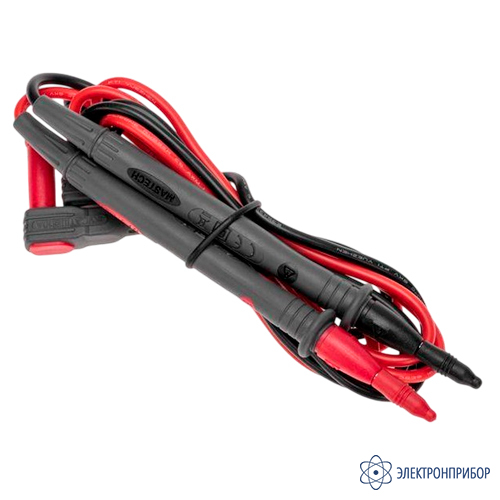

    2 Измерительные провода, зажимы, щупы (комплект) 1
    3 Руководство по эксплутатации 1
    4 Сумка (кейс) для переноски и хранения 1
    5 Упаковка 1

  • Файлы для ПрофКиП Е6-16

Файлы для ПрофКиП Е6-16
