MI 3215 — измеритель параметров изоляции 15кВ (тераомметр)

Код товара: 85627
  • 97279-25

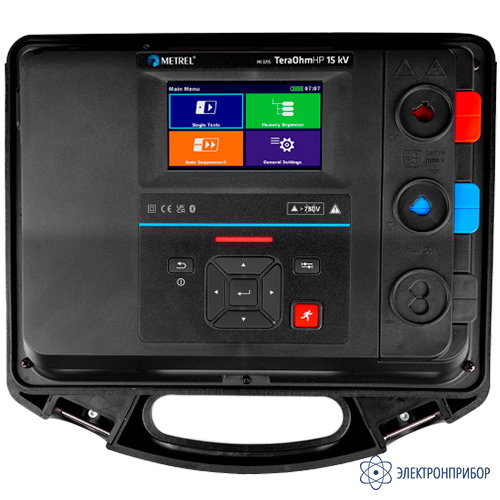

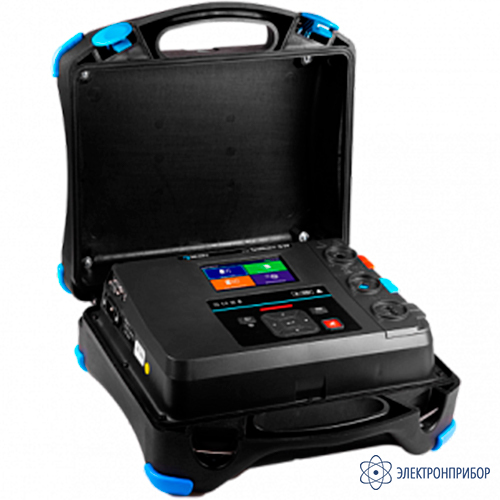

    Измеритель параметров изоляции 15кв (тераомметр) MI 3215 Измеритель параметров изоляции 15кв (тераомметр) MI 3215

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      97279-25 до 22.12.2030

    • Производитель

      Metrel, Словения

    Назначение измерителя параметров изоляции 15кВ (тераомметра) MI 3215:

    MI 3215 — прибор, предназначенный для измерения сопротивления изоляции, проведения различных испытаний, которые способны выявить скрытые разрушительные процессы в диэлектрике. MI 3215 способен выдавать испытательное напряжение постоянного тока от 50 до 15000 В, диапазон измерения сопротивления изоляции до 35 ТОм.

    Функции измерителя параметров изоляции 15кВ (тераомметра) MI 3215:

    • измерение сопротивления изоляции, построение графика R(t);
    • измерение ёмкости испытываемого объекта;
    • проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы;
    • измерение выдерживаемого напряжения / тока пробоя;
    • расчет индекса поляризации PI;
    • расчет коэффициента диэлектрического поглощения DAR;
    • расчет коэффициента диэлектрического разряда DD;
    • измерение напряжения и частоты переменного и постоянного тока.

    Особенности измерителя параметров изоляции 15кВ (тераомметра) MI 3215:

    • возможность задания измерительного напряжения в диапазоне от 50 В до 15 кВ с шагом 100 В;
    • полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD;
    • автоматическая калибровка после включения;
    • встроенный таймер позволяет задавать время измерения от 1 с до 100 мин;
    • автоматический разряд испытываемого объекта после завершения измерений;
    • наличие защитного проводника GUARD для отведения поверхностных токов утечки;
    • встроенная память на 1000 измерений;
    • подключение к ПК посредством USB и Bluetooth;
    • легкий корпус (масса 6,3 кг).

  • Технические характеристики измерителя параметров изоляции 15кВ (тераомметра) MI 3215:

    Диапазоны измерения сопротивления изоляции
    Диапазон Разрешение
    0,01 МОм...9,99 МОм 10 кОм
    10 МОм...99,9 МОм 100 кОм
    100 МОм...999 МОм 1 МОм
    1 ГОм...9,99 ГОм 10 МОм
    10 ГОм...99,9 ГОм 100 МОм
    100 ГОм...999 ГОм 1 ГОм
    1 ТОм...9,99 ТОм 10 ГОм
    10 ТОм...35 ТОм 100 ГОм
    Погрешность измерения сопротивления изоляции в зависимости от испытательного напряжения (при типичных значениях Riso)
    Сопротивление изоляции Напряжение Погрешность
    1,5 ТОм
    30 ТОм    		 15 кВ ± 6 % от измерения
    ± 20 % от измерения
    1 ТОм
    20 ТОм    		 10 кВ ± 6 % от измерения
    ± 20 % от измерения
    250 ГОм
    5 ТОм    		 5 кВ ± 5 % от измерения
    ± 13 % от измерения
    100 ГОм
    2 ТОм    		 2 кВ ± 5 % от измерения
    ± 13 % от измерения
    50 ГОм
    1 ТОм    		 1 кВ ± 5 % от измерения
    ± 13 % от измерения
    25 ГОм
    500 ГОм    		 500 В ± 5 % от измерения
    ± 13 % от измерения
    5 ГОм
    100 ГОм    		 100 В ± 5 % от измерения
    ± 13 % от измерения
    Измерение тока утечки
    Диапазон Разрешение Погрешность
    0 нА...9,99 нА 10 пА ± (5 % от измерения + 7 емр)
    10 нА...99,9 нА 100 пА ± 5 % от измерения
    100 нА...999 нА 1 нА
    1 мА...9,99 мА 10 нА
    10 мА...99,9 мА 100 нА
    100 мА...999 мА 1 мА
    Измерение емкости
    Диапазон Разрешение Погрешность
    20 нФ...999 нФ 1 нФ ± (5 % от измерения + 3 емр)
    1 мФ...9,99 мФ 10 нФ
    10 мФ...50 мФ 100 нФ
    Общие характеристики
    Источник питания АКБ 14,4 В постоянного тока (4,4 Ач, литий-ионный блок) или сеть 100...240 В, 45...65 Гц, 100 ВА
    Категория перенапряжения 300 В CAT II
    Класс защиты усиленная изоляция
    Категория измерения 1000 В CAT IV
    Степень загрязнения 2
    Степень защиты IP 65 (закрытый корпус)
    Сохранение данных 8 Гб
    Программное обеспечение для ПК да
    Диапазон рабочей температуры -20°C...50°C
    Максимальная относительная влажность 90% (0°C...40°C), без конденсации
    Размеры (Ш х В х Г) 36 см х 16 см х 33 см
    Масса 6,3 кг (без принадлежностей)

  • Комплект поставки MI 3215

    № Наименование Количество
    1 Измеритель параметров изоляции 15кВ (тераомметр) MI 3215 1
    2 Экранированный измерительный кабель с крокодилом 10 кВ, 3 м 3
    3 Сетевой кабель 1
    4 USB-кабель 1
    5 Сумка 1
    6 Руководство по эксплуатации 1
