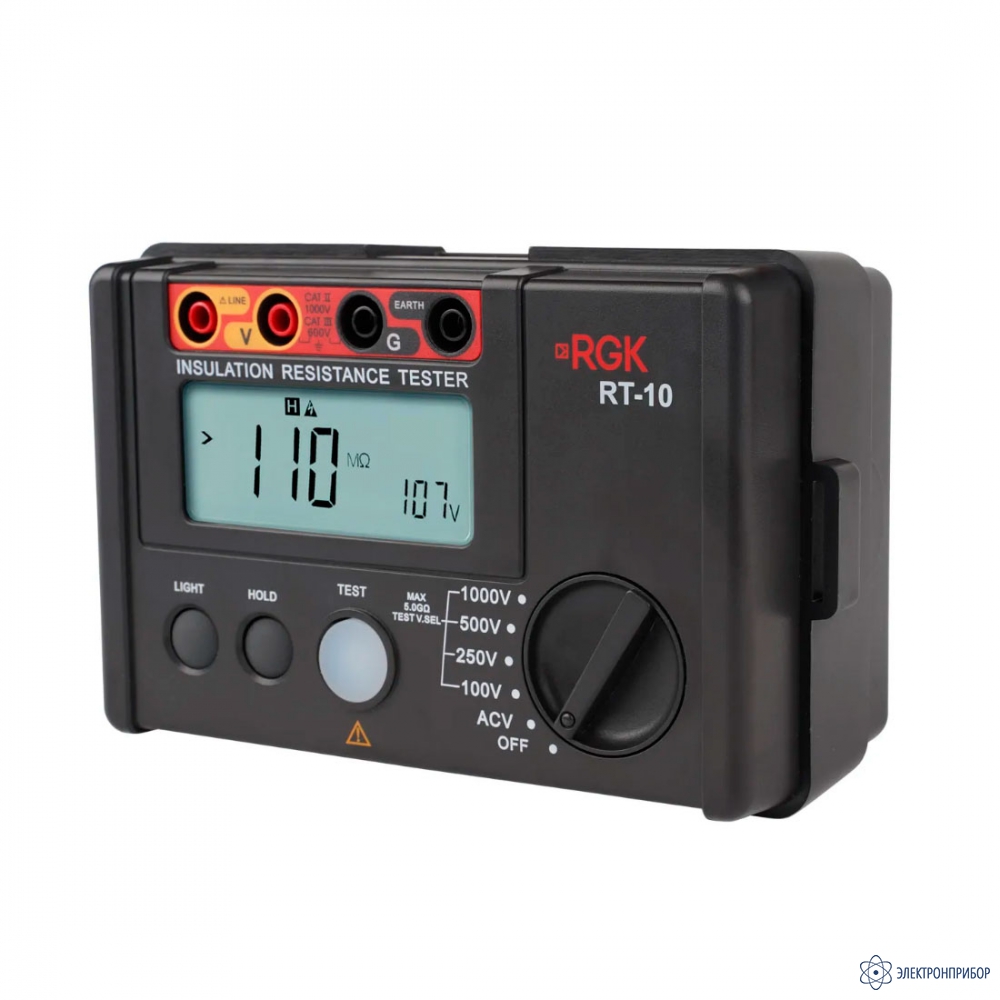

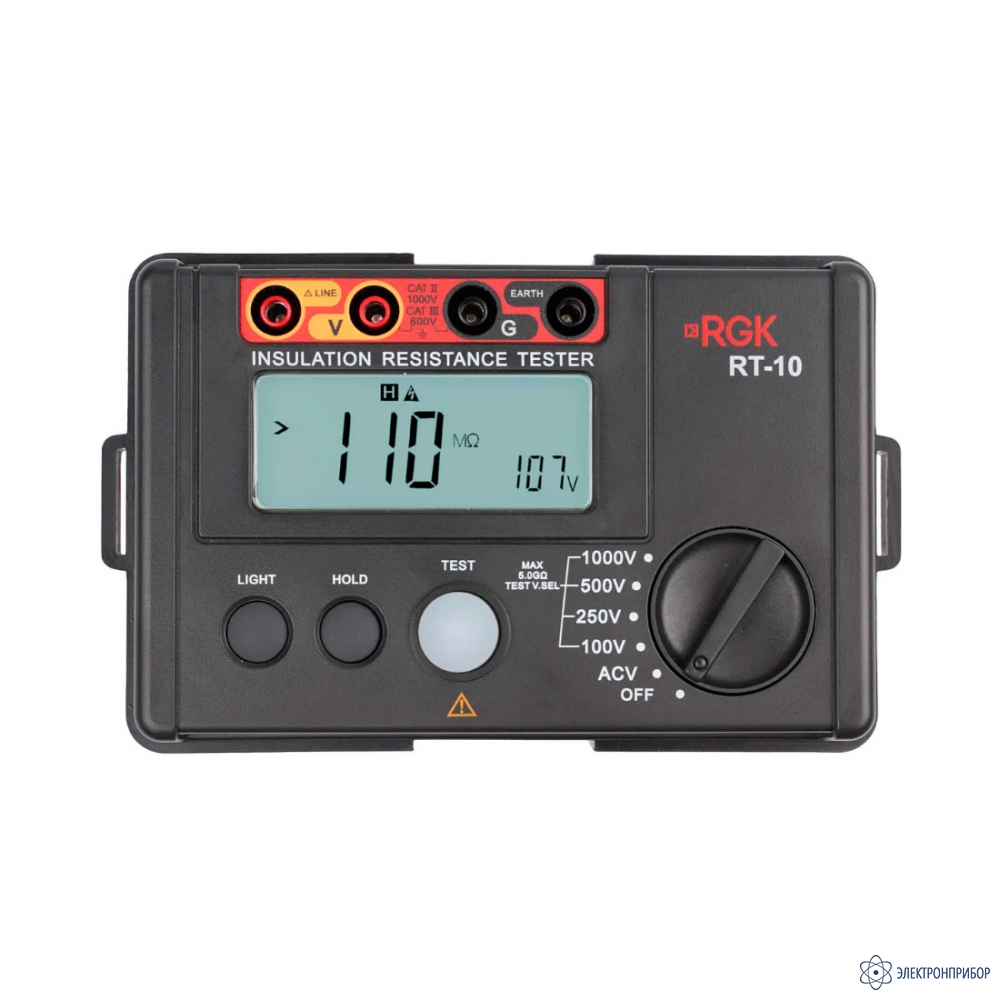

RGK RT-10 — мегаомметр

Код товара: 72726
  • 4-6 дней
    90469-23

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      90469-23 до 13.11.2028

    • Производитель

      RGK, Китай

    • Артикул

      755238

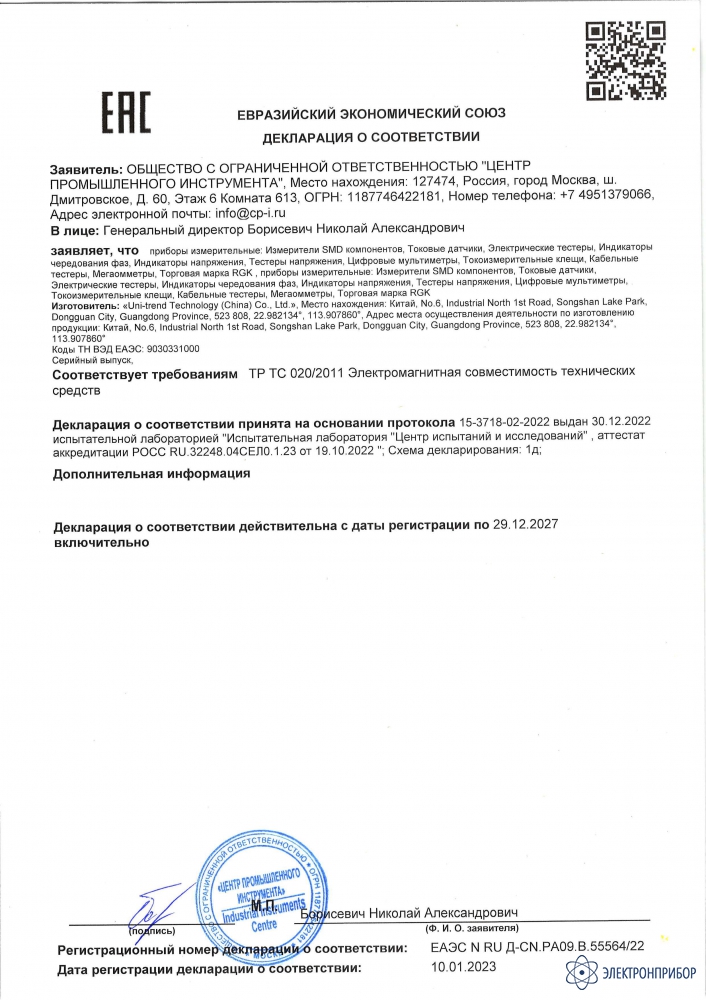

    Сертификаты

    Описание мегаомметра RGK RT-10:

    Цифровой мегаомметр RGK RT-10 - прибор для электротехников и специалистов по ремонту, который используется для быстрой оценки состояния изоляции силовых кабелей. Он будет полезен и в сервисном центре, где занимаются диагностикой и ремонтом промышленного оборудования, например, различных электродвигателей и трансформаторов. Еще один популярный способ применения ремонт и контроль качества установки теплого пола. Если кабели в нагревательных матах повреждены, то устройство поможет оперативно это выяснить.

    Главное преимущество мегаомметра, помимо высокой скорости и безопасности измерений, заключается в неразрушающем методе. Это означает, что для получения результата не требуется надолго приостанавливать работу объекта или нарушать целостность проводников.

    Принцип работы

    Измеритель сопротивления изоляции RGK RT-10 подает на кабель тестовое напряжение - 100, 250, 500 или 1000 В. Специалист выбирает напряжение в зависимости от расчетного, предположительного значения сопротивления исправного проводника. Так, например, в максимальном режиме можно проводить исследования в диапазоне от 100 МОм до 5 ГОм. По итогу определяется утечка тока и значение сопротивления изоляции между двумя точками.

    Измерение напряжения переменного тока

    Устройство может, пусть и не полностью, заменить мультиметр, что позволяет носить с собой меньше оборудования при выполнении инспекций. Отдельный режим мегаомметра RGK RT-10 используется для замеров напряжения до 750 В при помощи подключаемых комплектных щупов.

    Дополнительный функционал

    • Подсветка дисплея пригодится в местах со слабым освещением. Так, например, с ней будет удобнее снимать показания в распределительных шкафах и щитах.
    • Кнопка HOLD служит для фиксации полученных показаний на дисплее. Она упрощает документирование при взятии проб в труднодоступных местах и в любых других ситуациях, когда нет возможности сразу считать данные.
    • Предупреждение о скором разряде батарей поможет всегда держать прибор в рабочем состоянии.

  • Технические характеристики мегаомметра RGK RT-10:

    Параметры измерения сопротивления изоляции
    Номинальное значение испытательного напряжения, U, В 1) Диапазон измерений сопротивления изоляции Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм
    100 В от 0,01 до 99,9 МОм 0,01 / 0,1 МОм ± (0,03 * R + 5 е.м.р.)
    250 В от 0,01 до 99,9 МОм 0,01 / 0,1 МОм ± (0,03 * R + 5 е.м.р.)
    от 100 МОм до 5,00 ГОм 1 МОм / 0,01 ГОм ± (0,05 * R + 5 е.м.р.)
    500 В от 0,01 до 99,9 МОм 0,01 / 0,1 МОм ± (0,03 * R + 5 е.м.р.)
    от 100 МОм до 5,00 ГОм 1 МОм / 0,01 ГОм ± (0,05 * R + 5 е.м.р.)
    1000 В от 0,01 до 99,9 МОм 0,01 / 0,1 МОм ± (0,03 * R + 5 е.м.р.)
    от 100 МОм до 5,0 ГОм 1 МОм / 0,01 ГОм ± (0,05 * R + 5 е.м.р.)
    Примечания:
    1) – диапазон установки испытательного напряжения от 0,9 * U до 1,1 * U, В;
    R – измеренное значение сопротивления изоляции, МОм, ГОм
    Параметры измерения напряжения переменного тока
    Диапазон измерений Частота Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений
    от 30 до 750 В 50 / 60 Гц 1 В ± (0,02 * U + 3 е.м.р.) В
    Примечание – U - измеренное значение напряжения переменного тока, В
    Температурный коэффициент
    Параметр Значение
    RGK RT-10 0,1 °С
    Общие технические характеристики
    Параметр Значение
    Разрядность дисплея 1999
    Индикация перегрузки > 5,5 ГОм при измерении сопротивления изоляции;
    OL V при измерении напряжения
    Нормальные условия измерений:
    - Температура окружающего воздуха
    - Относительная влажность воздуха
    от + 18 до + 28 °С
    от 45 до 75 %
    Рабочие условия измерений:
    - Температура окружающего воздуха
    - Относительная влажность воздуха
    - Атмосферное давление
    от 0 до + 35 °С
    не более 75 %
    от 84,0 до 106,7 кПа
    Температура хранения
    Влажность хранения, %, не более    		 от - 20 до + 60 °С
    не более 80 %
    Степень загрязнения 2
    Класс защиты от перенапряжения CAT III 600 В, CAT II 1000 В
    Источник питания 6 батарей АА, 1,5 В
    Параметры электрического питания:
    - Напряжение постоянного тока
    9 В
    Габаритные размеры 150 x 100 x 71 мм
    Масса 500 г

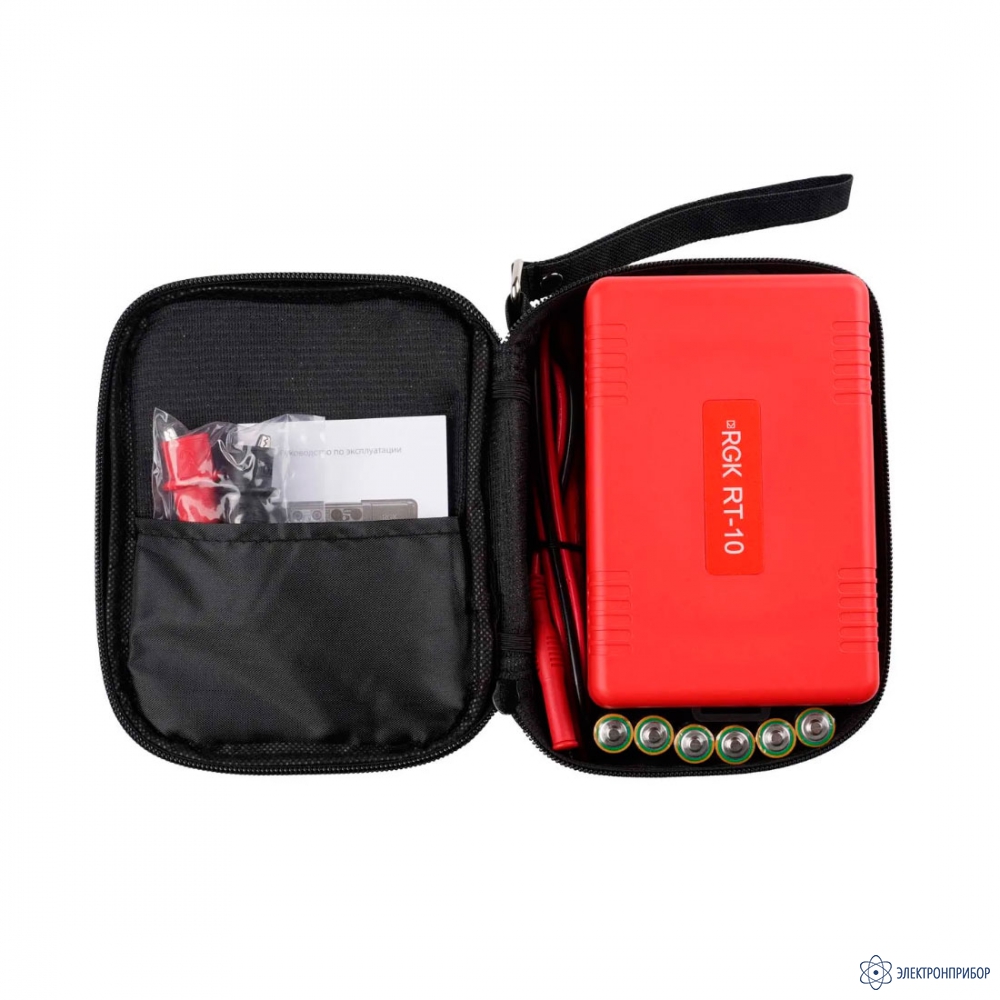

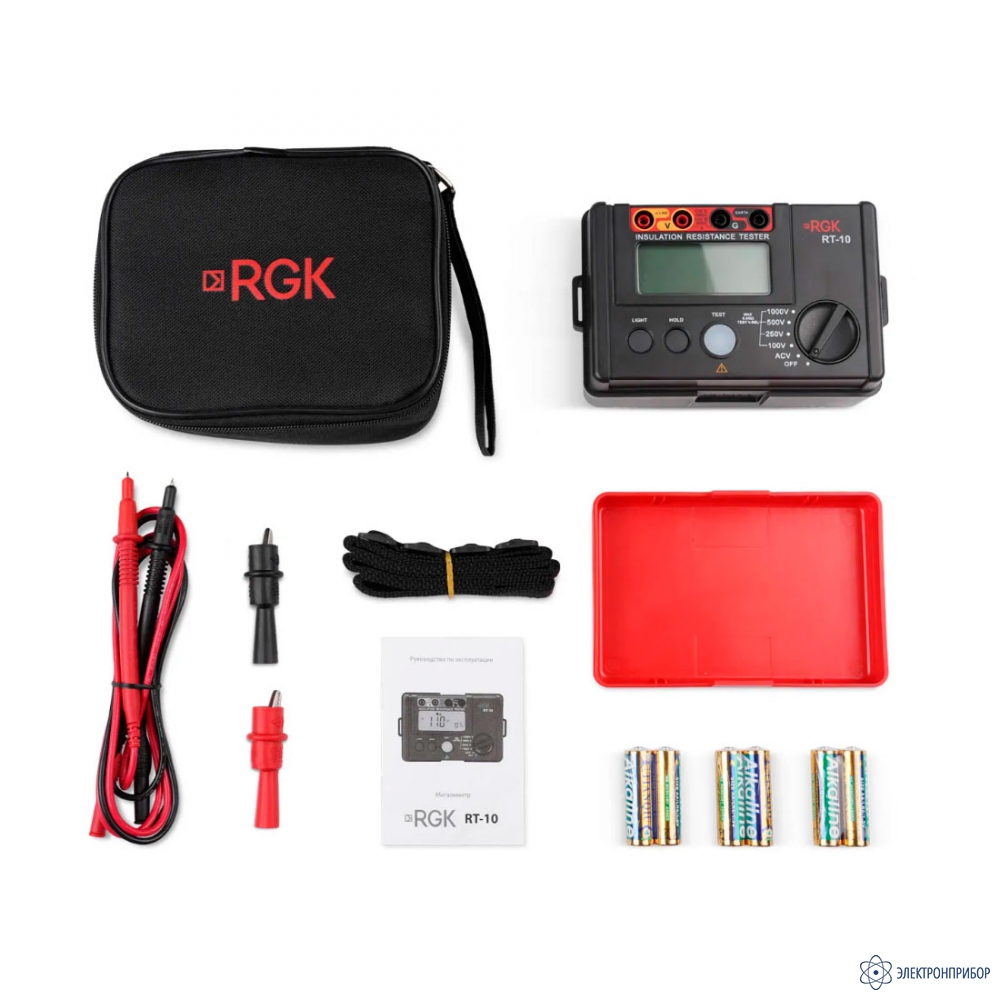

  • Комплект поставки RGK RT-10

    № Наименование Количество
    1 Мегаомметр RGK RT-10 1
    2 Кабель измерительный с пробниками 2
    3 Зажим типа «Крокодил» 2
    4 Ремень для переноски 1
    5 Батареи питания 6
    6 Чехол 1
    7 Руководство по эксплуатации 1
