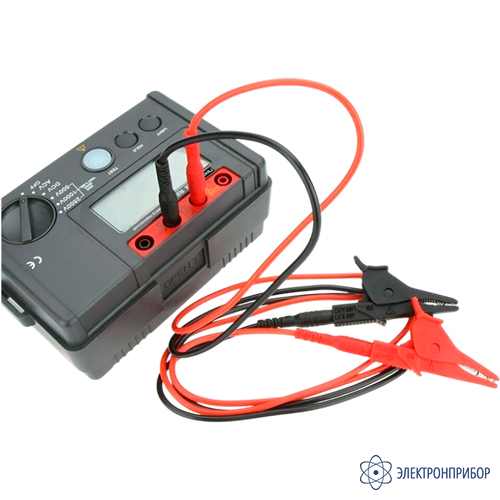

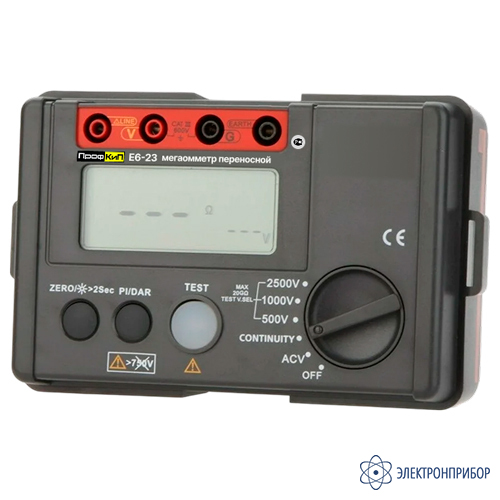

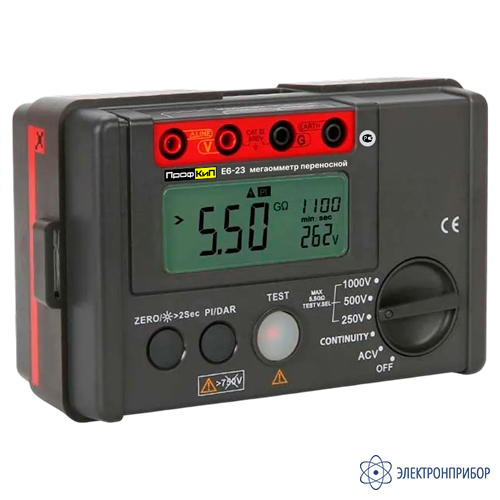

ПрофКиП Е6-23 — мегаомметр цифровой (500В ... 2500В)
Код товара: 82258-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
94864-25 до 11.03.2030
-
Производитель
Сертификаты
Назначение мегаомметра цифрового (500В ... 2500В) ПрофКиП Е6-23:
Мегаомметры цифровые переносные ПрофКиП Е6-23 предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания. Измеренные значения отображаются на жидкокристаллическом дисплее. Прибор может быть использован при производстве, эксплуатации, ремонте и метрологической аттестации электроэнергетического и радиоэлектронного оборудования, а также при производстве кабельной продукции, изоляционных материалов, радиоэлектронных элементов.
Особенности мегаомметра цифрового (500В ... 2500В) ПрофКиП Е6-23:
- номинальное испытательное напряжение: 500/1000/2500 В;
- диапазон измерения сопротивления изоляции: 0,01 МОм … 20 ГОм;
- измерение напряжения переменного тока 750 В;
- определение дополнительных характеристик изоляции (DAR и PI);
- ток короткого замыкания <2 мA;
- автоматическая настройка диапазона;
- автоматический расчет удельного сопротивления;
- высокая точность;
- защита от перегрузки;
- подсветка дисплея;
- фиксация показаний;
- индикатор разряженной батареи.
Принцип действия мегаомметра цифрового (500В ... 2500В) ПрофКиП Е6-23:
Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления.
Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера.
-
-
Технические характеристики мегаомметра цифрового (500В ... 2500В) ПрофКиП Е6-23:
Метрологические характеристики в режиме измерения сопротивления постоянного тока Номинальное значение испытательного напряжения постоянного тока, В Предел измерений Разрешение Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм 500 10,99 МОм 0,01 МОм ± (3,0·10-2 Rизм + 5r) 109,0 МОм 0,1 МОм 1090 МОм 1 МОм ± (5,0·10-2 Rизм + 5r) 5 ГОм 0,01 ГОм ± (10,0·10-2 Rизм + 5r) 1000 10,99 МОм 0,01 МОм ± (3,0·10-2 Rизм + 5r) 109,0 МОм 0,1 МОм 1090 МОм 1 МОм ± (5,0·10-2 Rизм + 5r) 5 ГОм 0,01 ГОм ± (10,0·10-2 Rизм + 5r) 2500 10,99 МОм 0,01 МОм ± (3,0·10-2 Rизм + 5r) 109,0 МОм 0,1 МОм 1090 МОм 1 МОм ± (5,0·10-2 Rизм + 5r) 10,90 ГОм 0,01 ГОм ± (10,0·10-2 Rизм + 5r) 20,0 ГОм 0,1 ГОм ± (10,0·10-2 Rизм + 5r) Метрологические характеристики в режиме измерения напряжения переменного тока Предел измерений, В Разрешение, В Частота измеряемого напряжения, Гц Пределы допускаемой абсолютной погрешности измерений, В 750 1 от 45 до 60 ±(2,0·10-2 Uизм + 3r) Общие характеристики Параметр Значение Условия эксплуатации температура окружающей среды, °С от 0 до +40 относительная влажность %, не более 80 Габариты (длина × ширина × высота), мм, не более 150 × 100 × 71 Масса, кг, не более 0,7 -
Комплект поставки ПрофКиП Е6-23

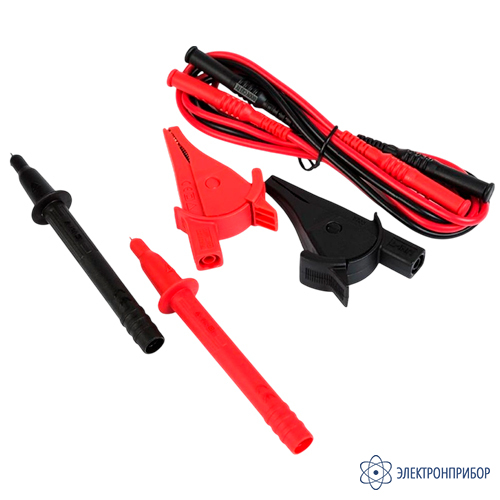

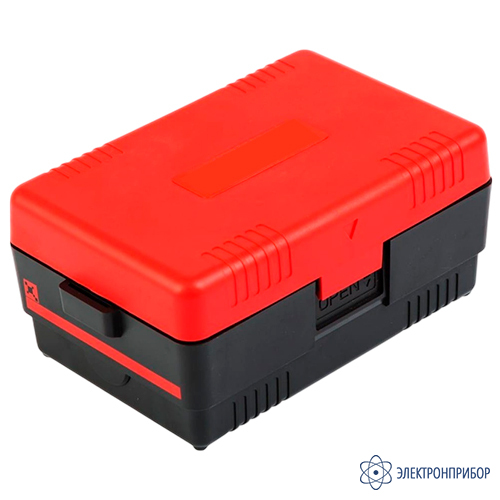

№ Наименование Количество 1 Мегаомметр цифровой (500В ... 2500В) ПрофКиП Е6-23 1 2 Измерительные провода, зажимы, щупы (комплект) 1 3 Руководство по эксплутатации 1 4 Сумка (кейс) для переноски и хранения 1 5 Упаковка 1 -
