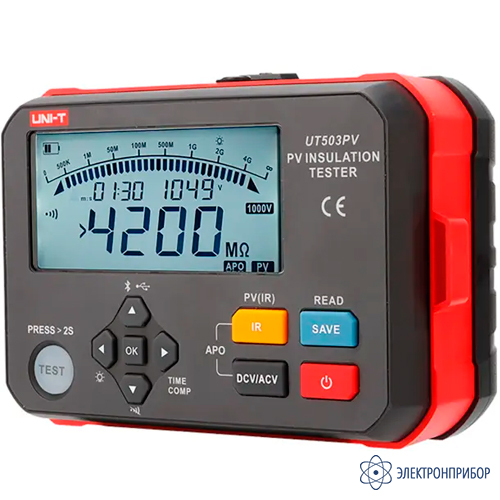

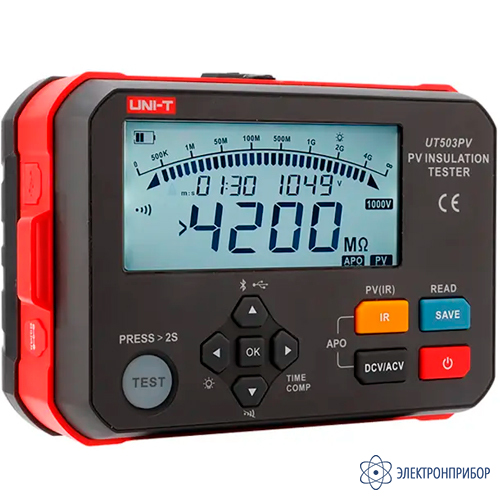

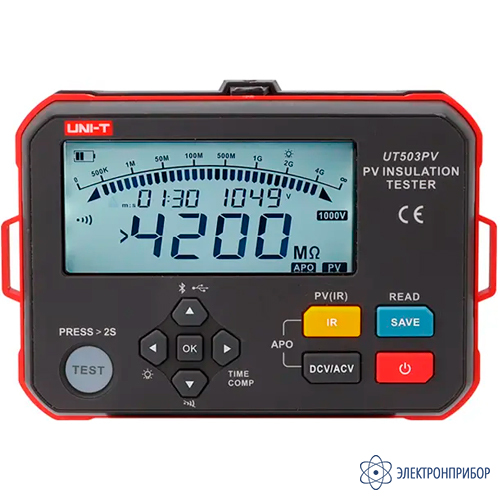

UNI-T UT503PV — измеритель сопротивления изоляции

Код товара: 85555

    • Гарантия

      1 год

    • Производитель

      UNI-T, Китай

    • Артикул

      UT503PV

    Назначение измерителя сопротивления изоляции UNI-T UT503PV:

    Измеритель сопротивления изоляции UNI-T UT503PV разработан специально для проверки безопасности и целостности фотогальванических (PV) систем. Прибор предназначен для измерения сопротивления изоляции между проводниками и землей в солнечных панелях, кабелях, инверторах и других компонентах солнечных электростанций.

    Особенности измерителя сопротивления изоляции UNI-T UT503PV:

    • испытательное напряжение 1000 В постоянного тока;
    • диапазон измерений до 4 ГОм;
    • автоматическое измерение полярности напряжения холостого хода;
    • функция разрядки конденсаторов после измерения;
    • защита от перегрузки и соответствие стандартам безопасности.

    Описание измерителя сопротивления изоляции UNI-T UT503PV:

    Специализация на солнечных энергосистемах. Мегаомметр создан для диагностики изоляции в PV-системах, где напряжение может достигать 1000 В DC. Прибор генерирует испытательное напряжение 1000 В, что соответствует требованиям европейских стандартов для проверки новых и эксплуатируемых солнечных установок. Это позволяет выявить повреждения изоляции, вызванные влагой, механическими повреждениями или старением кабелей.

    Высокая точность и безопасность. Прибор обеспечивает стабильное выходное напряжение и корректно работает даже в условиях высокого импеданса цепи. После завершения измерения он автоматически разряжает накопленный потенциал в тестируемом оборудовании, что предотвращает риск поражения током при отключении щупов.

    Автоматическое определение полярности. Перед началом измерения UNI-T UT503PV автоматически определяет полярность напряжения холостого хода на входе. Это исключает необходимость ручной проверки и минимизирует риск ошибки при подключении.

    Надежность и долговечность. Корпус изготовлен из ударопрочного пластика, устойчивого к ультрафиолету и перепадам температур. Щупы имеют качественную изоляцию, а клеммы защищены от случайного прикосновения. Прибор соответствует категории безопасности CAT III 1000 В.

    Выбор монтажников и сервисных бригад. Эта модель используется при установке, техническом обслуживании и ремонте солнечных электростанций. Устройство можно применять для проверки отдельных панелей, групп модулей, трасс кабелей и всего массива. Компактный размер и простота в работе делают его незаменимым инструментом для выездных бригад.

  • Технические характеристики измерителя сопротивления изоляции UNI-T UT503PV:

    Точность: ±(a% от показаний + b разрядов), гарантия — один год;
    Температура окружающей среды: 23°C ± 5°C (73,4°F ± 9°F);
    Влажность окружающей среды: 45% - 75% RH;
    Температурный коэффициент: при испытаниях вне диапазона заданной температуры (то есть выше 28°C или ниже 18°C) погрешность увеличивается на H × 0,25% на каждый градус Цельсия.

    Спецификации для измерения сопротивления изоляции (обычный режим)
    Положение Диапазон измерений Точность измерений Индикатор превышения диапазона Ток короткого замыкания
    125 В < 1,51 MОм только для справки > 1100 MОм < 1,5 мА
    Нагрузочная способность тока (только для обычного режима измерения изоляции): 1 мА ~ 1,2 мА (125 В, 0,125 MОм; 250 В, 0,25 MОм; 500 В, 0,5 MОм; 1000 В, 1 MОм)
    1,51 MОм ~ 100 MОм ± (1,5% + 5)
    100,1 MОм ~ 1000 MОм ± (5% + 6)
    250 В < 1,51 MОм только для справки > 2200 MОм
    1,51 MОм ~ 200 MОм ± (1,5% + 5)
    200,1 MОм ~ 2000 MОм ± (5% + 6)
    500 В < 1,51 MОм только для справки > 4200 MОм
    1,51 MОм ~ 1000 MОм ± (1,5% + 5)
    1001 MОм ~ 4000 MОм ± (5% + 6)
    1000 В < 1,51 MОм только для справки > 4200 MОм
    1,51 MОм ~ 1000 MОм ± (1,5% + 5)
    1001 MОм ~ 4000 MОм ± (5% + 6)
    Примечание: 1 MОм (МегаОм) = 1000 кОм = 106 Ом. Для измерения сопротивления изоляции может возникать значительное смещение, если емкостное сопротивление измеряемого объекта превышает примерно 100 нФ.
    Спецификации для измерения сопротивления изоляции фотогальванических (PV) систем
    Положение Диапазон измерений Точность измерений Индикатор превышения диапазона Ток короткого замыкания
    500 В < 1,51 MОм только для справки > 4200 MОм < 1,2 мА
    1,51 MОм ~ 1000 MОм ± (1,5% + 5)
    1001 MОм ~ 4000 MОм ± (5% + 6)
    1000 В < 1,51 MОм только для справки
    1,51 MОм ~ 1000 MОм ± (1,5% + 5)
    1001 MОм ~ 4000 MОм ± (5% + 6)
    Примечание: измерение не может быть выполнено корректно, если напряжение холостого хода солнечной строки или напряжение на измеряемом объекте превышает тестовое напряжение. Для режима PV 500 В используйте, если напряжение холостого хода ниже 500 В. Для режима PV 1000 В используйте, если напряжение холостого хода ниже 1000 В. Для объектов с напряжением более 900 В DC результат измерения — только для справки.
    Характеристики выходного напряжения для измерения обычного (conventional) сопротивления изоляции
    Номинальное напряжение Точность выхода Точность отображения Диапазон выходного напряжения Примечание
    125 В ± (0% ~ 20%) 1 В 125 В ~ 150 В В обычном режиме тестирования ступенчатое напряжение может быть установлено следующим образом:
    - для позиции 125 В: 125 В, 138 В, 150 В
    250 В 250 В ~ 300 В - для позиции 250 В: 125 В, 150 В, 175 В, 200 В, 225 В, 250 В, 275 В, 300 В
    500 В 500 В ~ 600 В - для позиции 500 В: 250 В, 300 В, 350 В, 400 В, 450 В, 500 В, 550 В, 600 В
    1000 В 1000 В ~ 1200 В - для позиции 1000 В: 500 В, 600 В, 700 В, 800 В, 900 В, 1000 В
    Характеристики измерения переменного/постоянного напряжения (AC / DC)
    Измеряемое напряжение Диапазон измерения Точность измерения Диапазон отображения Разрешение Индикация превышения диапазона
    DC напряжение 5 ~ 1000 В ± (1% + 4) 500 В: 5 ~ 499,9 В 0,1 В > 1050 В
    1000 В: 500 ~ 1050 В 1 В
    -5 ~ -1000 В -500 В: -5 ~ -499,9 В 0,1 В
    -1000 В: -500 ~ -1050 В 1 В
    AC напряжение 5 ~ 600 В
    50 Hz/60 Hz    		 300 В: 5 ~ 299,9 В 0,1 В > 630 В
    600 В: 300 ~ 630 В 1 В
    Примечание: если обнаруженное напряжение превышает пределы диапазона напряжений, предусмотренных Тестером, на дисплее появится индикация превышения напряжения.
    Общие характеристики
    Параметр Значение

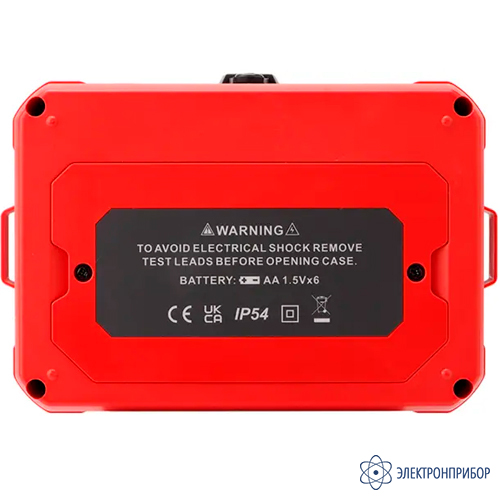

    Источник питания 6 × 1,5 В батарейки AA (LR6)
    Номинальное напряжение 125 В, 250 В, 500 В, 1000 В
    Точность выходного напряжения ± (0% ~ +20%)
    Диапазон измерения сопротивления изоляции 0,125 МОм ~ 4000 МОм
    Диапазон измерения PV-изоляции 0,50 МОм ~ 4000 МОм
    Ток короткого замыкания выхода < 1,5 мА
    Непрерывное измерение сопротивления изоляции ✔
    (режим измерения по умолчанию)
    Измерение по таймеру ✔
    Сравнительное измерение сопротивления ✔
    Измерение напряжения автоматическое определение AC / DC напряжения
    Шаг напряжения ✔
    Тест при внешнем напряжении в обычном режиме измерения сопротивления изоляции запрещено выполнять тест, если внешнее напряжение AC/ DC превышает примерно 25 В;
    в PV-режиме можно измерять сопротивление изоляции при внешнем напряжении DC менее 1000 В
    Таймер автоматическая запись времени тестирования;
    диапазон времени: 0 сек ~ 99 мин 59 сек
    Предупреждение о высоком напряжении если напряжение безопасности превышено — отображается мигающий символ опасного напряжения
    Автоматическая разрядка ✔
    Подсветка ручная / автоматическая
    Функция памяти возможность сохранять 1000 наборов данных измерений
    Функции связи передача данных на ПК (односторонняя) по USB;
    передача данных и обмен через Bluetooth-приложение
    Индикация уровня батареи ✔
    (если батарея разряжена — отображается индикатор зарядки при подключении питания)
    Автоотключение прибор автоматически выключается через 10 минут бездействия (если не генерируется высокое напряжение)
    Габариты прибора 161 (Д) × 117,3 (Ш) × 63 (В) мм
    Вес прибора 0,5 кг (с батареями)
    Рабочая высота ≤ 2000 м
    Защита от падений 1 м

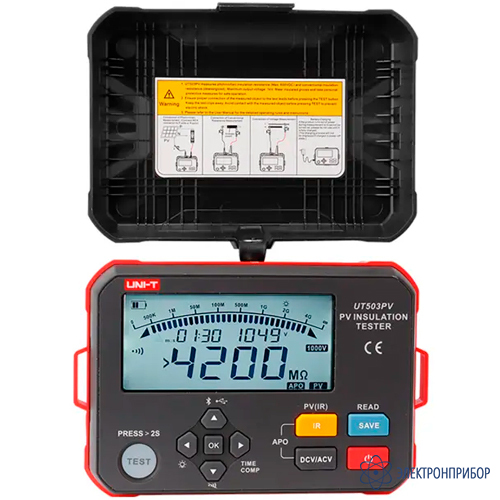

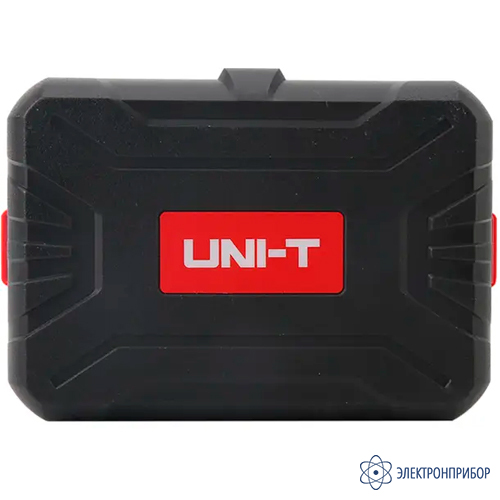

    Степень защиты корпуса IP54 (полная защита при закрытой крышке)
    Степень загрязнения 2
    Предназначение для использования в помещении
    Рабочая среда 0°C ~ 40°C, < 80% RH (без конденсации);
    40°C ~ 50°C, < 70% RH
    Условия хранения -20°C ~ +60°C, < 75% RH (без конденсации)
    Категория измерений CAT II 1000 V DC, CAT III 600 V
    Соответствие стандартам CE
    EN 61010-1
    EN IEC 61010-2-034
    EN 61557-1, -2
    Примечание: возможное количество измерений, пока напряжение батареи находится в рабочем диапазоне: приблизительно 790 раз (при выходе 1000 В DC, нагрузка 1 МОм, цикличность: 5 секунд ВКЛ / 25 секунд ВЫКЛ).

  • Комплект поставки UNI-T UT503PV

    № Наименование Количество
    1 Измеритель сопротивления изоляции UNI-T UT503PV 1
    2 Комплект тестовых щупов 1
    3 Батарейка AAА 1,5 В 6
    4 Футляр для переноски  1
    5 Руководство по эксплуатации  1
