АВЭМ 9, АВЭМ9

Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

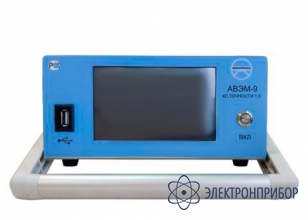

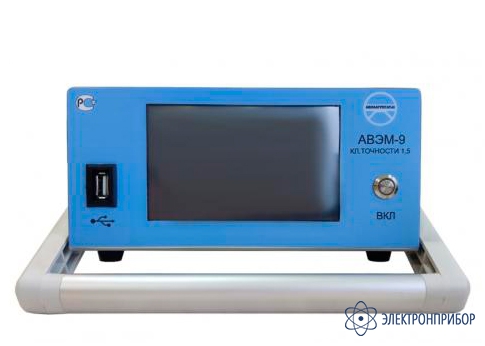

АВЭМ-9 — мегаомметр

Код товара: 73195
  • 88515-23

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      88515-23 до 15.03.2028

    Назначение мегаомметра АВЭМ-9:

    Мегаомметр АВЭМ-9 предназначен для измерений сопротивления изоляции постоянному току, а также контроля состояния изоляции электрических цепей, не находящихся под напряжением.

    Область применения мегаомметров – измерение сопротивления и контроль состояния изоляции электрических цепей, не находящихся под напряжением.

    Описание мегаомметра АВЭМ-9:

    Принцип действия мегаомметра основан на измерении тока, протекающего через измеряемое сопротивление, при воздействии испытательного напряжения постоянного тока заданной величины. При этом аналоговые величины напряжения и тока преобразуются в цифровую форму с помощью АЦП, обрабатываются, а затем отображаются на сенсорном жидкокристаллическом дисплее.

    Питание мегаомметра сетевое и автономное – от встроенного литий-ионного аккумулятора 12 В. Зарядка осуществляется с помощью блока питания, поставляемого в комплекте.

    Диапазоны измерений переключаются автоматически. Высокое испытательное напряжение формируется с помощью импульсного преобразователя из напряжения питания.

    Программное обеспечение мегаомметра АВЭМ-9:

    Программное обеспечение мегаомметров является их составной и неотъемлемой частью.

    Конструкция мегаомметров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию, так как ПО прошито в микропроцессоре, жестко установленном внутри печатной платы.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.

  • Технические характеристики мегаомметра АВЭМ-9:

    Параметр Значение
    Основные технические характеристики
    Параметры электрического питания от АКБ:
    - напряжение постоянного тока, В
    от 9,5 до 12
    Параметры электрического питания от сети переменного тока:
    - напряжение, В
    - частота, Гц
    от 207 до 253
    от 49,8 до 50,2
    Потребляемая мощность, ВА, не более 24
    Габаритные размеры, мм, не более 190х200х250
    Масса, кг, не более 1,7
    Время установления рабочего режима, с, не более 10
    Рабочие условия измерений:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %, при 30 °C, не более
    - атмосферное давление, кПа
    от -10 до +45
    90
    от 84 до 106,7
    Основные метрологические характеристики
    Пределы допускаемой относительной погрешности измерения сопротивления, %, не более ±1,5
    Пределы допускаемой относительной погрешности воспроизведения измерительного напряжения, создаваемого мегаомметром на объекте измерения, %, не более ±10
    Диапазон измерения сопротивлений изоляции 300 кОм – 100 ГОм
    Номинальные значения измерительного напряжения, В 500, 1000, 2500
    Значение выходного тока, через измеряемую цепь, мА, не более 2
    Соответствия испытательного напряжения и измеряемого сопротивления
    Номинальное значение испытательного напряжения, В Диапазон измерение сопротивления изоляции
    500 от 300 кОм до 1 ГОм
    1000 от 700 кОм до 100 ГОм
    2500 от 2 МОм до 100 ГОм

  • Комплект поставки АВЭМ-9

    № Наименование Количество
    1 Мегаомметр АВЭМ-9 1
    2 Блок питания 12 В, ток нагрузки 2 А 1
    3 Комплект измерительных кабелей 1
    4 Паспорт 1
    5 Руководство по эксплуатации* 1

    * Поставляется по запросу покупателя в кратком или полном содержании.

    Дополнительная комплектация АВЭМ-9

    (Поставляется за отдельную плату)

    № Наименование
    1 Сумка для мегаомметра АВЭМ-9
