ПрофКиПЕ617, ПрофКиП Е 6 17

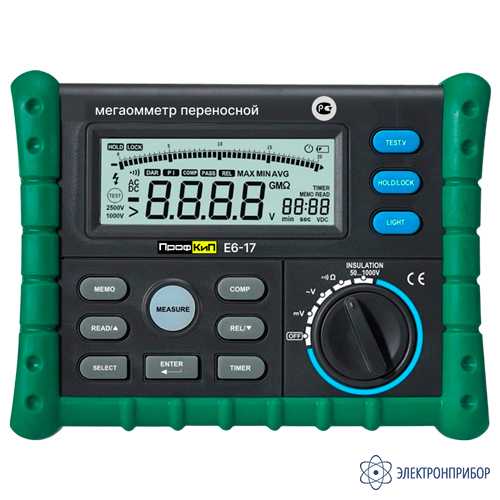

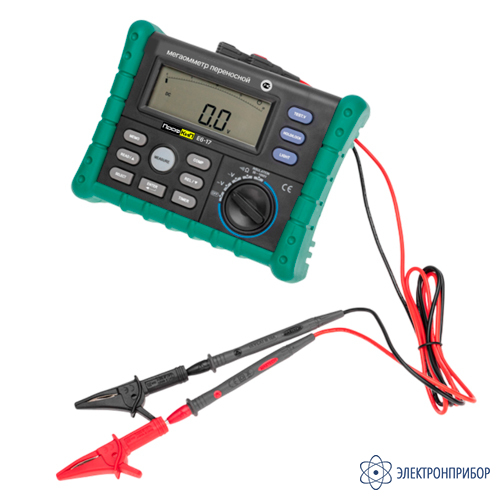

ПрофКиП Е6-17 — мегаомметр цифровой (50В ... 1000В)
Код товара: 82245-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
94864-25 до 11.03.2030
-
Производитель
Сертификаты
Назначение мегаомметра цифрового (50В ... 1000В) ПрофКиП Е6-17:
Мегаомметры цифровые переносные ПрофКиП Е6-17 предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания. Измеренные значения отображаются на жидкокристаллическом дисплее. Мегаомметры применяются для оперативного контроля сопротивления и параметров изоляции, при настройке, испытаниях и обслуживании промышленного оборудования и электросетей, оснащения мастерских, предприятий и организаций, обслуживающих электросети.
Особенности мегаомметра цифрового (50В ... 1000В) ПрофКиП Е6-17:
- номинальное испытательное напряжение: 50/100/250/1000 В;
- диапазон измерения сопротивления изоляции: 0,01 МОм … 10 ГОм;
- измерение напряжения переменного тока 750 В;
- измерение напряжения постоянного тока 1000 В;
- определение наличия напряжения при измерении сопротивления изоляции: блокировка измерения при наличии на входе напряжения больше 20 В;
- память данных: 20 значений;
- автоматическое вычисление индекса поляризации и диэлектрического поглощения;
- автоматическая разрядка для емкостной нагрузки;
- режим относительных измерений;
- определение максимального, минимального и средних значений;
- подсветка дисплея;
- графическая шкала;
- фиксация показаний;
- индикатор разряженной батареи.
Принцип действия мегаомметра цифрового (50В ... 1000В) ПрофКиП Е6-17:
Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления.
Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера.
-
-
Технические характеристики мегаомметра цифрового (50В ... 1000В) ПрофКиП Е6-17:
Метрологические характеристики в режиме измерения сопротивления постоянного тока Номинальное значение испытательного напряжения постоянного тока, В Предел измерений Разрешение Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм 50 20 МОм 0,01 МОм ± (3,0·10-2 Rизм + 5r) 50 МОм 0,1 МОм 100 20 МОм 0,01 МОм 100 МОм 0,1 МОм 250 20 МОм 0,01 МОм 200 МОм 0,1 МОм 250 МОм 1 МОм 500 20 МОм 1 МОм 200 ГОм 0,01 ГОм 500 МОм 0,1 ГОм 1000 200 МОм 0,1 МОм 1000 МОм 1 МОм 5 ГОм 0,01 ГОм ± (5,0·10-2 Rизм + 10r) 10 ГОм 0,01 ГОм ± (10,0·10-2 Rизм + 20r) Метрологические характеристики в режиме измерения напряжения постоянного тока Предел измерений, В Разрешение, В Пределы допускаемой абсолютной погрешности измерений, В 200 0,1 ±(0,5·10-2 Uизм + 5r) 1000 1 Метрологические характеристики в режиме измерения напряжения переменного тока Предел измерений, В Разрешение, В Частота измеряемого напряжения, Гц Пределы допускаемой абсолютной погрешности измерений, В 200 0,1 от 45 до 60 ±(2,0·10-2 Uизм + 5r) 750 1 Общие характеристики Параметр Значение Условия эксплуатации температура окружающей среды, °С от 0 до +40 относительная влажность %, не более 80 Габариты (длина × ширина × высота), мм, не более 180 × 140 × 65 Масса, кг, не более 0,9 -
Комплект поставки ПрофКиП Е6-17

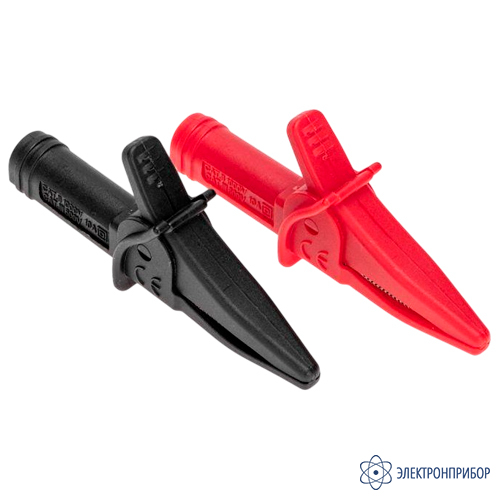

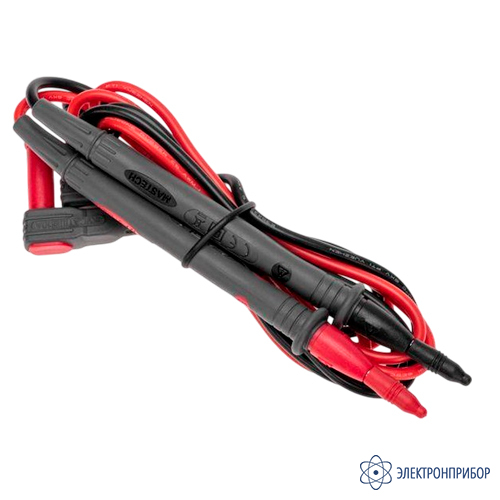

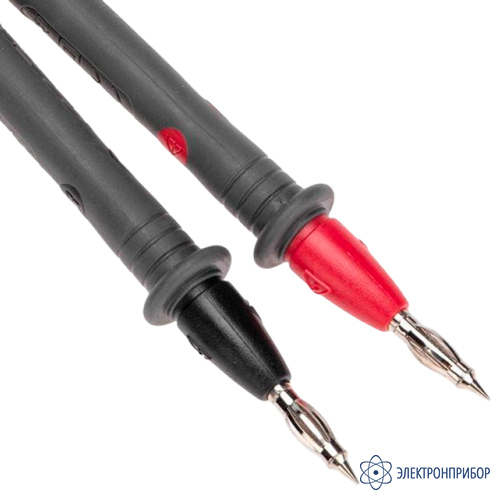

№ Наименование Количество 1 Мегаомметр цифровой (50В ... 1000В) ПрофКиП Е6-17 1 2 Измерительные провода, зажимы, щупы (комплект) 1 3 Руководство по эксплутатации 1 4 Сумка (кейс) для переноски и хранения 1 5 Упаковка 1 -
