C.A6543, CA 6543, CA6543

Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

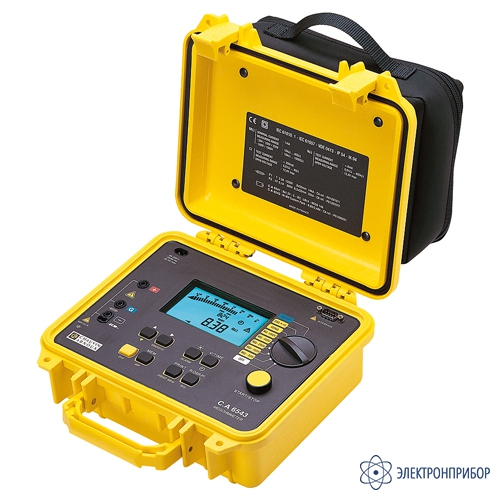

C.A 6543 — мегаомметр

Код товара: 20518
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      61209-15 до 24.07.2025

    • Производитель

      Chauvin Arnoux, Франция

    • Артикул

      P01138902

    Описание мегаомметра C.A 6543:

    Мегаомметр C.A 6543, контролируемый микропроцессором, обладает повышенными функциональными возможностями для измерения сопротивления изоляции (до 4 ТОм), напряжения AC/DC (1000 В), целостности цепи 40 Ом, и 20 Ом для цепи с силой тока 200 мА, сопротивления (400 КОм), и ёмкости (5 мкФ).

    Обладающая большими достижениями в создании измерительных инструментов для обеспечения техники безопасности, фирма CHAUVIN ARNOUX представляет новое поколение измерителей сопротивления изоляции. Мегаомметр С.А 6543 установлен в прочный корпус, он предназначен для эксплуатации в полевых условиях. Представляя передний край достижений в области технологии и функциональных возможностей, данный мегаомметр вскоре был признан прибором определяющим современный подход для измерения сопротивления изоляции в диапазоне измерения от 50 В до 1 кВ.

    На мегаомметре C.A 6543, также установлены аккумуляторные батареи со встроенным зарядным устройством, блок памяти объемом 128 килобайт, разъем RS-232, который позволяет полностью управлять мегомметром через персональный компьютер, передавать данные для обработки на компьютере, при использовании специально разработанного программного обеспечения (с выводом на дисплей кривой изменения сопротивления изоляции и другое)

    Особенности мегаомметра C.A 6543:

    • Автоматическое вычисление коэффициентов PI (индекса поляризации) и DAR (коэффициента диэлектрического поглощения);
    • Программирование продолжительности тестирования;
    • R(t) построение кривых;
    • Блокирование доступа к напряжению, использующемуся для проверки изоляции, что позволяет доверять проведение измерений менее квалифицированному персоналу;
    • Программирование сигнализации;
    • Сглаживание результатов измерений при выводе данных на дисплей;
    • Полное управление мегаомметром через персональный компьютер;
    • Удаленное управление срабатыванием триггера от сигнала управления полученного с пробника.

    Дополнительные функции мегаомметра C.A 6543:

    • Цифровая фильтрация при измерении сопротивления изоляции;
    • Дистанционный пробник;
    • Автоматическое измерение напряжения ао всех режимах;
    • Автоматическая регистрация внешнего напряжения до и после измерения;
    • Программирование порога для каждой величины и сигнал при выходе за пределы;
    • Управление продолжительностью измерения;
    • Защита плавкими предохранителями и регистрация их неисправности;
    • Автоматический разряд остаточного напряжения;
    • Индикация разряда и автоматическое выключение батарей.
  • Технические характеристики мегаомметра C.A 6543:

    Параметр Значение
    Сопротивление изоляции
    Испытательный сигнал постоянного тока 50; 100; 250; 500; 1000 В
    Диапазон измерения 2 кОм...40 ГОм
    40 ГОм...4ТОм
    Основная погрешность ±5% +3 ед
    ±15% +10 ед
    Сопротивление
    Диапазон измерения 0,01 Ом...400 кОм
    Основная погрешность ±3 % +3 ед
    Напряжение постоянного/перемнного тока
    Диапазон измерения 0 - 1000 В
    Основная погрешность ±1 % +3 ед
    Емкость
    Диапазон измерения 5 нФ...5 мкФ
    Основная погрешность ±10 % +1 ед
    Общие характеристики
    Дополнительно от температуры ±0,15% на 1°C
    Рабочие условия -10 °C...+55 °C, влажность ≤80% при 40 °C
    Питание 8 гальванических элементов 1,5 В габарита АА
    Исполнение Ударопрочный изолированный корпус
    Габариты 240 х185 х 110 мм
    Масса 3,4 кг

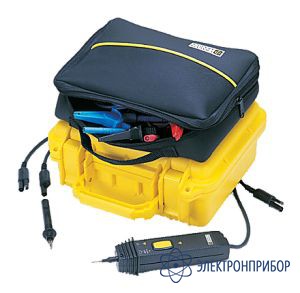

  • Комплект поставки C.A 6543

    Наименование Количество
    1 Мегаомметр C.A 6543 1
    2 Сумка для переноски 1
    3 Провод, длина 1,5 м 2
    4 Провод с усиленной изоляцией, длина 1,5 м 1
    5 Зажим типа «крокодил» 3
    6 Щуп 1
    7 Комплект батарей или шнур питания 1
  • Файлы для C.A 6543

Файлы для C.A 6543
