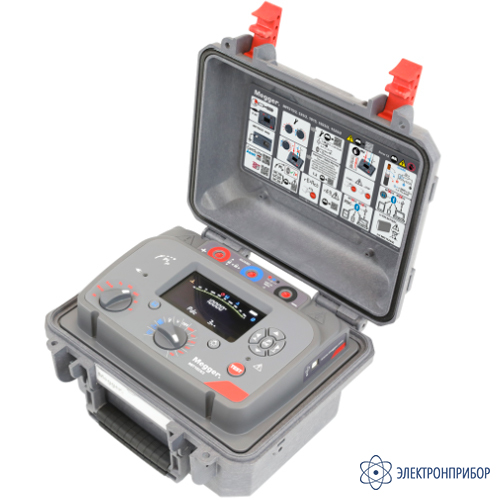

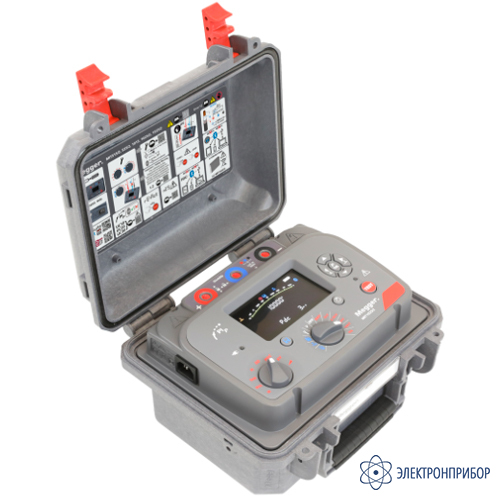

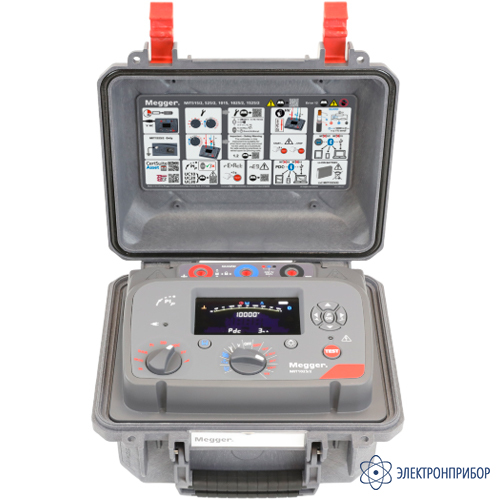

MIT1025/2 тестер сопротивления изоляции
Код товара: 85742-
-
Производитель
Описание тестера сопротивления изоляции MIT1025/2:
Серия измерителей сопротивления изоляции Megger Advanced на 5 кВ, 10 кВ и 15 кВ идеально подходит для инженеров и технических специалистов, выполняющих испытания изоляции трансформаторов, электродвигателей, распределительных устройств и кабелей на объектах с напряжением до 230 кВ. Приборы поддерживают режимы IR, DAR, PI, DD, SV, плавного повышения напряжения и PDC (с программным обеспечением), обеспечивая диагностические возможности, необходимые для оценки состояния оборудования и планирования технического обслуживания.
Каждая модель оснащена функцией PI Predictor для ускорения испытаний, внутренней памятью для хранения результатов и опциональной поддержкой Bluetooth для экспорта данных в PowerDB или CertSuite — ручная запись результатов не требуется.
Инновационный режим испытаний RE > Act, на который подана патентная заявка, позволяет выполнять точные измерения посредством контроля тока реабсорбции. Этот режим помогает предотвратить ошибочное признание изоляции годной или негодной вследствие воздействия тока реабсорбции, способствуя повышению безопасности. Кроме того, режим можно использовать для предотвращения возникновения опасных возвратных напряжений.
Выберите одну из трех моделей — MIT525/2, MIT1025/2 или MIT1525/2 — в зависимости от требуемого испытательного напряжения. Благодаря помехоустойчивости 6 мА и высокоэффективным защитным клеммам серия Advanced обеспечивает надежные результаты там, где не требуются дистанционное управление и работа в условиях помех, характерных для подстанций.
-
-
Технические характеристики тестера сопротивления изоляции MIT1025/2:
Параметр Описание Диапазон входного напряжения переменного тока 5 кВ, 10 кВ 90…264 Вскз, 47/63 Гц, 100 ВА 15 кВ 90…264 Вскз, 47/63 Гц, 200 ВА Аккумулятор 11,1 В, 5,2 Ач, соответствует требованиям безопасности IEC 62133:2003 Время работы от аккумулятора MIT515/2, MIT525/2 типовая продолжительность непрерывной работы составляет 6 часов при 5 кВ и нагрузке 100 МОм MIT1015, MIT1025/2 типовая продолжительность непрерывной работы составляет 4,5 часа при 10 кВ и нагрузке 100 МОм MIT1525/2 типовая продолжительность непрерывной работы составляет 4,5 часа при 15 кВ и нагрузке 100 МОм Автоматическое отключение при отсутствии действий прибор выключается через несколько минут для экономии заряда аккумулятора Время зарядки аккумулятора 2,5 часа после глубокого разряда 2 часа после обычного разряда Зарядка в течение 30 минут 1 час непрерывного испытания при 100 МОм и 5 кВ Испытательные напряжения MIT515/2, MIT525/2 250 В 500 В 1000 В 2500 В 5000 В MIT1015, MIT1025/2 500 В 1000 В 2500 В 5000 В 10000 В MIT1525/2 1000 В 2500 В 5000 В 10000 В 15000 В Пользовательская установка испытательного напряжения MIT515/2, MIT525/2, MIT1015 от 40 В до 1 кВ с шагом 10 В MIT1025/2, MIT1525/2 от 100 В до 1 кВ с шагом 10 В Все модели от 1 до 5 кВ с шагом 25 В Только MIT1525/2 от 5 до 15 кВ с шагом 25 В Погрешность MIT515/2, MIT525/2 при 23°C в диапазоне от 1 МОм 5000 В 2500 В 1000 В 500 В 250 В ±5% до 1 ТОм 500 ГОм 200 ГОм 100 ГОм 50 ГОм ±20% до 10 ТОм 5 ТОм 2 ТОм 1 ТОм 500 ГОм Погрешность MIT1015, MIT1025/2 при 23°C в диапазоне от 1 МОм 10000 В 5000 В 2500 В 1000 В 500 В ±5% до 2 ТОм 1 ТОм 500 ГОм 200 ГОм 100 ГОм ±20% до 20 ТОм 10 ТОм 5 ТОм 2 ТОм 1 ТОм Погрешность MIT1525/2 при 23°C в диапазоне от 1 МОм 15000 В 10000 В 5000 В 2500 В 1000 В ±5% до 3 ТОм 2 ТОм 1 ТОм 500 ГОм 200 ГОм ±20% до 30 ТОм 20 ТОм 10 ТОм 5 ТОм 2 ТОм Характеристики клеммы GUARD при измерении сопротивления изоляции 100 ГОм при 5000 В тестер может исключать из измерения ток IG, по меньшей мере в 5000 раз превышающий испытательный ток изоляции IL, с максимальной дополнительной погрешностью сопротивления 1% Диапазон аналогового дисплея от 100 кОм до 10 ТОм Диапазон цифрового дисплея MIT515/2, MIT525/2 от 10 кОм до 10 ТОм MIT1015, MIT1025/2 от 10 кОм до 20 ТОм MIT1525/2 от 10 кОм до 30 ТОм Ток короткого замыкания Серия Essential 3 мА номинально — технология регулирования максимальной мощности обеспечивает максимальную передачу мощности на всех нагрузках, а не только при коротком замыкании, превосходя многие тестеры на 5 мА Серия Advanced 1 мА, 3 мА по умолчанию;
6 мА при 5, 10 и 15 кВ (6 мА — только при питании от сети)Сигнализация сопротивления изоляции от 100 кОм до 1 ГОм Заряд конденсатора MIT515/2, MIT525/2 < 3 с/мкФ до 5 кВ MIT1015, MIT1025/2 < 5 с/мкФ до 10 кВ MIT1525/2 < 6,3 с/мкФ до 15 кВ Разряд конденсатора MIT515/2, MIT525/2 < 250 мс/мкФ для разряда от 5 кВ до 50 В MIT1015, MIT1025/2 < 250 мс/мкФ для разряда от 10 кВ до 50 В MIT1525/2 < 3500 мс/мкФ для разряда от 15 кВ до 50 В Диапазон ёмкости (выше 500 В) от 10 нФ до 25 мкФ (5 кВ, 10 кВ)
от 10 нФ до 50 мкФ (15 кВ)
(зависит от измерительного напряжения)Погрешность измерения ёмкости (23°C) ±10% ±5 нФ Погрешность выходного напряжения (> 200 В, 0…30°C): +4%, -0%, ±10 В от номинального испытательного напряжения при 1 ГОм Диапазон измерения тока от 0,01 нА до 6 мА Погрешность измерения тока (20°C) ±5% ±0,2 нА при всех напряжениях Подавление помех (шума), мАскз MIT515/2, MIT525/2 1 мА на каждые 250 В до максимума 3 мА MIT1015, MIT1025/2 1 мА на каждые 600 В, до максимума 3 мА MIT1525/2 1 мА на каждые 350 В, до максимума 6 мА Диапазон вольтметра от 30 до 660 В переменного или постоянного тока, 50/60 Гц Погрешность вольтметра ±3%, ±3 В Диапазон таймера до 99 минут, минимальная установка 15 секунд Объем памяти 5,5 часа непрерывной регистрации с интервалом 5 с или 33 зарегистрированных испытания PI, или 350 зарегистрированных испытаний IR Режимы испытаний MIT515/2, MIT1015 IR, IR(t), DAR, PI MIT525/2, MIT1025/2 IR, IR(t), DAR, PI, SV, DD, ramp test MIT1525/2 IR, IR(t), DAR, PI, SV, DD, ramp test Интерфейс USB Type B (устройство) Вывод данных в реальном времени USB, 1 показание/с (сопротивление, ток и напряжение) Условия окружающей среды Высота над уровнем моря:
- MIT515/2, MIT525/2, MIT1015, MIT1025/2
- MIT1525/2
3000 м, категория CAT измерительных проводов действительна до высоты 2000 м, необходимо применять правила безопасной работы, и нельзя прикасаться к зажимам до завершения разряда;
3000 мРабочая температура от -20 до 50°C Температура хранения от -25 до 65°C Влажность 90% RH без конденсации при 40°C Степень защиты IP65 при закрытой крышке, IP40 при открытой крышке Общие характеристики Безопасность:
- MIT515/2, MIT525/2, MIT1015, MIT1025/2
- MIT1525/2
соответствует требованиям IEC 61010-1, CAT IV 600 В до 3000 м
(прибор должен эксплуатироваться со всеми подключенными измерительными проводами на высоте более 2000 м);
соответствует требованиям IEC 61010-1, CAT IV 1000 В до 3000 мЭМС соответствует требованиям IEC 61326-1 Габаритные размеры 315 х 285 х 181 мм (5 кВ, 10 кВ)
360 х 305 х 194 мм (15 кВ)Масса 4,5 кг (MIT515/2, MIT525/2, MIT1015, MIT1025/2)
6,5 кг (MIT1525/2) -
Комплект поставки MIT1025/2
№ Наименование Количество 1 Тестер сопротивления изоляции MIT1025/2 1 -
