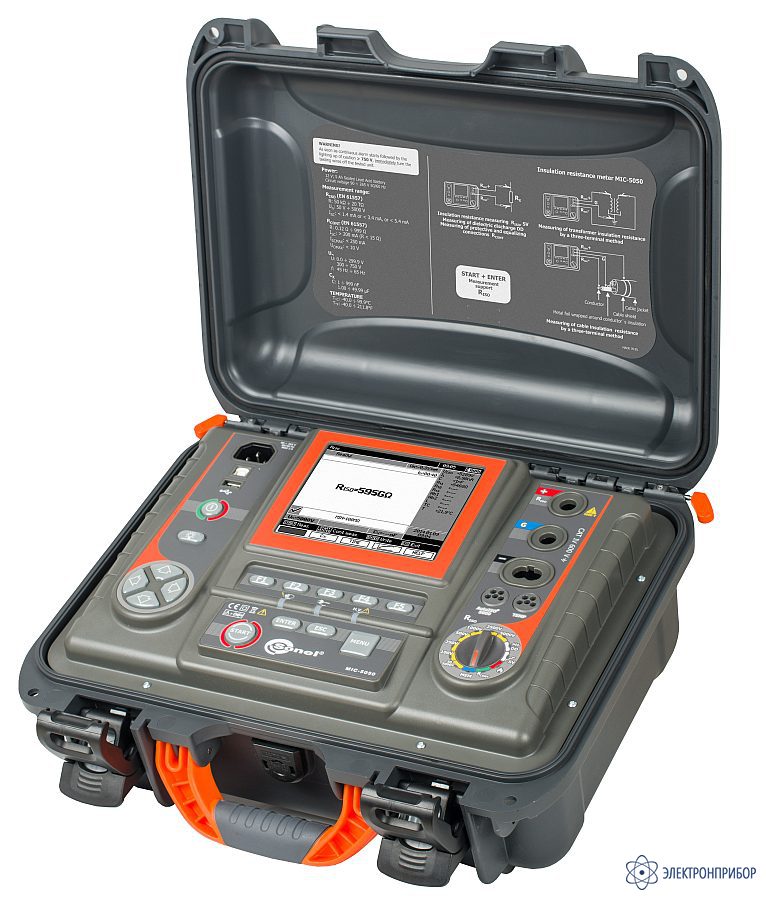

MIC-5050 — измеритель параметров электроизоляции
Код товара: 34281-
Акция
-
Гарантия
36 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
58907-20 до 28.02.2025
-
Производитель
-
Артикул
WMRUMIC5050

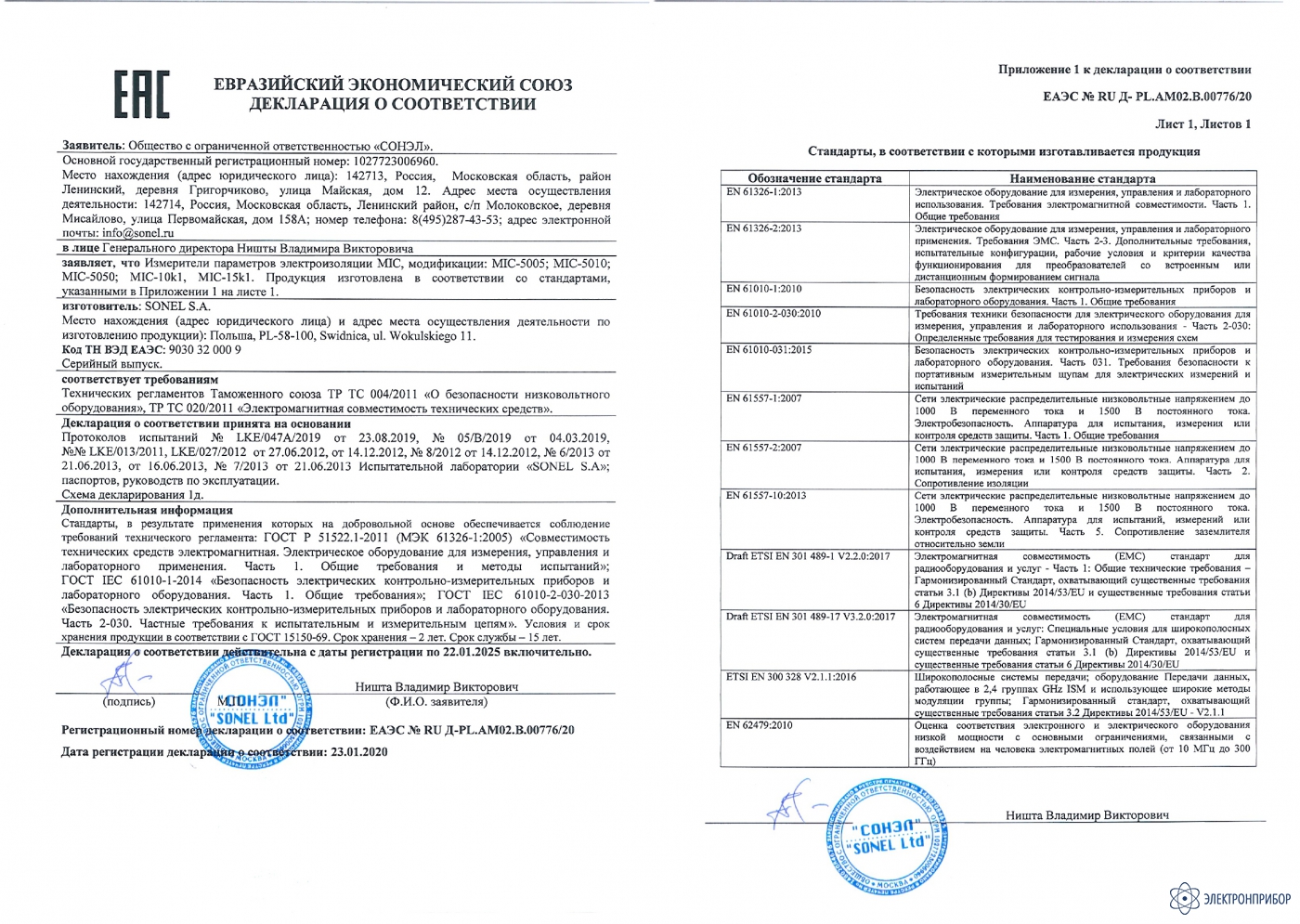

Сертификаты
Назначение и область применения измерителя параметров электроизоляции MIC-5050:
MIC-5050 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).
Основные характеристики измерителя параметров электроизоляции MIC-5050:
- Измерение сопротивления электроизоляции RISO до 20 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения — до 99'59 ';
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА , 3 мА или 5 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;
- Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение температуры с использованием дополнительного зонда;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Локализация повреждений (прожиг).
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение сопротивления защитных проводников RCONT током +200 мА (металлосвязь);
- Регулируемые пределы измерения RISO и RCONT;
- Измерение постоянного и переменного напряжения до 750 В;
- Отображение графиков на дисплее в процессе измерения;
- Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
- Поддержка опциональной мини Bluetooth клавиатуры;
- Графический дисплей 5,6 дюймов с подсветкой;
- Подсветка клавиатуры;
- Питание от электросети или встроенного аккумулятора;
- Встроенное зарядное устройство.
-
-
Технические характеристики измерителя параметров электроизоляции MIC-5050:
Диапазон Разрешение Основная погрешность ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ RISO Диапазон измерения согласно IEC ГОСТ IEC 61557-2-2013 для UN = 5 кВ: от 5,00 МОм до 20,0 ТОм 0,0...999 кОм 1 кОм ± (3 % и.в. + 10 е.м. р.) 1,00...9,99 МОм 0,01 МОм 10,0...99,9 МОм 0,1 МОм 100...999 МОм 1 МОм 1,00...9,99 ГОм 0,01 ГОм 10,0...99,9 ГОм 0,1 ГОм 100...999 ГОм 1 ГОм ± (3,5 % и.в. + 10 е.м. р.) 1,00…9,99 ТОм 0,01 TОм ± (7,5 % и.в. + 10 е.м. р.) 10,0...20,0 ТОм 0,1 TОм ± (12,5 % и.в. + 10 е.м. р.) ПРЕДЕЛЫ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ В ЗАВИСИМОСТИ ОТ УСТАНОВЛЕННОГО ИЗМЕРИТЕЛЬНОГО НАПРЯЖЕНИЯ Напряжение UISO Измерительный диапазон Измерительный диапазон с адаптером AutoISO-5000 50 В 200 ГОм 20,0 ГОм 100 В 400 ГОм 40,0 ГОм 250 В 1,00 ТОм 100 ГОм 500 В 2,00 ТОм 200 ГОм 1000 В 4,00 ТОм 400 ГОм 2500 В 10,00 ТОм 400 ГОм 5000 В 20,0 ТОм 400 ГОм ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ НАРАСТАЮЩИМ НАПРЯЖЕНИЕМ (SV) Напряжение UISO Шаг напряжения 50…1000 В 10 В 1000…5000 В 25 В ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА Диапазон отображения Разрешение Основная погрешность 0...29,9 В 0,1 В ± (2 % и.в. + 20 е.м.р.) 30...299,9 В 0,1 В ± (2 % и.в. + 6 е.м.р.) 30...750 В 1 В ± (2 % и.в. + 2 е.м.р.) Диапазон частот: от 45 Гц до 65 Гц. ИЗМЕРЕНИЕ ЕМКОСТИ Диапазон Разрешение Основная погрешность 1...999 нФ 1 нФ ±(5% и.в. + 5 е.м.р.) 1,00...49,9 мкФ 0,01 мкФ Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO.
Для измерительного напряжения ниже 100 В результат не гарантирован.ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ Диапазон отображения Разрешение Основная погрешность -40...+99,9 °С 1 °С ± (3 % и.в. + 8 е.м.р.) ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметр Значение Класс изоляции двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 Категория безопасности IV 600 В (III 1000 В) согласно ГОСТ IEC 61010-1-2014 Степень защиты корпуса согласно EN 60529 ГОСТ 14254-2015, IP54 Питание измерителя Литий-ионный аккумулятор (Li-Ion) 14,8 В 5,3 Aч SONEL Температура хранения -25...+70 °C Температура рабочая -20..+50 °C Относительная влажность 20..90 % Высота До 3000 м Питание зарядного устройства Электросеть 90..260 В / 50..60 Гц Дисплей ЖК, графический 5,6" Интерфейс USB или Bluetooth® Габаритные размеры 390×308×172 Масса измерителя Около 7 кг Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина» -
Комплект поставки MIC-5050
№ Наименование Описание Фото Количество Индекс 1 MIC-5050 - измеритель параметров электроизоляции Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).
1 WMRUMIC5005 2 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт.

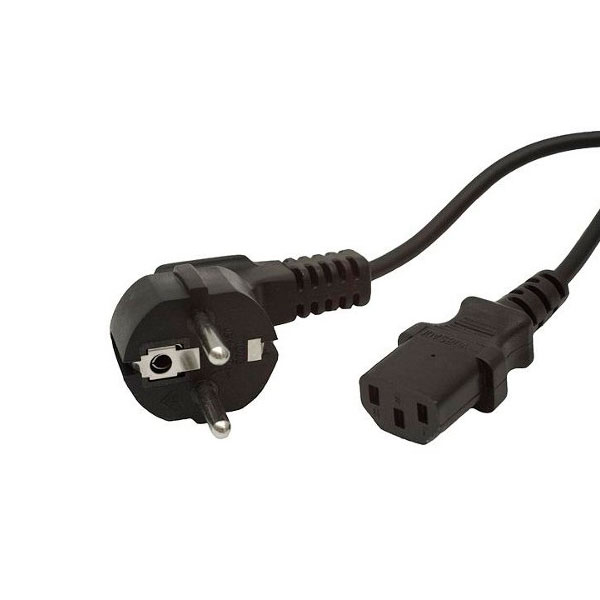

1 WAPRZUSB 3 Кабель сетевой стандарта IEC С13 Кабель сетевой стандарта IEC С13.
1 WAPRZ1X8BLIEC 4 Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой Используется для проведения измерений прибором.

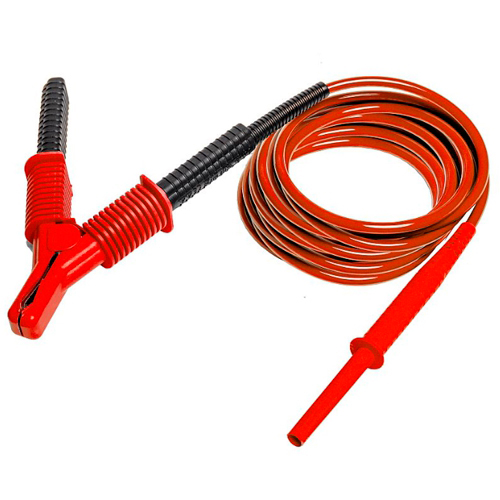

1 WAPRZ003BUKRO15KV 5 Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный Используется для проведения измерений прибором.
1 WAPRZ003REKRO15KV 6 Провод измерительный 3 м экранированный с разъемом «банан» и зажимом «Крокодил» 15 кВ черный Используется для проведения измерений прибором.
1 WAPRZ003BLKROE15KV 7 Футляр L4 Футляр для переноски прибора и аксессуаров: MIC-2505, MIC-2510, MIC-5005 (для аксессуаров), MIC-5010 (для аксессуаров), MIC-5050 (для аксессуаров), MIC-10k1 (для аксессуаров), MZC-305, MRU-20, MPI-505.
1 WAFUTL4 -
