TM-2501, TM 2501, TM2501, ТМ-2501, ТМ 2501, ТМ2501

Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

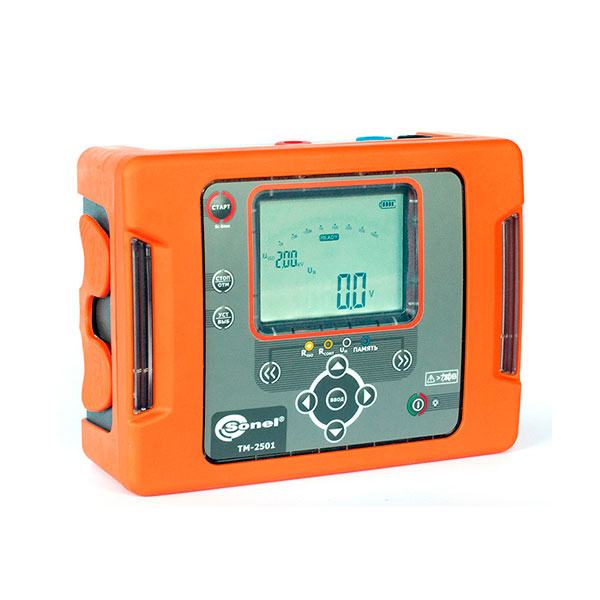

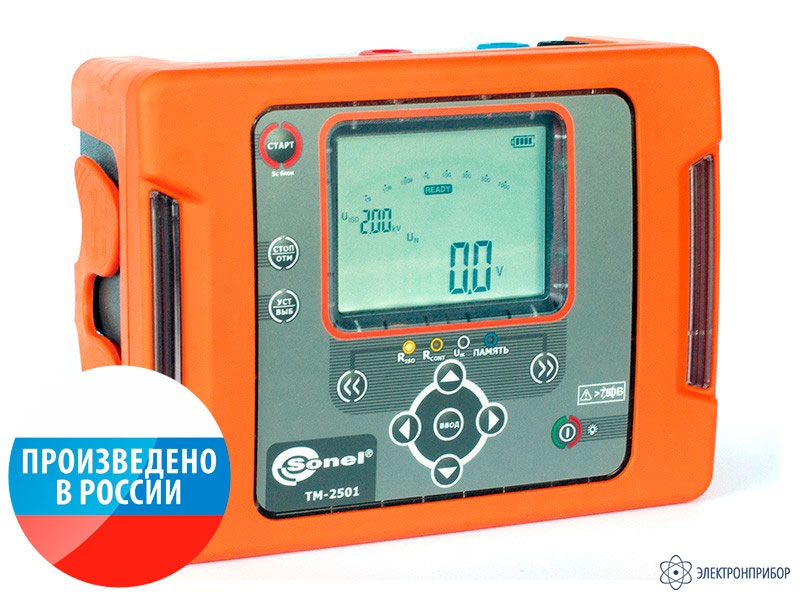

ТМ-2501 — измеритель параметров электроизоляции

Код товара: 38971
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

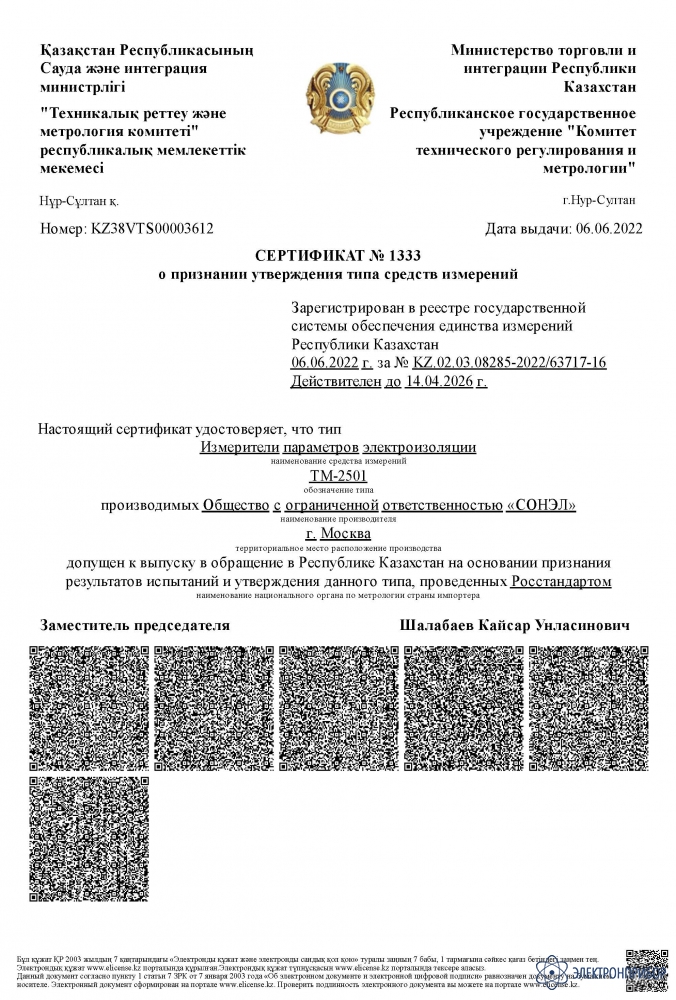

      63717-16 до 14.04.2026

    • Производитель

      Sonel, Россия

    • Артикул

      WMRUTM2501

    Назначение измерителя параметров электроизоляции TM-2501:

    TM-2501 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 1000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.

    Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и  сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

    Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

    Отличительной особенностью TM-2501 является возможность работы при использования внешнего источника питания: либо сеть 220 В, либо автомобильная сеть 12 В, либо внешний аккумулятор с выходным напряжением 12 В. При этом измеритель оснащен встроенным аккумулятором NiMH 9,6 В, 2 А×ч, что позволяет работать автономно.

    Особенности измерителя параметров электроизоляции TM-2501:

    • Измерительное напряжение до 2500 В: установка произвольной величины 100...2500 В с шагом 100 В;
    • Измерение сопротивления изоляции до 1000 ГОм (1 ТОм);
    • Вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
    • Индикация измеряемого сопротивления и тока утечки;
    • Автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
    • Измерение сопротивления контактов и защитных проводников Rcont током 200 мА с разрешением 0,01 Ом (металлосвязь);
    • Измерение напряжения переменного и постоянного тока до 750В;
    • Работа прибора от внутреннего аккумулятора, сети 220В, автомобильной сети 12В ("прикуривателя") или внешнего аккумулятора;
    • Сохранение результатов измерений в память и передача данных на ПК;
    • Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
    • Рабочий диапазон температур от -20°C до +50°C.
  • Технические характеристики измерителя параметров электроизоляции TM-2501:

    Диапазон Разрешение Основная погрешность
    Измерение напряжения переменного и постоянного тока (True RMS)
    0,0...750 В 1 В ±(3% и. в. + 2 е. м. р.)
    Диапазон частоты: 45...65 Гц
    Измерение сопротивления изоляции
    Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom...1,000 ТОм (IISOnom=1 мА)
    0,0...999,9 кОм 0,1 кОм ±(3% и. в. + 20 е. м. р.)
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...999,9 МОм 0,1 МОм
    1,000...9,999 ГОм 0,001 ГОм
    10,00...99,99 ГОм 0,01 ГОм
    100,0...999,9 ГОм 0,1 ГОм
    Превышение диапазона сигнализируется отображением >xxxx ГОм (где xxxx - это предельное значение для выбранного диапазона).
    Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведенной ниже.
    до 100 В 50 ГОм -
    200...400 В 100 ГОм -
    500...900 В 250 ГОм -
    1000...2400 В 500 ГОм -
    2500 В 1000 ГОм -
    Внимание:  Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:

    Для значения сопротивления изоляции
    где:
    RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя;
    UISOnom - номинальное напряжение измерения;
    IISOmax - максимальный ток преобразователя (1 мА).
    Низковольтное измерение сопротивления.
    Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА.
    Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом.
    0,00...19,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.)
    20,0...199,9 Ом 0,1 Ом
    200...999 Ом 1 Ом ±(4% и.в. + 3 е.м.р.)
    • Напряжение на разомкнутых измерительных проводниках: 4…24 В;
    • Выходной ток при R<2 Ом: мин. 200 мA;
    • Компенсация сопротивления измерительных проводников;
    • Измерение двунаправленным током.
    Дополнительные технические характеристики
    Параметр Значение
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности IV 600В (III 1000В) по PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP65
    Питание измерителя пакет аккумуляторов SONEL NiMH 9,6В, 2 А×ч
    Габаритные размеры 200×150×75 мм
    Масса измерителя 0,9 кг
    Температура хранения –20...+60° C
    Рабочая температура -20...+50° C
    Память результатов измерений 990 ячеек, 11880 результатов
    Интерфейс USB
  • Комплект поставки ТМ-2501

    Наименование Описание Фото Количество Индекс
    1 TM-2501 Измеритель параметров электроизоляции Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом. 1 WMRUTM2501

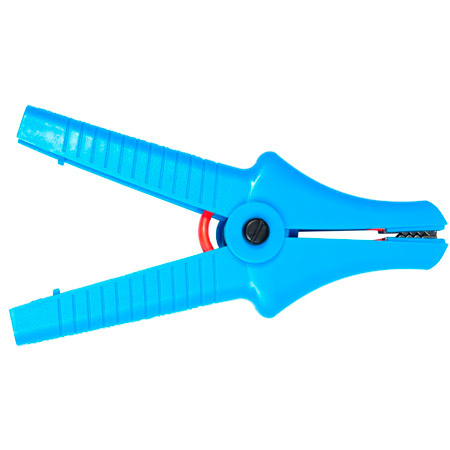

    2 Зажим «Крокодил» изолированный голубой К09 11 кВ Зажим «Крокодил» изолированный голубой К09 11 кВ. 1 WAKROBU32K09

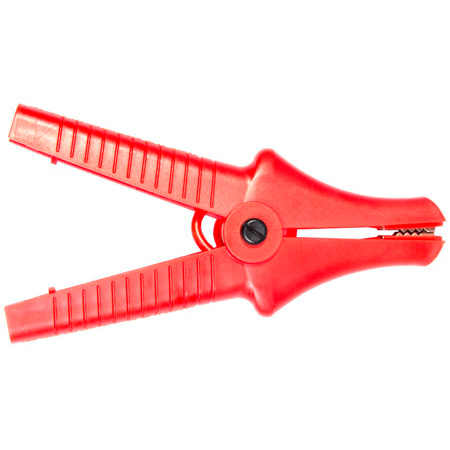

    3 Зажим «Крокодил» изолированный красный К09 11 кВ Зажим «Крокодил» изолированный красный К09 11 кВ. 1 WAKRORE32K09

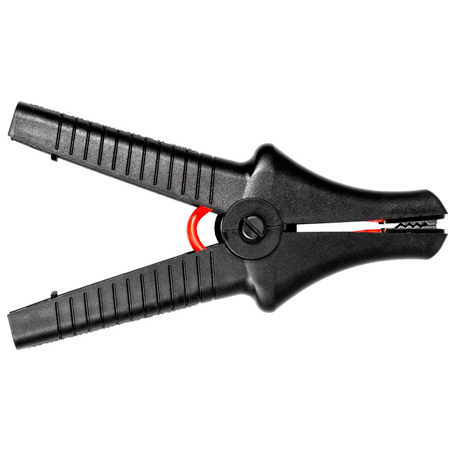

    4 Зажим «Крокодил» изолированный черный К09 11 кВ Зажим «Крокодил» изолированный черный К09 11 кВ. 1 WAKROBL32K09

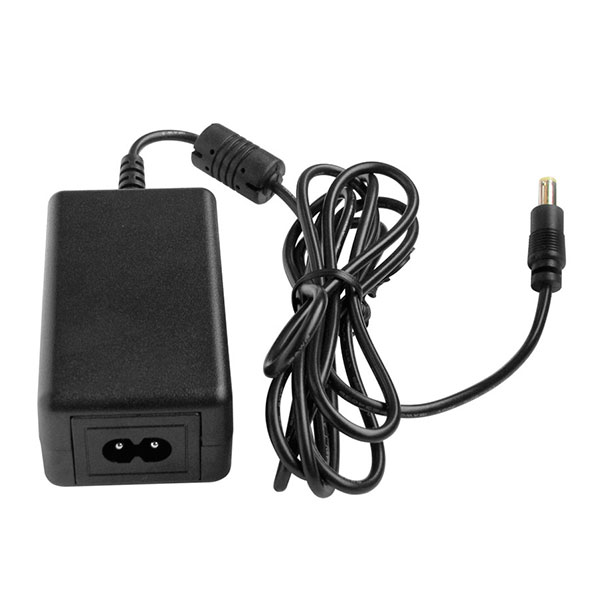

    5 Зарядное устройство для аккумуляторов Z7 Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525, TM-2501, TM-5001, TE-30. 1 WAZASZ7CZ
    6 Зонд острый с разъемом «банан» красный 5кВ Используется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB2
    7 Зонд острый с разъемом «банан» черный 5кВ Используется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBLOGB2

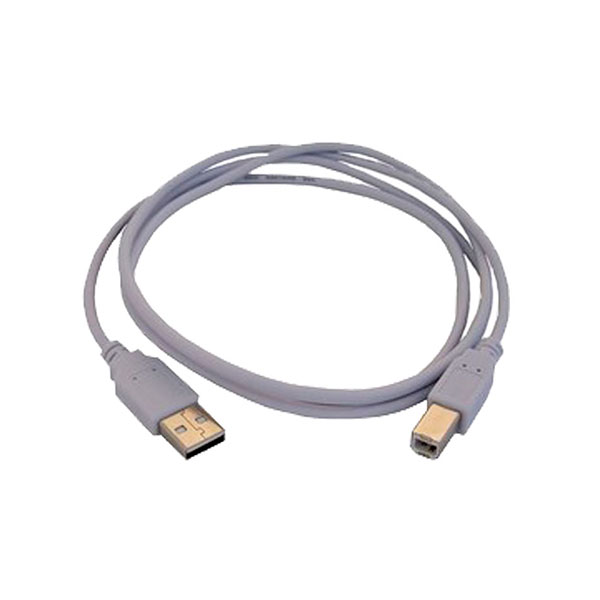

    8 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB

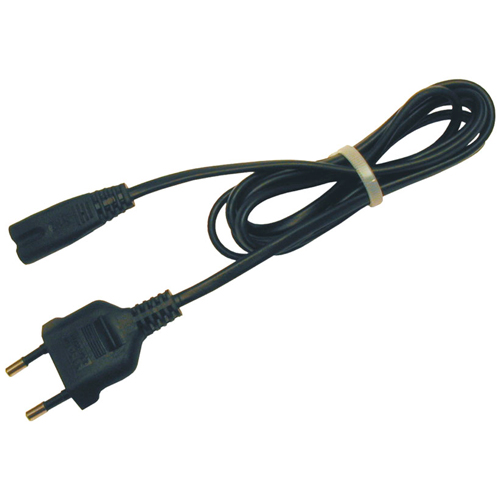

    9 Кабель сетевой Предназначен для зарядки аккумуляторов приборов. 1 WAPRZLAD230CZ

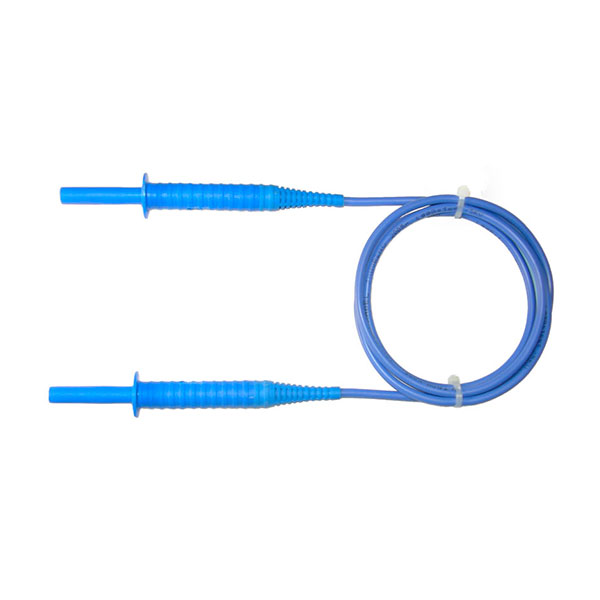

    10 Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой Предназначен для прибора типа MIC-5000. 1 WAPRZ1X8BUBB

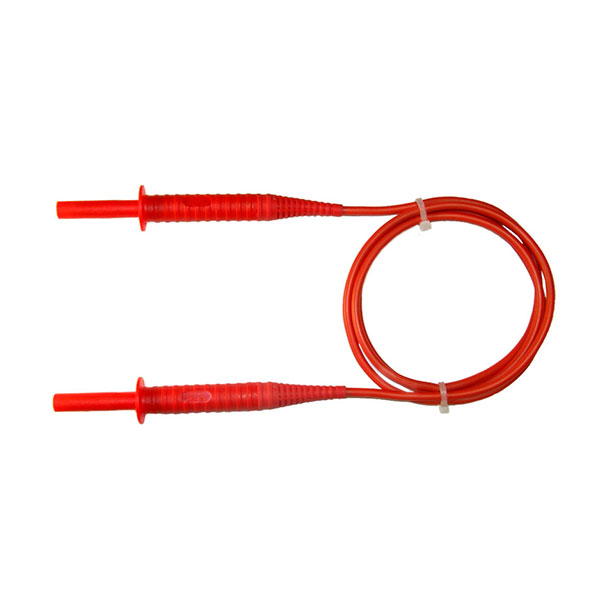

    11 Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный Предназначен для проведения измерений приборами MIC-5000, MPI-525. 1 WAPRZ1X8REBB

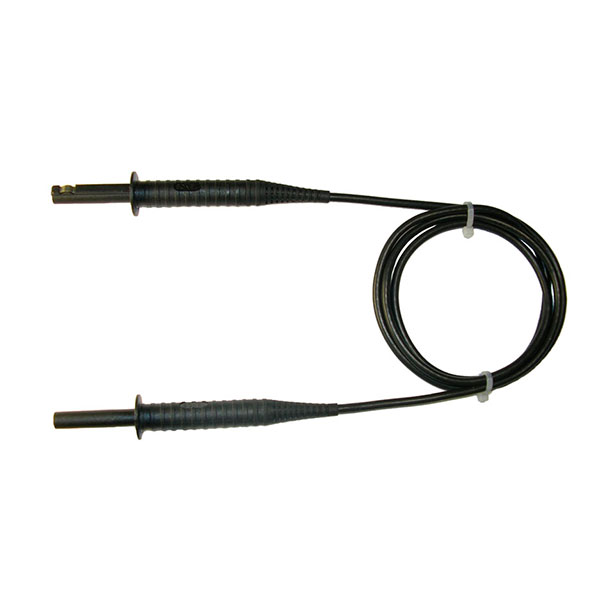

    12 Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный Предназначен для проведения измерений приборами MIC-5000, MPI-525. 1 WAPRZ1X8BLBB

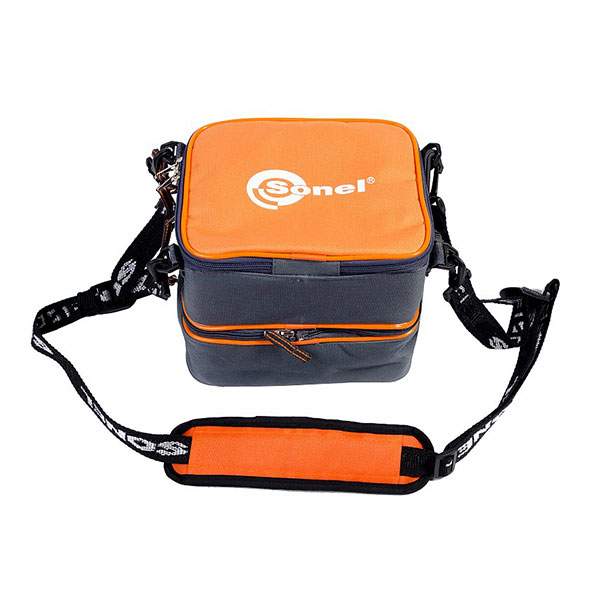

    13 Футляр M8 Футляр для прибора с отделение под аксессуары. Предназначен для упаковки и транспортировки прибора TM-2501. 1 WAFUTM8
