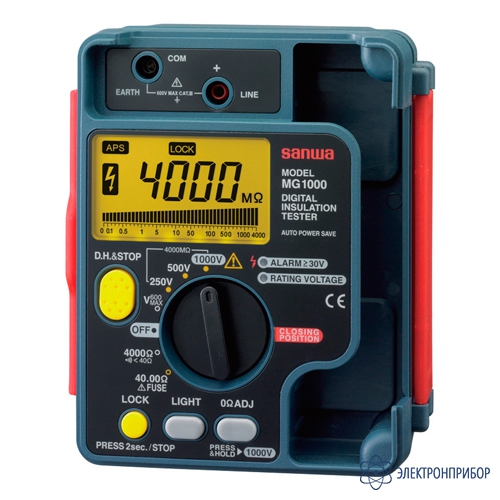

MG1000 — измеритель сопротивления изоляции

Сохранить в PDF Распечатать
  • Описание измерителя сопротивления изоляции MG1000:

    MG1000 является измерителем сопротивления изоляции с тестовым напряжением постоянного тока и предназначен для измерения сопротивления изоляции линий и оборудования электропитания с категорией до 600В КАТ III.

    Особенности измерителя сопротивления изоляции MG1000:

    • Разработан в соответствии с требованиями безопасности стандарта IEC61010-1;
    • Автоматическое определение наличия напряжения в точке подключения (>30 В переменного/постоянного тока);
    • Легко читаемый дисплей с крупными знаками и графическая шкала для псевдоаналогового отображения данных;
    • Функция автоматической фиксации последнего показания для безопасного считывания результата после окончания измерения;
    • ЖК-дисплей с возможностью задней подсветки;
    • Функция автоматического разряда емкости исследуемого проводника;
    • Режим измерения сопротивления в диапазоне до 40.00 Ом (ток короткого замыкания ≥ 200 мА).
  • Технические характеристики измерителя сопротивления изоляции MG1000:

    Параметр Значение
    Показание для переменного тока по измеренному среднему значению
    ЖК-дисплей максимальное показание 4200 с логарифмической графической шкалой
    Скорость обновления результата около 2 раз/сек.
    Выбор диапазона только автоматический;
    переход к большему диапазону: показание около 4200 и выше;
    переход к меньшему диапазону: показание около 380 и ниже
    Индикатор перегрузки "OL" на ЖК-дисплее;
    измерение напряжения: 780 В или выше;
    измерение сопротивления изоляции, сопротивления 4000 Ом, 40 Ом: показание около 4200 или выше
    Индикатор полярности "–" при отрицательном входном сигнале
    Индикатор разряженной батареи значек постоянно или мигает при напряжении 7,2 ~ 7,7 В или ниже
    Условия среды эксплуатации высота 2000 м или ниже, степень загрязнения II
    Условия эксплуатации от 0 до плюс 40 °C, отн. влажность 0~90% (без конденсации)
    Условия хранения от минус 10 до плюс 50 °C, отн. влажность 0~70% (без батареи)
    Источник питания элементы 1.5В x 6 штук, тип LR6
    Продолжительностьизмерения около 2 часов 30 минут
    Стандарты безопасности /EMC IEC61010-1 КАТ.III 600В, IEC6 1557- 1/2/4, IEC61326 (ЭМС), IEC60529-IP54, IEC61010-031 (TL-112)
    Габариты (ДхШхВ) 170х142х57 мм
    Масса около 820 г (включая батарею питания)
    Ток потребления около 7 мА для режима измерения напряжения
    Номинал испытательного напряжения и диапазоны измерения Центр шкалы Диапазон измерения Погрешность
    Сопротивление изоляции (кОм, МОм)
    250 В
    4,000 МОм/40,00 МОм/ 400,0 МОм/4000 МОм
    10 МОм номинальный диапазон 0,5~20,00 МОм ±(3%+4D)
    расширенный диапазон 0~0,49 МОм
    20,01~4000 МОм
    ±(5%+5D)
    500 В
    4,000 МОм/40,00 МОм/ 400,0 МОм/4000 МОм
    100 МОм номинальный диапазон 1,000~500 МОм ±(3%+4D)
    расширенный диапазон 0~0,999 МОм
    501~4000 МОм
    ±(5%+5D)
    1000 В
    4,000 МОм/40,00 МОм/ 400,0 МОм/4000 МОм
    100 МОм номинальный диапазон 2,000~1000 МОм ±(3%+4D)
    расширенный диапазон 0~1,999 МОм
    1001~4000 МОм
    ±(5%+5D)
    Параметр Значение
    Напряжение холостого хода 100~120% номинального испытательного напряжения
    Максимальный ток при номинальном напряжении 1,0-1,2 мА (номинальное напряжение/минимальное сопротивление: 250 В/0,25 МОм, 500 В/0,5 МОм, 1000 В/1 МОм)
    Ток короткого замыкания ≤2 мА
    Проверка наличия напряжения на линии Наличие напряжения переменного или постоянного тока ≥30 В на входе прибора, препятствующего проведению измерения, оповещается звуковым сигналом, а также свечением индикатора "ALARM"
    Замечание:
    1. При отображении на дисплее значения 2000 МОм и выше показание в младшем разряде всегда будет нулевым.
    2. Указанная выше погрешность измерения сопротивления гарантируется для приборов, как при снижении, так и при отсутствии испытательного напряжения.
    Диапазон Разрешение Погрешность Входное сопротивление Предельная перегрузка действия защиты
    Напряжение постоянного и переменного тока
    600 В 1 В ±(3%+2D) 9 МОм 780 Вдейст.
    Замечание: прибор автоматически определяет режим измерения переменного или постоянного тока.
    Чувствительность: ≥2 В.
    Диапазон частот: 45~400 Гц.
    Порог зажигания индикатора "ALARM": напряжение переменного или постоянного тока на входе прибора ≥30 В.
    Порог появления индикатора на дисплее и звукового сигнала: напряжение на входе прибора ≥600 Вдейст..
    Максимальное отображаемое значение: 780 В.
    Сопротивление, диапазон 4000 Ом/ "прозвонка" цепи
    4000 Ом 1 Ом ±(3%+3D) ≥3 В 600 Вдейст.
    Замечание: появление звукового сигнала при сопротивлении около 40 Ом; появление звукового сигнала и включение индикатора "ALARM" при наличии напряжения переменного или постоянного тока ≥30 В на входе прибора.
    Параметр Значение
    Сопротивление, диапазон 40,00 Ом
    Диапазон отображения 40,00 Ом
    Диапазон измерения 0,01~40,00 Ом
    Погрешность ±(3%+10D), после установки нулевого значения
    Разрешение 0,01 Ом
    Напряжение разомкнутой цепи 6 В, типовое
    Ток короткого замыкания минимум 200 мА (<2,0 Ом)
    Защита плавкий предохранитель (0,5 А/600 В)
    Замечание: при этом режиме графическая шкала не действует.
  • Комплект поставки MG1000

    Наименование Количество
    1 Измеритель сопротивления изоляции MG1000 1
    2 Измерительные щупы TL-112a 1
    3 Ремешок ST-50 1
    4 Батарея 1
    5 Руководство по эксплуатации 1
