C.A6545, CA 6545, CA6545

Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

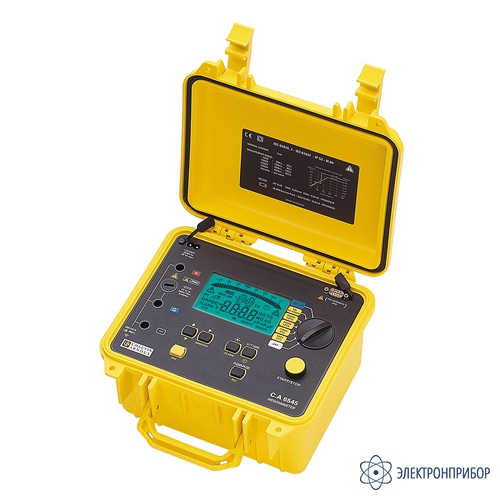

C.A 6545 — мегаомметр

Код товара: 20519
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      61209-15 до 24.07.2025

    • Производитель

      Chauvin Arnoux, Франция

    • Артикул

      P01139701

    Назначение мегаомметра C.A 6545:

    Мегаомметр C.A 6545 благодаря своему прочному корпусу, пригоден для работ в полевых условиях и на производстве и обеспечит высококачественный и точный контроль изоляции.

    Прибор имеет встроенный микропроцессор и позволяет измерять сопротивление изоляции до 10 ТОм при постоянном и переменном тестовом напряжении до 5 кВ, измерять емкость до 50 мкФ и остаточный ток до 3 мА.

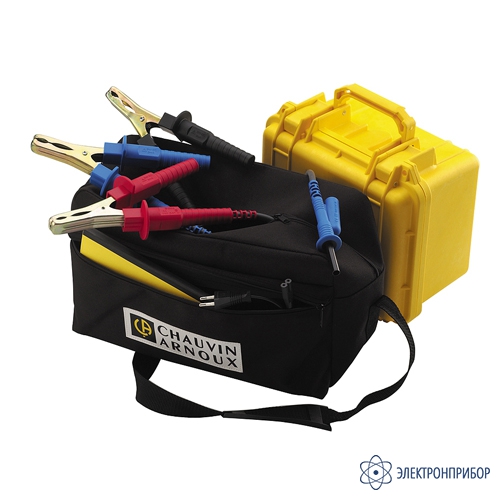

    Мегаомметр С.А 6545 поставляется вместе с сумкой, в которой находятся принадлежности, призванные сделать работу профессионала максимально эффективной. Зажимы и штеккеры надежно изолированы. Длина измерительных проводов 3 м (можно дополнительно заказать провода длиной 8 и 15 м). Имеется измерительный 3-х метровый защитный электрод для устранения влияния токов утечки.

    Особенности мегаомметра C.A 6545:

    • Большой ЖК-дисплей с подсветкой, цифровое и аналоговое отображение;
    • Диапазон измерений 30 кОм … 10 ТОм;
    • Построение графика R(t);
    • Контроль измерений во времени;
    • Исключение тестовых напряжений;
    • Функция сглаживания;
    • Установка предупредительного сигнала;
    • 4 предустановленных тестовых напряжения: 500, 1000, 2500 и 5000 В;
    • Установка тестового напряжения в диапазоне 40 … 5100 В с шагом 10 или 100 В;
    • Анализ качества изоляции: автоматическое вычисление параметров DAR (Коэффициент диэлектрического поглощения), PI (Индекс поляризации ) и DD (Коэффициент диэлектрического разряда) и отображение графика R(t).

    Дополнительные функции мегаомметра C.A 6545:

    • Цифровая фильтрация при измерении сопротивления изоляции;
    • Автоматическое измерение напряжения во всех режимах;
    • Автоматическая регистрация внешнего напряжения;
    • Программирование порога для каждой величины и сигнал при выходе за пределы;
    • Управление продолжительностью измерения;
    • Защита плавкими предохранителями и регистрация их неисправности;
    • Автоматический разряд остаточного напряжения;
    • Интерфейс RS 232;
    • Управление компьютером;
    • Печать через интерфейс RS 232;
    • Индикация разряда и автоматическое выключение батарей;
    • Часы реального времени.
  • Технические характеристики мегаомметра C.A 6545:

    Параметр Значение
    Сопротивление изоляции
    Испытательный сигнал постоянного тока

    500; 1000; 2500; 5000 В, или изменяемое от 50 до 5100В с шагом 10 или 100В

    Диапазон измерения 7 диапазонов авто
    40 ГОм...10 ТОм
    Основная погрешность Ниже 400 ГОм ±5% +3 ед
    Выше 400 ГОм ±15% +10 ед
    Дополнительно от тепмературы 1% +1 ед
    Сила тока утечки
    Диапазон измерения 0,25-10 нА
    10-100 нА
    100 нА-1 мА
    1-3 мА
    Основная погрешность ±15 % +10 ед
    ±15 %
    5 %
    10 %
    Дополнительно от тепмературы 0,3% +1 ед
    Напряжение постоянного/перемнного тока
    Диапазон измерения 4 диапазона авто 1-5100 В
    Основная погрешность ±1 % +5 ед Ниже 100 В
    ±1 % +1 ед Выше 100 В
    Дополнительно от тепмературы 0,3% +1 ед
    Емкость
    Диапазон измерения 5 нФ...5 мкФ
    Основная погрешность ±10 % +1 ед
    Дополнительно от тепмературы 0,3% +1 ед
    Общие характеристики
    Рабочие условия -10 °C...+55 °C, влажность ≤80% при 40 °C
    Питание аккумулятор с встроенным зарядным устройством 85...265 В
    Исполнение Ударопрочный изолированный корпус
    Габариты 270 х 250 х 180 мм
    Масса 4,3 кг
  • Комплект поставки C.A 6545

    Наименование Количество
    1 Мегаомметр C.A 6545 1
    2 Сумка для переноски 1
    3 Провод с высоковольтным штекером длиной 3 м с большим зажимом типа «крокодил» 2
    4 Провод с усиленной изоляцией с высоковольтным штекером длиной 3 м с большим зажимом типа «крокодил» 1
    5 Провод со штекером с обратным подключением (35 см) 1
    6 Шнур питания 1
