СИ525, СИ-525, CB525, CB 525, CI 525
Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

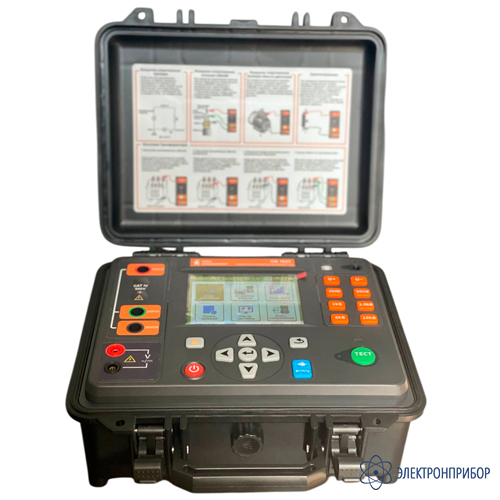

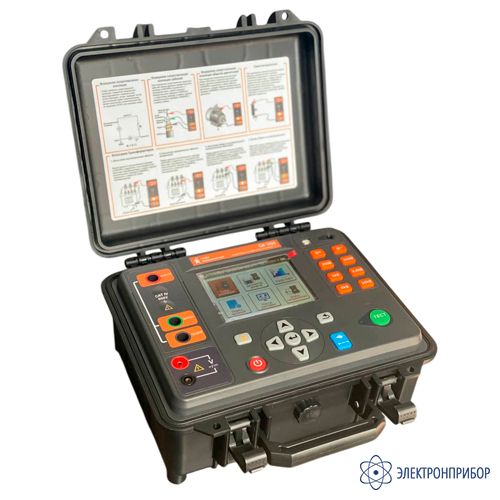

СИ 525 измеритель параметров изоляции
Код товара: 85998-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
95344-25 до 28.04.2030
-
Реестр промышленной продукции РФ
10870060
Сертификаты
Особенности измерителя параметров изоляции СИ 525:
Измеритель параметров изоляции СИ 525 (5 кВ) предназначен для проверки и обслуживания высоковольтного электрооборудования, такого как двигатели, трансформаторы, распределительные щиты и кабели.
Особенности измерителя параметров изоляции СИ 525:
- ударопрочное и атмосферостойкое исполнение;
- фильтрация помех (выход Guard);
- автоматический разряд;
- измерение коэффициентов абсорбции (DAR) и поляризации (PI);
- испытание при ступенчатом изменении напряжения (SV);
- измерение тока и ёмкости;
- сохранение полученных данных;
- диапазон измерений сопротивления: 0,001 MОм～10,00 TОм;
- разрешение: 0,001 MОм.
-
-
Технические характеристики измерителя параметров изоляции СИ 525:
Метрологические характеристики в режиме измерений сопротивления изоляции Номинальное испытательное напряжение, U, B Пределы измерений сопротивления изоляции Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм, ТОм 100 0,500 МОм ~ 5,00 ГОм 0,001 МОм ~ 0,01 ГОм ±(0,05·R + 5 е.м.р.) 50,0 ГОм 0,1 ГОм ±(0,1·R + 5 е.м.р.) 500 ГОм 1 ГОм ±(0,15·R + 5 е.м.р.) 250 1,000 МОм ~ 10,00 ГОм 0,001 МОм ~ 0,01 ГОм ±(0,05·R + 5 е.м.р.) 100,0 ГОм 0,1 ГОм ±(0,1·R + 5 е.м.р.) 1000 ГОм 1 ГОм ±(0,15·R + 5 е.м.р.) 500 2,000 МОм ~ 20,00 ГОм 0,001 МОм ~ 0,01 ГОм ±(0,05·R + 5 е.м.р.) 200,0 ГОм 0,1 ГОм ±(0,1·R + 5 е.м.р.) 2000 ГОм 1 ГОм ±(0,15·R + 5 е.м.р.) 1000 5,000 МОм ~ 50,00 ГОм 0,001 МОм ~ 0,01 ГОм ±(0,05·R + 5 е.м.р.) 500,0 ГОм 0,1 ГОм ±(0,1·R + 5 е.м.р.) 5000 ГОм 1 ГОм ±(0,15·R + 5 е.м.р.) 2500 10,00 МОм ~ 100,0 ГОм 0,01 МОм ~ 0,1 ГОм ±(0,05·R + 5 е.м.р.) 1000 ГОм 1 ГОм ±(0,1·R + 5 е.м.р.) 10,00 ТОм 0,01 ТОм ±(0,15·R + 5 е.м.р.) 5000 20,00 МОм ~ 200,0 ГОм 0,01 МОм ~ 0,1 ГОм ±(0,05·R + 5 е.м.р.) 2000 ГОм 1 ГОм ±(0,1·R + 5 е.м.р.) 10,00 ТОм 0,01 ТОм ±(0,2·R + 5 е.м.р.) Измерение емкости и тока Параметр Значение Измерение тока (Диапазон / Точность) 0,01 нА ~ 20,00 мА / 1,5 % ± 5 ед. мл. р. Измерение ёмкости (Диапазон / Точность) 0,010 мкФ ~ 100,0 мкФ / ±20% ± 0,005 мкФ Общие характеристики Функции Сопротивление изоляции, значение тока, значение ёмкости, индекс поляризации (PI), коэффициент диэлектрической абсорбции (DAR), автоматический разряд, отображение температуры окружающей среды, фильтр, время, хранение и сохранение данных Питание DC 14,8 B, 2600 мАч, литиевый аккумулятор, 16,8 В в полностью заряженном состоянии Напряжение 100 B, 250 B, 500 B, 1000 B, 2500 B, 5000 B, 10000 B Ток короткого замыкания ≥ 5 мА Подключения Клемма L: Клемма высокого напряжения. Подключите один конец измерительных проводов к клемме L, а другой конец должен быть подключен к тестируемому устройству Клемма G (Guard): защитная клемма, используется для обеспечения обратного пути для поверхностного тока утечки и минимизации его влияния на результаты Клемма E: клемма заземления, обычно подключаемая к клемме заземления или нейтрали измеряемого объекта Время Максимальное: 99 минут и 99 секунд, зависит от метода измерения, настраиваемое Разрешение Сопротивление изоляции: 0,001 МОм Дисплей 5,6 дюйма, цветной ЖК-дисплей Сохранение данных Данные автоматически сохраняются после завершения теста, до 1000 наборов данных, включая текущие данные теста, температуру окружающей среды, дату, время и другую информацию Просмотр данных на приборе Используйте кнопки, чтобы выбрать параметр «Просмотр данных» на главном экране и используйте стрелки для просмотра данных Автоматическое отключение Прибор автоматически выключится без работы через 15 минут Стандартные испытательные щупы 1 красный, 1 зеленый и 1 черный измерительные щупы с зажимом Заряд батареи Отображение оставшегося заряда батареи в режиме реального времени Размеры 320 мм (Д) х 240 мм (Ш) х 145 мм (В) Вес 3,25 кг (с установленными батареями) Передача данных Через USB порт, Bluetooth Интерфейс USB-порт, сохраненные данные можно загрузить на компьютер для сохранения или печати Условия работы -10°C ~ 50°C; отсутствие конденсата при относительной влажности ниже 80% Условия хранения -20°C ~ 60°C; отсутствие конденсата при относительной влажности ниже 70% Импульсное выдерживаемое напряжение AC 5 кВ 50 Гц, 1 минута между измерительными щупами и корпусом Диэлектрическая прочность Более 500 МОм между измерительными щупами и корпусом Категория безопасности CAT IV 600V -
Комплект поставки СИ 525

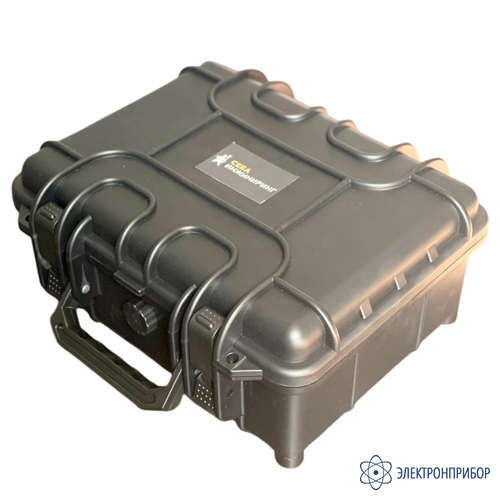

№ Наименование Количество 1 Измеритель параметров изоляции СИ 525 1 2 Измерительный щуп высокого напряжения, длина 3 м 1 3 Измерительные щупы с зажимами (красный, зеленый и черный), длина 3 м 3 4 Зарядное устройство (16,8 В / 1 А) 1 5 USB-кабель 1 6 Сумка 1 7 Руководство по эксплуатации 1 -
Файлы для СИ 525
