ПрофКиП ЦС0202/6Г, ПрофКиП ЦС0202/6Г

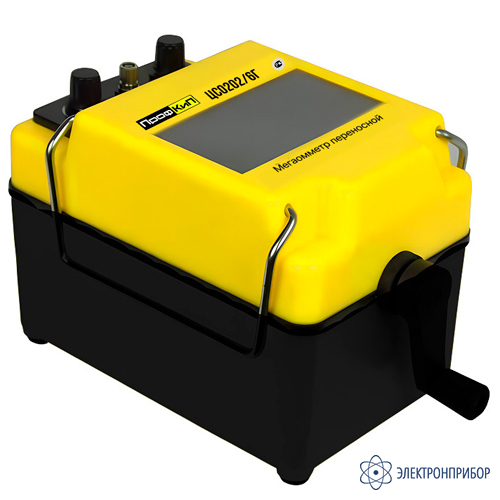

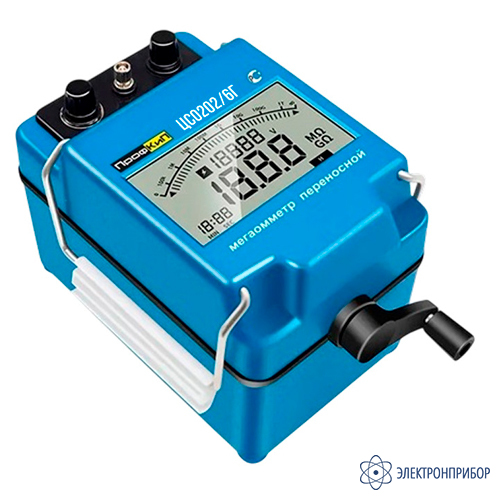

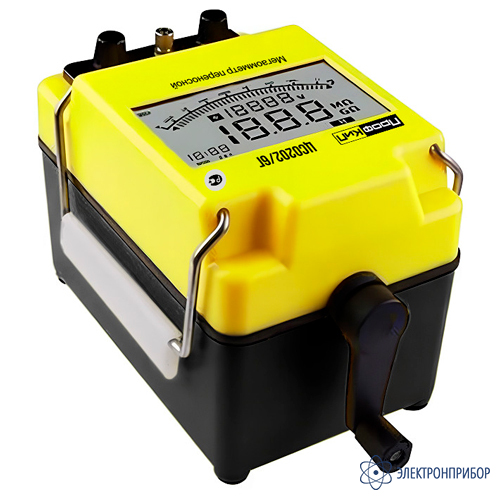

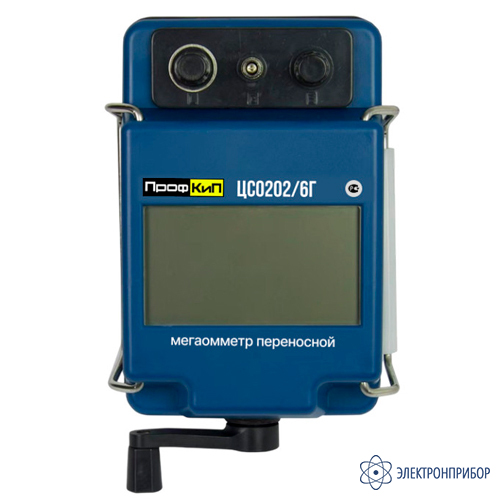

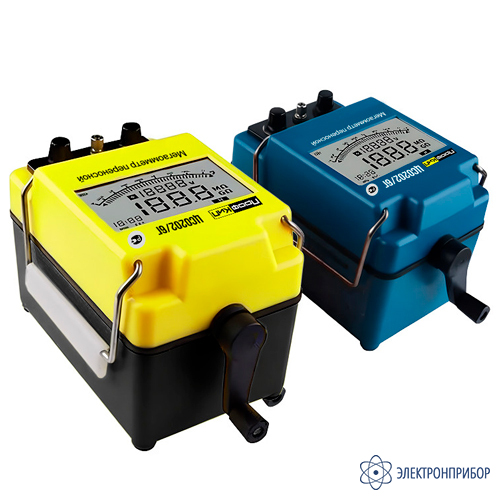

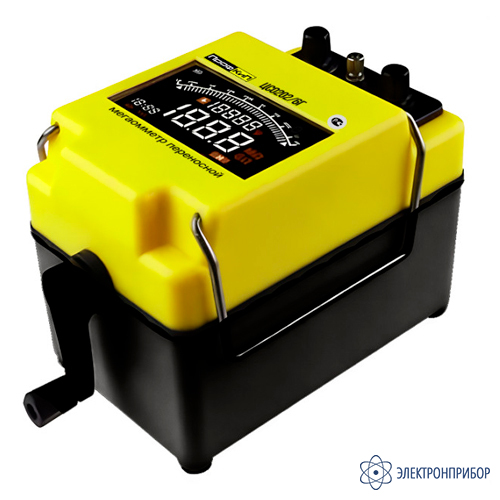

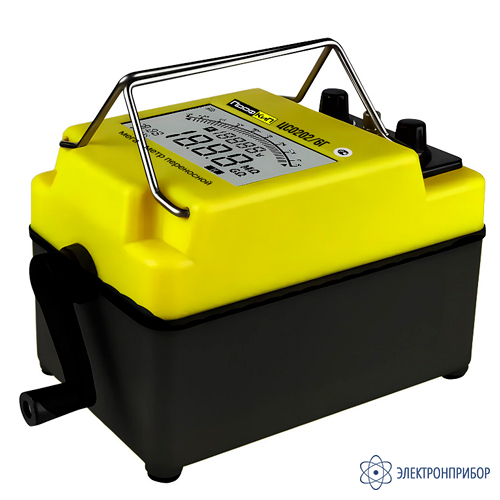

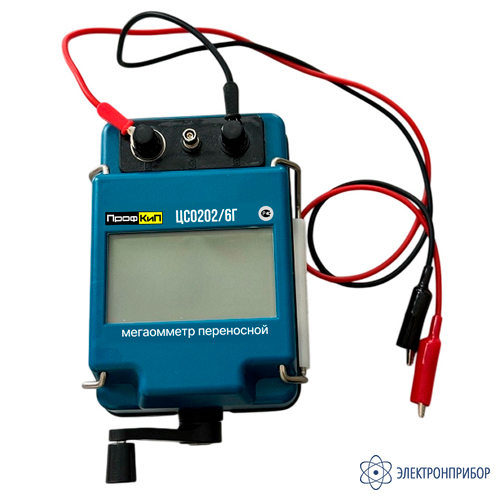

ПрофКиП ЦС0202/6Г — мегаомметр (5000В)
Код товара: 82297-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
95101-25 до 03.04.2030
-
Производитель
Сертификаты
Назначение мегаомметра (5000В) ПрофКиП ЦС0202/6Г:
Мегаомметры переносные ПрофКиП ЦС0202/6Г предназначены для измерения электрического сопротивления постоянного тока при проверке параметров изоляции. Мегаомметры применяются для оперативного контроля сопротивления и параметров изоляции, при настройке, испытаниях и обслуживании промышленного оборудования и электросетей, оснащения мастерских, предприятий и организаций, обслуживающих электросети. Особенностью мегаомметров ПрофКиП ЦС0202/6Г является отсутствие необходимости использовать стороннее питание в виде гальванических элементов, батарей аккумуляторов и т д, так как питание электронной схемы и элементов ЖК дисплея осуществляется от генератора с механическим приводом. Приборы выпускаются в качестве современной замены мегаомметров серий М4100, ЭСО202, ЦС0202 украинского производства.
Особенности мегаомметра (5000В) ПрофКиП ЦС0202/6Г:
- номинальное испытательное напряжение: 5000 В;
- диапазон измерения сопротивления изоляции: 0,1 МОм … 5 ГОм;
- удержание показаний 10 с;
- индикация результатов измерений на цифровом ЖК-дисплее;
- виртуальная аналоговая шкала на ЖК-дисплее;
- индикация опасного напряжения;

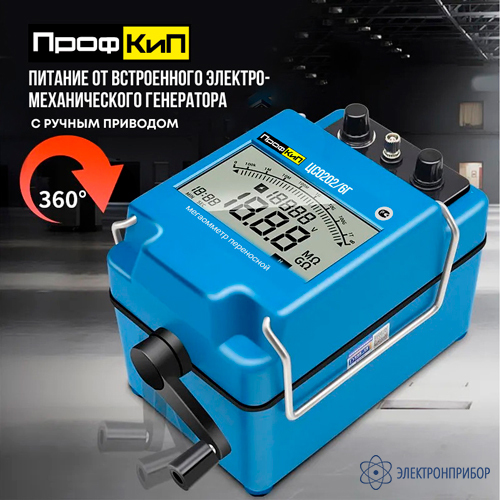

- питание от встроенного электромеханического генератора;
- низкая погрешность измерений.
Принцип действия мегаомметра (5000В) ПрофКиП ЦС0202/6Г:
Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования переменного напряжения от асинхронного генератора с ручным приводом в постоянное напряжение с его последующим умножением (при необходимости). В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока и значении испытательного напряжения в величину сопротивления. Управление режимами работы, пределами измерения и отображением информации на дисплее осуществляется с помощью встроенного микроконтроллера.
-
-
Технические характеристики мегаомметра (5000В) ПрофКиП ЦС0202/6Г:
Параметр Значение Номинальное значение испытательного напряжения постоянного тока 5000 В Диапазон измерений сопротивления постоянного тока 0,1 МОм … 5 ГОм Разрешение от 0,10 до 999,00 МОм 0,01 МОм от 1,00 до 2,50 ГОм 0,01 ГОм Пределы допускаемой абсолютной погрешности измерений сопротивления постоянного тока от 0,10 до 999,00 МОм ±(0,02·Rизм + 2r) МОм от 1,00 до 2,50 ГОм ±0,1·Rизм МОм Габаритные размеры, не более длина 171 мм ширина 110 мм высота 125 мм Масса, не более 1,7 кг Условия эксплуатации температура окружающей среды от 0 до +40 ºС атмосферное давление от 84 до 106 кПа относительная влажность, не более 80 % Средняя наработка на отказ, не менее 10000 ч Rизм – измеренное значение сопротивления, МОм (ГОм).
r – разрешение на текущем диапазоне измерений, МОм (ГОм). -
Комплект поставки ПрофКиП ЦС0202/6Г

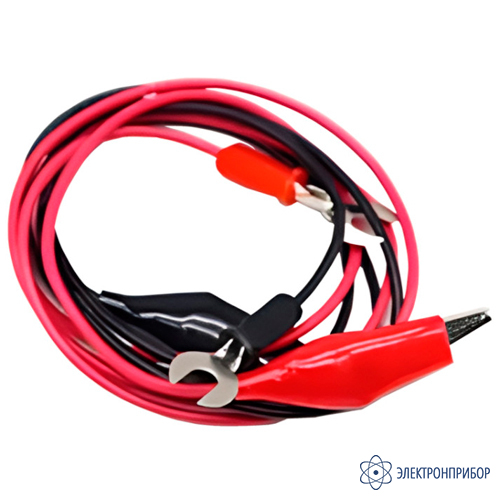

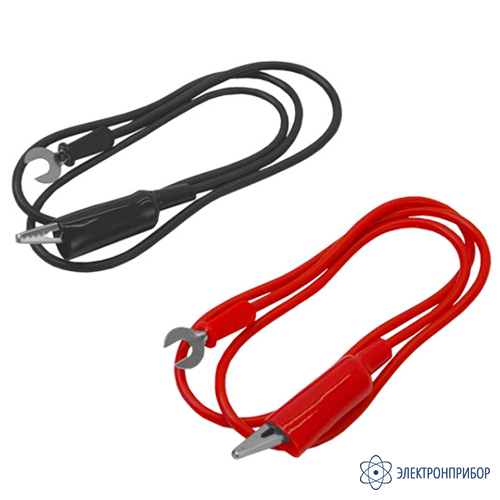

№ Наименование Количество 1 Мегаомметр (5000В) ПрофКиП ЦС0202/6Г 1 2 Измерительные провода (комплект) 1 3 Руководство по эксплутатации 1 4 Упаковка 1 -
