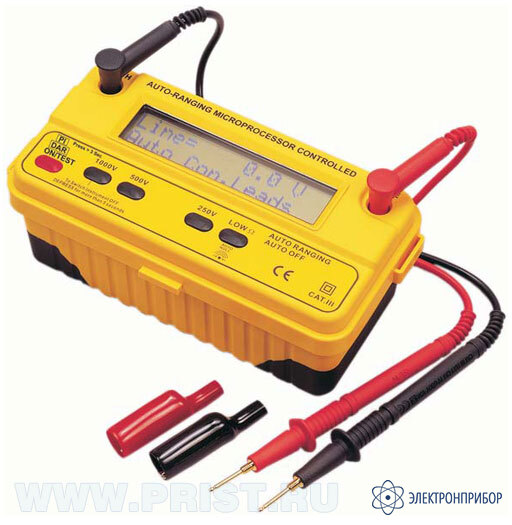

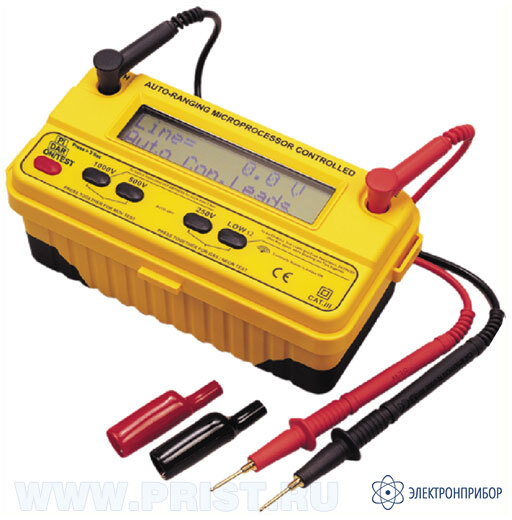

1152 MF — многофункциональный цифровой автотестер

Код товара: 22490
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      21593-07 до 07.06.2027

    • Производитель

      Standard Electric Works (SEW), Тайвань

    Сертификаты

    Особенности многофункционального цифрового автотестера 1152 MF:

    Цифровой автотестер 1152 MF аналог 1151 IN: добавлены режимы тестирования устройств MOV защиты (варисторов) и газоразрядных устройств.

    • Измерение сопротивления изоляции, сопротивления цепи и напряжения (пост./ перем.);
    • Тестирование устройств MOV защиты (варисторов) ограничителей перенапряжений (ОПН) и элементов газоразрядных устройств, блоков молниезащиты (1152 MF);
    • Три фиксированных значения тестового напряжения для измерения сопротивления изоляции: 250 В; 500 В; 1000 В;
    • Автоматический расчет коэффициентов поляризации PI, абсорбции DAR;
    • Автоматический разряд накопительного конденсатора;
    • Измерение сопротивления током 300 мА, звуковой прозвон цепи;
    • Компенсация начального сопротивления (до 5 Ом);
    • Автоудержание результата тестирования;
    • Индикация наличия опасного напряжения (>20 В) в тестируемой цепи;
    • Батарейное питание (допускается использование аккумуляторных батарей), индикация состояния источников питания;
    • Компактность, надёжность, безопасность;
    • Масса 0,65 кг.

    Назначение многофункционального цифрового автотестера 1152 MF:

    Измерение сопротивления изоляции позволяет определить состояние материала изоляции электроустановок и служит основой для проведения профилактических работ. Измерение изоляции и полученные значения сопротивления очень чувствительны к изменению температуры и влажности. Кроме того, на такого рода измерения влияют нежелательные переходные и поверхностные токи.

    Анализ текущего состояния и качества изоляции при помощи коэффициентов DAR (абсорбции) и PI (поляризации) является более совершенным и достоверным способом, чем просто измерение значения сопротивления изоляции. Для того, чтобы исключить влияние паразитных токов, которые могут искажать измеряемые значения сопротивления изоляции, например, при тестировании обмоток электродвигателей или трансформаторов, испытания должны производиться в течение достаточно длительного периода времени. Важно отметить, что измерение отношений DAR и PI позволяет исключить влияние климатических изменений и переходных токов на результат измерения. Кроме того, коэффициенты PI и DAR не зависят от температуры, что значительно упрощает и облегчает определение действительного состояния изоляции.

  • Технические характеристики многофункционального цифрового автотестера 1152 MF:

    Параметр Значения
    СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ
    Испытательное напряжение 250 В; 500 В, 1000 В (постоянное)
    Погрешность установки ± 10 %
    Пределы измерений 2 кОм … 2 ГОм (250 В); 4 кОм … 4 ГОм (500 В);
    8 кОм … 8 ГОм (1000 В)
    Погрешность измерения ± 3 % (> 1 МОм); ± 5 % (30 кОм … 1 МОм); ± 20 % (до 30 кОм)
    Тестовый ток ± 1,2 мА
    РАСЧЕТ КОЭФФИЦИЕНТОВ PI, DAR
    Разрешение 0,1
    Погрешность ± 1 %
    СОПРОТИВЛЕНИЕ ЦЕПИ
    Пределы измерений 0,01 … 1999 Ом
    Максимальное разрешение 0,01
    Погрешность измерения ± 1,0 % (0,01 … 100 Ом); ± 1,5 % (100 … 300 Ом);
    ± 2,0 % (300 Ом … 1999 Ом)
    Напряжение ХХ (пост.) Минимум 5 В (на «открытых» концах)
    Тестовый ток Минимум 220 мА
    Компенсация начального сопротивления До 5 Ом (автоустановка нуля показаний)
    Прозвон цепи при сопротивлении < 3 Ом включается прерывистый зуммер
    НАПРЯЖЕНИЕ
    Пределы измерений 700 В (переменное); 950 В (постоянное)
    Погрешность измерения ± 1,5 %
    Разрешение 1 В
    ТЕСТ MOV ЗАЩИТЫ
    Испытательное напряжение 5 … 1020 В (постоянное)
    Погрешность ± 3 %
    Разрешение ± 2 ед. сч.
    ТЕСТ ГАЗОРАЗРЯДНИКОВ
    Испытательное напряжение 5 … 1020 В (постоянное)
    Погрешность ± 3 %
    Разрешение ± 2 ед. сч.
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 1,5 В/ 1,2 В х 8 (тип АА)
    Автовыключение питания 5 мин (возможно принудительное выключение)
    Дисплей 2-х строчный ЖК-индикатор (2 х 16 зн)
    Длительность теста 10 с (быстро); 60 с (DAR тест); 10 мин (PI, DAR)
    Защита от перегрузки 700 В ; класс III – 700В относительно земли
    Условия эксплуатации Температура: 0 °С …+40 °С; отн. влажность: не более 80%
    Габаритные размеры 175 х 85 х 75 мм
    Масса 0,65 кг
  • Комплект поставки 1152 MF

    Наименование Количество
    1. Многофункциональный цифровой автотестер 1152 MF 1
    2. Измерительные провода 2
    3. Зажимы "крокодил" 2
    4. Источник питания 8
    5. Плечевой ремень 1
    6. Руководство по эксплуатации 1
