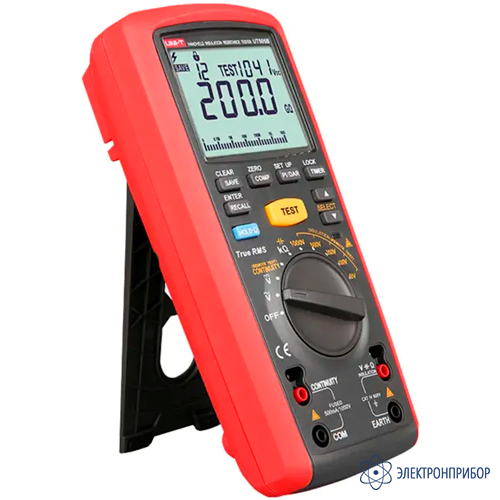

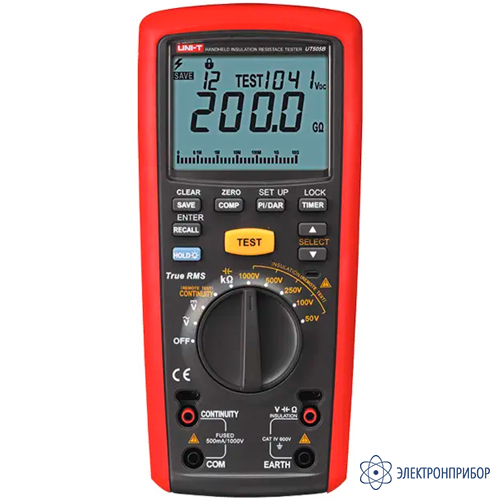

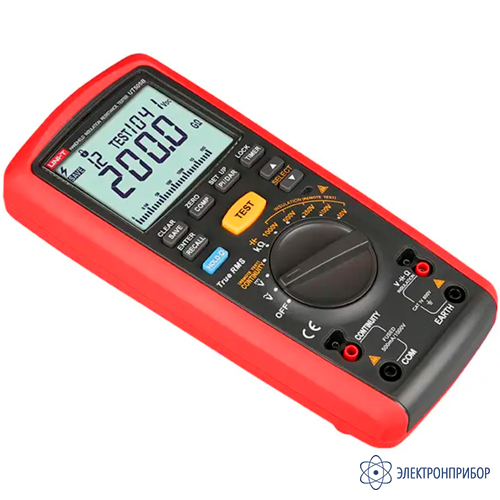

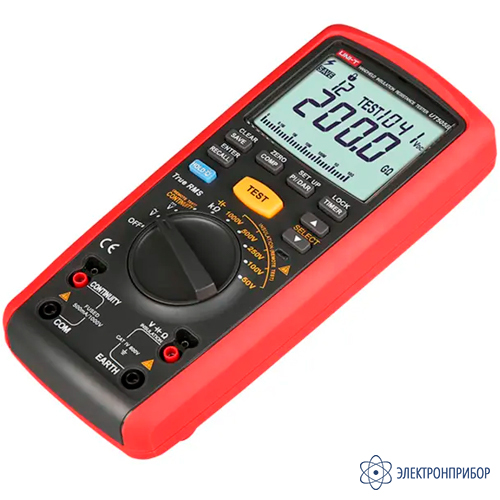

UNI-T UT505B — измеритель сопротивления изоляции
Код товара: 85554-
-
Гарантия
1 год
-
Производитель
-
Артикул
UT505B
Назначение измерителя сопротивления изоляции UNI-T UT505B:
Измеритель сопротивления изоляции UNI-T UT505B — это многофункциональный цифровой прибор для комплексной диагностики электрооборудования. Он предназначен для измерения сопротивления изоляции, переменного и постоянного напряжения, сопротивления, емкости, а также проверки целостности цепи. Благодаря тестовому напряжению до 1000 В и диапазону измерений до 20 ГОм, прибор идеально подходит для приемки, технического обслуживания и поверки кабельных линий, трансформаторов, двигателей и промышленных установок.
Особенности измерителя сопротивления изоляции UNI-T UT505B:
- тестовое напряжение: 50 / 100 / 250 / 500 / 1000 В;
- диапазон сопротивления изоляции: до 20 ГОм;
- встроенные функции PI (индекс поляризации) и DAR (коэффициент абсорбции);
- измерение напряжения до 600 В AC/DC, ёмкости и сопротивления;
- автоматическая проверка наличия напряжения на объекте перед началом теста.
Описание измерителя сопротивления изоляции UNI-T UT505B:
Интеллектуальная диагностика состояния изоляции. Мегаомметр оценивает старение и увлажнение изоляции с помощью расчётных коэффициентов PI и DAR. Эти параметры позволяют судить о состоянии диэлектрика без вскрытия оборудования, что особенно ценно при профилактических осмотрах трансформаторов, генераторов и силовых кабелей.
Безопасность как приоритет. Перед подачей высокого напряжения прибор автоматически проверяет, находится ли объект под напряжением. Если обнаружено напряжение выше 50 В, измерение блокируется, и на дисплее появляется предупреждающий символ. Это исключает риск поражения оператора и повреждения прибора при случайном подключении к линии под напряжением.
Надежность и соответствие стандартам. Модель соответствует категории безопасности CAT IV 600 В и стандартам IEC 61010-1, что подтверждает пригодность для работы в распределительных сетях зданий. Все измерительные провода выполнены из силиконовой резины, устойчивой к пробоям и механическим повреждениям. Устройство также оснащено функцией автоматической разрядки объекта после завершения теста — это гарантирует безопасность при последующих действиях.
-
-
Технические характеристики измерителя сопротивления изоляции UNI-T UT505B:
Точность: ± (а% от значения показаний + b единиц младшего разряда). Гарантия точности в течение одного года.
Рабочие условия: температура: 23 ± 5˚С, влажность 45% - 75%.Измерение переменного напряжения Диапазон Разрешение Точность при частоте 45 Гц - 450 Гц 0 ~ 600 В 0,01 В ± (1,5% + 5) При значениях частоты выше 450 Гц, значения измерений являются только справочными. Измерение частоты (значение частоты отображается на дисплее при измерении переменного напряжения) Диапазон Разрешение Точность при частоте 45 Гц - 450 Гц 45 Гц ~ 1 кГц 0,1 Гц ± (0,1% + 3) Измерение постоянного напряжения Диапазон Разрешение Точность -600 ~ 600 В 0,01 В ± (2% + 3) Измерение малого сопротивления Тестовый ток Диапазон Разрешение Точность 20 мА 0,01 Ом ~ 100 Ом 0,01 Ом ± (1,5% + 5) 200 мА 0,01 Ом ~ 10 Ом ± (1,5% + 4) В разомкнутой цепи выходное напряжение - около 5 В. Измерение сопротивления Диапазон Разрешение Точность 0,001 кОм ~ 10 МОм 0,001 кОм ± (3% + 3) Измерение ёмкости Диапазон Разрешение Точность 0,1 нФ ~ 500 мкФ 0,1 нФ ± (5% + 5) Измерение сопротивления изоляции Выходное напряжение Диапазон Разрешение Точность 50 В (0 ~ +20%) 0 МОм ~ 0,99 ГОм 0,01 МОм ± (3% + 3) 1 ГОм ~ 10 ГОм 0,01 ГОм 100 В (0 ~ +20%) 0 МОм ~ 0,99 ГОм 0,01 МОм 1 ГОм ~ 20 ГОм 0,01 ГОм ± (10% + 3) 250 В (0 ~ +20%) 0 МОм ~ 0,99 ГОм 0,01 МОм ± (1,5% + 5) 1 ГОм ~ 50 ГОм 0,01 ГОм ± (10% + 3) 500 В (0 ~ +20%) 0 МОм ~ 0,99 ГОм 0,01 МОм ± (1,5% + 5) 1 ГОм ~ 100 ГОм 0,01 ГОм ± (10% + 3) 1000 В (0 ~ +20%) 0 МОм ~ 0,99 ГОм 0,01 МОм ± (1,5% + 5) 1 ГОм ~ 200 ГОм 0,01 ГОм ± (10% + 3) Общие характеристики Параметр Значение Максимальное показание дисплея 5999 Индикатор низкого заряда батареи
Индикатор перегрузки > - для измерения сопротивления изоляции и малых сопротивлений Автоматический выбор диапазона ✔ Подсветка дисплея ✔ Потребление тока около 17 мА (при максимальном выходном тестовом напряжении 1000 В - около 500 мА) Красный световой сигнал, предупреждающий о проводимом измерении ✔ Рабочие условия:
- температура
- влажность
- высота
0˚С ~ 40˚С
≤ 85%
до 2000 мУсловия хранения:
- температура
- влажность
-20˚С ~ 60˚С
≤ 90%Габариты 225 * 103 * 59 мм Питание 6 батареек типа АА, 1,5 В Вес 0,7 кг (с батарейками) -
Комплект поставки UNI-T UT505B
№ Наименование Количество 1 Измеритель сопротивления изоляции UNI-T UT505B 1 2 Комплект измерительных проводов 1 3 Комплект тестовых щупов 1 4 Комплект зажимов "крокодил" 1 5 Тестовый щуп с дистанционным запуском измерения 1 6 Сумка-чехол 1 7 Руководство по эксплуатации 1 -
