UNI-T UT505A — измеритель сопротивления изоляции

Код товара: 85549

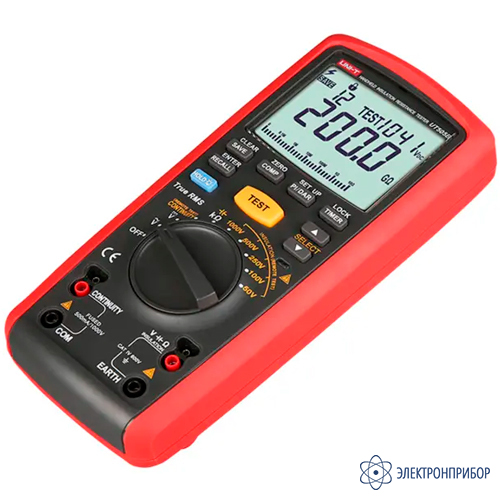

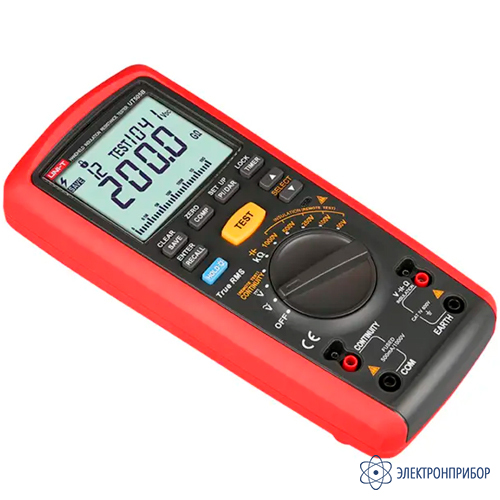

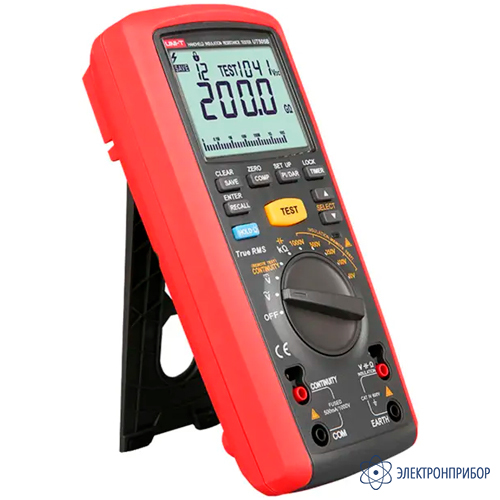

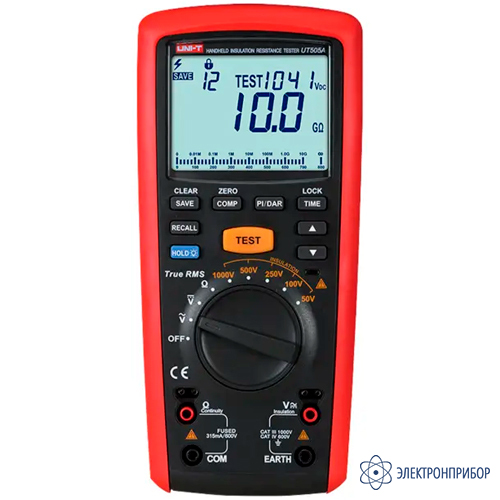

  • Измеритель сопротивления изоляции UNI-T UT505A Измеритель сопротивления изоляции UNI-T UT505A Измеритель сопротивления изоляции UNI-T UT505A Измеритель сопротивления изоляции UNI-T UT505A

    • Гарантия

      1 год

    • Производитель

      UNI-T, Китай

    • Артикул

      UT505A

    Назначение измерителя сопротивления изоляции UNI-T UT505A:

    Измеритель сопротивления изоляции UNI-T UT505A — это профессиональный инструмент для проверки состояния изоляции в кабелях, трансформаторах, электродвигателях и другом оборудовании. Прибор обеспечивает измерения в диапазоне до 20 ГОм с пятью ступенями тестового напряжения — от 50 до 1000 В, что делает его универсальным решением для бытовых, коммерческих и промышленных задач.

    Особенности измерителя сопротивления изоляции UNI-T UT505A:

    • пять значений тестового напряжения: 50 / 100 / 250 / 500 / 1000 В;
    • максимальный диапазон: 20 ГОм;
    • базовая точность: ± 1,5%;
    • функции PI и DAR для оценки качества изоляции;
    • измерение напряжения до 600 В, сопротивления;
    • оповещение при наличии напряжения на объекте измерения.

    Описание измерителя сопротивления изоляции UNI-T UT505A:

    Комплексный анализ состояния изоляции. Мегаомметр позволяет не только определить текущее сопротивление, но и оценить динамику увлажнения или старения диэлектрика. Коэффициент абсорбции (DAR) и индекс поляризации (PI) рассчитываются автоматически на основе многократных замеров — эти данные используются в энергетике для прогнозирования срока службы оборудования.

    Защита и удобство. Перед началом теста прибор проверяет, подключен ли объект к источнику питания. При наличии напряжения выше 25 В измерение не запускается, а на экране отображается символ высокого напряжения. После завершения теста встроенная схема автоматически разряжает емкость объекта, защищая оператора от остаточного заряда.

    Профессиональная точность без компромиссов. Устройство соответствует категории безопасности CAT IV 600 В и стандартам IEC 61010, что делает его пригодным для использования в электролабораториях и на объектах с высокой энергией короткого замыкания. Силиконовые провода и прочный корпус обеспечивают надежность даже в условиях интенсивного использования.

  • Технические характеристики измерителя сопротивления изоляции UNI-T UT505A:

    Точность: ± (а% от значения показаний + b единиц младшего разряда). Гарантия точности в течение одного года.
    Рабочие условия: температура 23 ± 5˚С, влажность 45% - 75%.

    Измеряемая величина Диапазон измерений Разрешение Погрешность
    Сопротивление изоляции Тестовое напряжение
    50 В 0,01 МОм - 19,99 MОм
    20 МОм - 50 МОм    		 0,01 МОм
    0,1 МОм    		 ± (3% + 5)
    100 В 0,01 МОм - 19,99 MОм
    20 МОм - 100 MОм    		 1 МОм
    0,01 ГОм
    250 В 0,01 МОм - 19,99 MОм
    20 МОм - 200 MОм    		 0,01 МОм
    0,1 МОм    		 ± (1,5% + 5)
    500 В 0,01 МОм - 19,99 MОм
    20 МОм - 199,9 MОм
    200 МОм - 500 MОм    		 0,01 МОм
    0,1 МОм
    1 МОм
    1000 В 0,01 МОм - 19,99 MОм
    20 МОм - 199,9 MОм
    200 МОм - 2000 MОм
    2 ГОм - 9,99 ГОм
    10 ГОм - 20 ГОм    		 0,01 МОм
    0,1 МОм
    1,0 МОм
    0,1 ГОм
    0,1 ГОм    		 ± (1,5% + 5)
    ± (1,5% + 5)
    ± (1,5% + 5)
    ± (10% + 3)
    ± (20% + 10)
    Тестовый ток в нагрузке 1 мА 0% ~ 10%
    Тестовый ток КЗ < 2 мА
    Малое сопротивление 0,01 Ом ~ 20 кОм 0,01 Ом ± (1,5% + 3)
    Постоянное напряжение 0 В ~ 600 В 0,1 В ± (2% + 3)
    Переменное напряжение
    Параметр Значение
    Максимальное показание дисплея 5999
    Индикатор низкого заряда батареи
    Индикатор перегрузки > 20 ГОм - для измерения сопротивления изоляции
    Автоматический выбор диапазона ✔
    Подсветка дисплея ✔
    Потребление тока около 10 мА (при максимальном выходном тестовом напряжении 1000 В - около 500 мА)
    Красный световой сигнал, предупреждающий о проводимом измерении ✔
    Рабочие условия:
    - температура
    - влажность
    - высота
    0˚С ~ 40˚С
    ≤ 85%
    до 2000 м
    Условия хранения:
    - температура
    - влажность
    -20˚С ~ 60˚С
    ≤ 90%
    Габариты 225 * 103 * 59 мм
    Питание 6 батареек типа АА, 1,5 В
    Вес 0,7 кг (с батарейками)

  • Комплект поставки UNI-T UT505A

    № Наименование Количество
    1 Измеритель сопротивления изоляции UNI-T UT505A 1
    2 Комплект измерительных проводов 1
    3 Комплект тестовых щупов 1
    4 Комплект зажимов "крокодил" 1
    5 Сумка-чехол 1
    6 Руководство по эксплуатации 1
