Fluke 1587/MDT FC — комплект мультиметр-мегаомметр c функцией беспроводной связи + токовые клещи + индикатор чередования фаз

Код товара: 43990

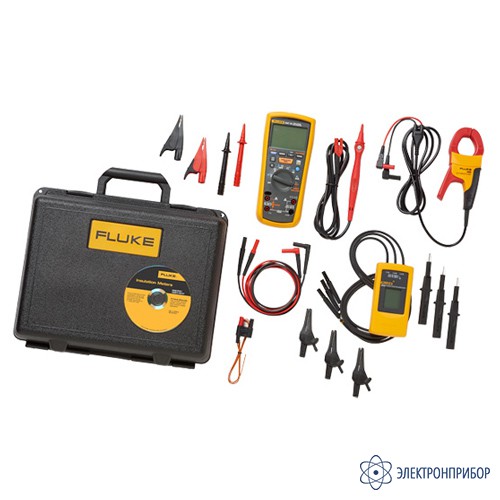

  • Комплект Fluke 1587/MDT FC состоит из мультиметра-мегаомметра c функцией беспроводной связи Fluke 1587 FC, индикатора чередования фаз Fluke 9040 и токовых клещей Fluke i400.

    Описание мультиметра-мегаомметра c функцией беспроводной связи Fluke 1587 FC:

    Fluke 1587 FC сочетает в себе цифровой тестер сопротивления изоляции и полнофункциональный цифровой мультиметр с измерением истинных среднеквадратичных значений в едином компактном портативном устройстве. При работе с электродвигателями, генераторами, кабельными системами и коммутационными устройствами тестеры сопротивления изоляции компании FLUKE являются идеальным решением для обеспечения безотказной работы вашего электрооборудования. Конструкция приборов обеспечивает безопасную и простую работу с надежными показаниями без каких-либо помех.

    Главное отличие данной модели от более ранних изделий является ее принадлежность к группе приборов компании FLUKE с беспроводной системой передачи измеренных данных Fluce Connect (FC) для архивирования или последующей обработки.

    Кроме того, мультиметр-мегомметр прибор Fluke 1587 FC обладает следующими дополнительными возможностями по сравнению со своим предшественником - прибором Fluke 1587:

    Особенности мультиметра-мегаомметра c функцией беспроводной связи Fluke 1587 FC:

    • Возможность выборочной временной проверки отношения коэффициента поляризации PI и коэффициента абсорбции (поглощения в диэлектрике) DAR ( PI/DAR timed ratio tests ) с помощью функции TrendIt, которая позволяет выводить информацию в графическом виде и быстрее выявлять проблемы изоляции от влажности и загрязнений;
    • Сохранение измеренных данных с помощью беспроводной системы связи Fluke Connect исключает процедуру записи, что уменьшает количество ошибок и сохраняет данные для временного анализа поведения исследуемого объекта;
    • Функция температурной компенсации доступная через специальное приложение и позволяет более точно проводить сравнение базоых и измеренных значений измеряемых параметров;
    • Сравнительный анализ накопленных данных полученных в ходе предыдущих измерений, позволяет оценить вероятное направление развития разрушающих явлений и вовремя сделать заключения о возможном нарушении свойств изоляции исследуемого объекта.

    Назначение индикатора чередования фаз Fluke 9040:

    Индикатор чередования фаз Fluke 9040 эффективен для индикации чередования фаз везде, где используется трехфазное питание: электродвигатели, электроприводы и электрические системы. Fluke 9040 представляет собой индикатор чередования фаз, обеспечивающий четкую индикацию 3 фаз посредством жидкокристаллического дисплея и направления чередования фаз для правильного определения подключения. Он позволяет быстро определять последовательность чередования фаз и работает в диапазоне напряжений до 700 В и частот, пригодном для коммерческого и промышленного применения.

    Особенности индикатора чередования фаз Fluke 9040:

    • 3-фазная индикация;
    • Индикация чередования фаз;
    • Четкий жидкокристаллический дисплей;
    • Батареи не требуются.

    Назначение выносных токовых клещей переменного тока Fluke i400:

    Использование токоизмерительных клещей Fluke i400 является наилучшим способом расширения возможностей приборов Fluke. Fluke i400 представляет собой однодиапазонные токоизмерительные клещи, предназначенные для измерения переменного тока силой до 400 A с выводом через однополюсные штепсели с безопасной изоляцией. Клещи совместимы с большинством мультиметров Fluke или с любыми другими токоизмерительными приборами, имеющими вход для однополюсных штепселей с изоляцией 4 мм и работающими в миллиамперном диапазоне переменного тока. Коэффициент деления 1000:1

    Особенности выносных токовых клещей переменного тока Fluke i400:

    • Подходят к мультиметру для измерения переменного тока до 400 А;
    • Выход 1мА/Амп гарантирует легкость снятия показаний измерительного прибора;
    • Единственные токовые клещи с категорией безопасности CAT IV 600 В / CAT III 1000 В;
    • Разработаны специально для обеспечения максимальной практичности при самых компактных размерах;
    • Производят точное измерение тока без разрыва цепи;
    • Мягкая, не скользкая удобная ручка препятствует случайному прикосновению к проводам, находящимся под напряжением;
    • Максимальный проводник Ø 32 мм.
  • Технические характеристики мультиметра-мегаомметра c функцией беспроводной связи Fluke 1587 FC:

    Диапазон Разрешение Точность
    50...60 Гц
    Точность
    60...5000 Гц
    Измерение напряжения переменного тока
    600.0 мВ 0.1 мВ ± (1 % + 3) ± (2 % + 3)
    6.000 В 0.001 В ± (1 % + 3) ± (2 % + 3)
    60.00 В 0.01 В ± (1 % + 3) ± (2 % + 3)
    600.0 В 0.1 В ± (1 % + 3) ± (2 % + 3)
    1000 В 1 В ± (2 % + 3) ± (2 % + 3)
    Измерение напряжения переменного тока с низкочастотным фильтром
    600.0 мВ 0.1 мВ ± (1 % + 3) ± (2 % + 3) - (6 % - 3)
    6.000 В 0.001 В ± (1 % + 3) ± (2 % + 3) - (6 % - 3)
    60.00 В 0.01 В ± (1 % + 3) ± (2 % + 3) - (6 % - 3)
    600.0 В 0.1 В ± (1 % + 3) ± (2 % + 3) - (6 % - 3)
    1000 В 1 В ± (2 % + 3) ± (2 % + 3) - (6 % - 3)
    Измерение напряжения постоянного тока
    Диапазон Разрешение Точность
    6.000 В 0.001 В ± (0.09 % + 2)
    60.00 В 0.01 В ± (0.09 % + 2)
    600.0 В 0.1 В ± (0.09 % + 2)
    1000 В 1 В ± (0.09 % + 2)
    Входное сопротивление: 10 МОм (номинальное), <100 пФ
    Нормальное отношение отклонения режима: > 60 дБ @ 50 Гц или 60 Гц
    Коэффициент подавления синфазного сигнала: > 120 дБ @ постоянного тока, 50 Гц или 60 Гц
    Измерение милливольт постоянного тока
    600.0 мВ dc 0.1 мВ ± (0.1 % + 1)
    Измерение переменного тока (45...1000 Гц)
    400 мA 0.1 мA ± (1.5 % + 2)
    60 мA 0.01 мA ± (1.5 % + 2)
    Измерение постоянного тока
    400 мA 0.1 мA ± (0.2 % + 2)
    60 мA 0.01 мA ± (0.2 % + 2)
    Перегрузка: 600 мА максимум 2 минуты
    Измерение сопротивления
    600.0 Ом 0.1 Ом ± (0.9 % + 2)
    6.000 кОм 0.001 кОм ± (0.9 % + 2)
    60.00 кОм 0.01 кОм ± (0.9 % + 2)
    600.0 кОм 0.1 кОм ± (0.9 % + 2)
    6.000 MОм 0.001 MОм ± (0.9 % + 2)
    50.0 MОм 0.01 MОм ± (1.5 % + 3)
    Защита от перегрузки: 1000 В эфф или постоянного тока
    Обрыв цепи испытательное напряжение: <8,0 В постоянного тока
    Ток короткого замыкания: <1,1 мА
    Параметр Значение
    Диодный тест
    Индикация 0,6 В при 1,0 мА номинальный испытательный ток
    Точность ± (2 % + 3)
    Прозвонка цепи
    индикация непрерывности Непрерывный звуковой сигнал для испытания сопротивления ниже 25 Ом и выше от 100 Ом
    Максимальное чтение 1000 Ом
    Холостое напряжение <8,0 В
    Ток короткого замыкания 1,0 мА типичный
    Защита от перегрузки 1000 В эфф
    Время отклика > 1 м сек
    Измерение частоты
    99.99 Hz 0.01 Hz ± (0.1 % + 1)
    999.9 Hz 0.1 Hz ± (0.1 % + 1)
    9.999 kHz 0.001 kHz ± (0.1 % + 1)
    99.99kHz 0.01 kHz ± (0.1 % + 1)
    Чувствительность частоты
    Входящий диапазон Напряжение AC RMS синусоида Пороговые уровни постоянного тока до 20 кГц
    5...20 кГц 20...100 кГц
    600.0 мВ АС 100.0 mV 150.0 mV NA
    6.0 В 1.0 V 1.5 V -400.0 mV and 2.5 V
    60.0 В 10.0 V 36.0 V 1.2 V and 4.0 V
    600.0 В 100.0 V - 12.0 V and 40.0 V
    1000.0 В 300.0 V - 12.0 V and 40.0 V
    Диапазон Разрешение Точность
    Измерение емкости
    1000 nF 1 nF ± (1.2 % + 2)
    10.00 μF 0.01 μF ± (1.2 % + 2)
    100.0 μF 0.1 μF ± (1.2 % + 90)
    9999 μF 1 μF ± (1.2 % + 90)
    Измерение температуры
    -40 °C to 537 °C 0.1 °C ± (1 % + 10)
    -40 °F to 998 °F 0.1 °F ± (1 % + 18)
    Характеристики изоляции
    Параметр Значение
    Диапазон измерений 0,01 МОм до 2 ГОм
    Испытательное напряжение 50, 100, 250, 500, 1000 В
    Точность испытательного напряжения +20%, -0%
    Короткое замыкание испытательного тока 1 мА номинальный
    Автоматическая разрядка Время разряда <0,5 секунды для C = 1 мкФ или менее
    Обнаружение разрыва Блокировка измерения если напряжение на клеммах > 30 В до инициализации теста
    Максимальная емкостная нагрузка Действующе с 1 мкФ нагрузки
    Выходное напряжение Диапазон отображения Разрешение Испытательный ток Точность сопротивления
    50 В (0 % to +20 %) 0.01 to 6.00 MΩ 0.01 MΩ 1 мA @ 50 kΩ ± (3 % + 5)
    6.0 to 50.0 MΩ 0.1 MΩ
    100 В (0 % to +20 %) 0.01 to 6.00 MΩ 0.01 MΩ 1 мA @ 100 kΩ ± (3 % + 5)
    6.0 to 60.0 MΩ 0.1 MΩ
    60 to 100 MΩ 1 MΩ
    250 В (0 % to +20 %) 0.1 to 60.0 MΩ 0.1 MΩ 1 мA @ 250 kΩ ± (1.5 % + 5)
    60 to 250 MΩ 1 MΩ
    500 В (0 % to +20 %) 0.1 to 60.0 MΩ 0.1 MΩ 1 мA @ 500 kΩ ± (1.5 % + 5)
    60 to 500 MΩ 1 MΩ
    1000 В (0 % to +20 %) 0.1 to 60.0 MΩ 0.1 MΩ 1 мA @ 1 MΩ ± (1.5 % + 5)
    60 to 600 MΩ 1 MΩ
    0.6 to 2.0 GΩ 100 MΩ ± (10 % + 3)
    Общие характеристики
    Параметр Значение
    Максимальное напряжение 1000 В
    Температура хранения -40 °C до 60 °C
    Рабочая температура -20 °C до 55 °C
    Питание 4 батареи типа АА
    Габариты (ВхШхД) 5 х 10 х 20,3 см
    Масса 550 г

    Технические характеристики индикатора чередования фаз Fluke 9040:

    Параметр Значения
    Диапазон напряжения 40 … 700 В
    Диапазон частот 15 … 400 Гц
    Временной режим работы непрерывный
    Рабочая температура от 0 °C до 40 °C
    Класс пыле / влагозащищенности IP 40
    Электробезопасность EN 61010,
    EN 61557-7
    Категория по перегрузке Кат. III, 600 В
    Размер 124 х 61 х 27 мм
    Вес 200 г
    Питание От проверяемого устройства

    Технические характеристики выносных токовых клещей переменного тока Fluke i400:

    Параметр Значения
    Номинальный диапазон тока 400 А
    Непрерывный диапазон тока 1 A - 400 A
    Максимальный ток 1000 A
    Минимальный измеряемый ток 1 A
    Основная погрешность 2 % + 0,06 A
    (45-400 Гц)
    (% от значения + базовая погрешность)
    Применяемая частота 5 Гц - 20 кГц
    Выходные уровни 1 мА/A
    Максимальный диаметр проводника 32 мм
    Длина измерительного кабеля 1,5
    Изолированные однополюсные штепсели Да
    Безопасность CAT III, 1000 B
    CAT IV, 600 В
    Максимальное напряжение 1000 В RMS переменного тока между массой и землей, в соответствии с EN61010
