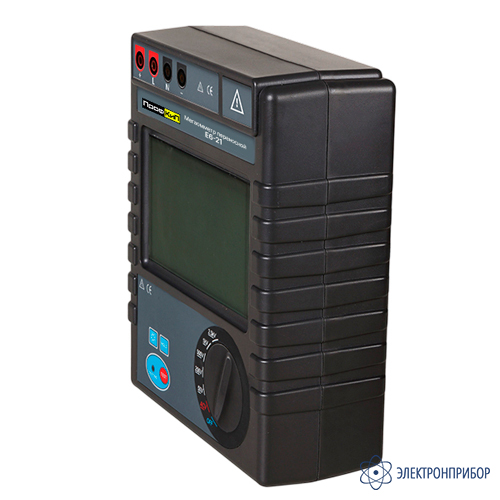

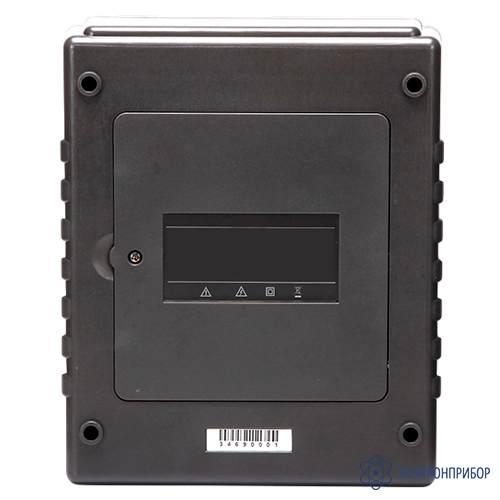

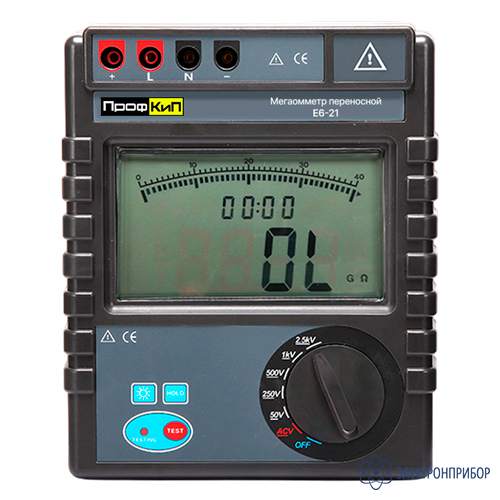

ПрофКиП Е6-21 — мегаомметр цифровой (50В ... 2500В)
Код товара: 82246-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
94864-25 до 11.03.2030
-
Производитель
Сертификаты
Назначение мегаомметра цифрового (50В ... 2500В) ПрофКиП Е6-21:
Мегаомметры цифровые переносные ПрофКиП Е6-21 предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания. Измеренные значения отображаются на жидкокристаллическом дисплее. Мегаомметры применяются для оперативного контроля сопротивления и параметров изоляции, при настройке, испытаниях и обслуживании промышленного оборудования и электросетей, оснащения мастерских, предприятий и организаций, обслуживающих электросети.
Используется при проверке качества изоляции намоточных узлов, при контроле сопротивления изоляции проводов, кабелей, токоведущих шин относительно корпуса приборов или защитного заземления
Особенности мегаомметра цифрового (50В ... 2500В) ПрофКиП Е6-21:
- номинальное испытательное напряжение: 50/250/500/1000/2500 В;
- диапазон измерения сопротивления изоляции: 0,01 МОм … 200 ГОм;
- измерение напряжения переменного тока 750 В;
- максимальный ток в замкнутой цепи 2 мА;
- одновременное отображение сопротивления изоляции, времени тестирования и выходного напряжения на экране;
- высокая точность измерения;
- графическая шкала;
- ЖК-дисплей: 4 разряда;
- функция автоматического отключения;
- подсветка дисплея;
- фиксация показаний;
- индикатор разряженной батареи.
Принцип действия мегаомметра цифрового (50В ... 2500В) ПрофКиП Е6-21:
Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления.
Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера.
-
-
Технические характеристики мегаомметра цифрового (50В ... 2500В) ПрофКиП Е6-21:
Метрологические характеристики в режиме измерения сопротивления постоянного тока Номинальное значение испытательного напряжения постоянного тока, В Предел измерений Разрешение Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм 50 1 МОм 0,01 МОм ± (5,0·10-2 Rизм + 5r) 1000 МОм 0,1 МОм 4 ГОм 0,1 ГОм ± (10,0·10-2 Rизм + 5r) 250 1 МОм 0,01 МОм ± (5,0·10-2 Rизм + 5r) 1000 МОм 0,1 МОм 20 ГОм 0,1 ГОм ± (10,0·10-2 Rизм + 5r) 500 1000 МОм 0,1 МОм ± (5,0·10-2 Rизм + 5r) 40 ГОм 0,1 ГОм ± (10,0·10-2 Rизм + 5r) 1000 1000 МОм 0,1 МОм ± (5,0·10-2 Rизм + 5r) 80 ГОм 0,01 ГОм ± (10,0·10-2 Rизм + 5r) 2500 1000 МОм 0,1 МОм ± (3,0·10-2 Rизм + 5r) 100 ГОм 0,1 ГОм ± (10,0·10-2 Rизм + 10r) 200 ГОм 1 ГОм Метрологические характеристики в режиме измерения напряжения переменного тока Предел измерений, В Разрешение, В Частота измеряемого напряжения, Гц Пределы допускаемой абсолютной погрешности измерений, В 750 0,1 от 45 до 60 ±(2,5·10-2 Uизм + 5r) Общие характеристики Параметр Значение Условия эксплуатации температура окружающей среды, °С от 0 до +40 относительная влажность %, не более 80 Габариты (длина × ширина × высота), мм, не более 212 × 175 × 76 Масса, кг, не более 2,4 -
Комплект поставки ПрофКиП Е6-21

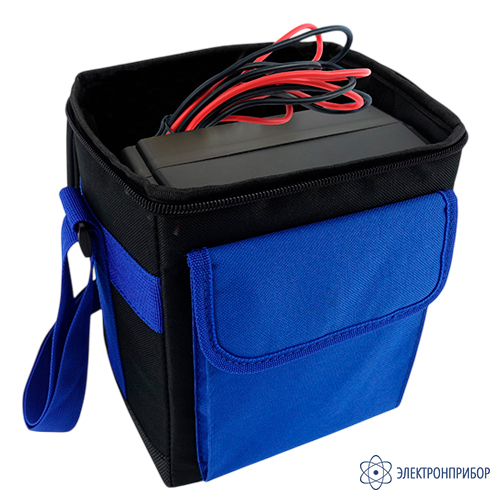

№ Наименование Количество 1 Мегаомметр цифровой (50В ... 2500В) ПрофКиП Е6-21 1 2 Измерительные провода, зажимы, щупы (комплект) 1 3 Руководство по эксплутатации 1 4 Сумка (кейс) для переноски и хранения 1 5 Упаковка 1 -
