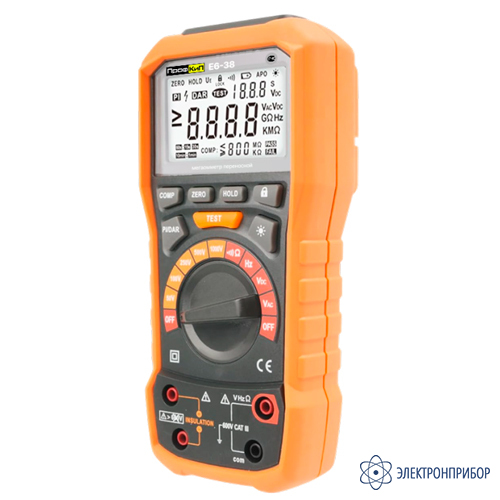

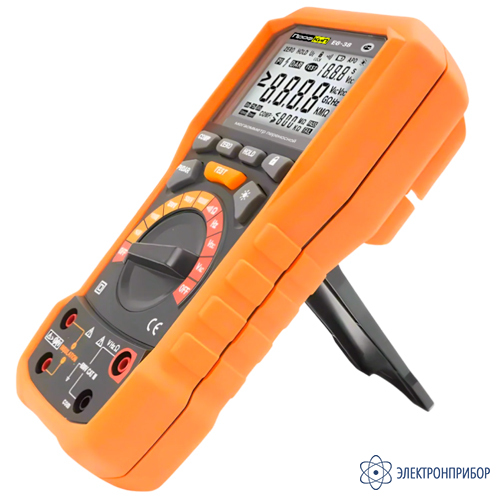

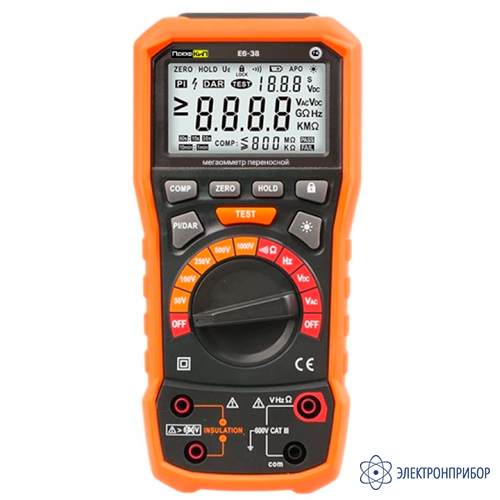

ПрофКиП Е6-38 — мегаомметр цифровой (50В ... 1000В)

Код товара: 82273
  • 94864-25

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      94864-25 до 11.03.2030

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение мегаомметра цифрового (50В ... 1000В) ПрофКиП Е6-38:

    Мегаомметры цифровые переносные ПрофКиП Е6-38 предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания. Мегаомметры представляют собой переносные цифровые измерительные приборы с автономным питанием. Прибор может быть использован при производстве, эксплуатации, ремонте и метрологической аттестации электроэнергетического и радиоэлектронного оборудования, а также при производстве кабельной продукции, изоляционных материалов, радиоэлектронных элементов.

    Особенности мегаомметра цифрового (50В ... 1000В) ПрофКиП Е6-38:

    • номинальное испытательное напряжение: 50/100/250/500/1000 В;
    • диапазон измерения сопротивления изоляции: 0,01 МОм … 1 ГОм;
    • измерение напряжения переменного тока 600 В;
    • измерение напряжения постоянного тока 600 В;
    • измерение частоты переменного тока 1000 Гц;
    • широкая функциональность;
    • возможность выбора испытательного напряжения в измерительной цепи;
    • компактность и удобство использования в качестве мобильного прибора;
    • ЖК дисплей 4 разряда;
    • работа в режиме сравнения (компаратора);
    • индикатор степени разряда элементов питания;
    • защита от перегрузки;
    • подстветка дисплея;
    • автоматическое отключение питания;
    • определение дополнительных характеристик изоляции (DAR и PI).

    Принцип действия мегаомметра цифрового (50В ... 1000В) ПрофКиП Е6-38:

    Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления.

    Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера

  • Технические характеристики мегаомметра цифрового (50В ... 1000В) ПрофКиП Е6-38:

    Метрологические характеристики в режиме измерения сопротивления постоянного тока
    Номинальное значение испытательного напряжения постоянного тока, В Предел измерений Разрешение Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм
    50 19,99 МОм 0,01 МОм ± (1,5·10-2 Rизм + 5r)
    199,9 МОм 0,1 МОм ± (5,0·10-2 Rизм + 5r)
    499 МОм 1 МОм
    1,00 ГОм 0,01 ГОм ± (10,0·10-2 Rизм + 5r)
    100 19,99 МОм 0,01 МОм ± (1,5·10-2 Rизм + 5r)
    199,9 МОм 0,1 МОм ± (5,0·10-2 Rизм + 5r)
    499 МОм 1 МОм
    1,99 ГОм 0,01 ГОм ± (10,0·10-2 Rизм + 5r)
    2,0 ГОм 0,1 ГОм
    250 19,99 МОм 0,01 МОм ± (1,5·10-2 Rизм + 5r)
    199,9 МОм 0,1 МОм ± (5,0·10-2 Rизм + 5r)
    499 МОм 1 МОм ± (5,0·10-2 Rизм + 5r)
    1,99 ГОм 0,01 МОм ± (10,0·10-2 Rизм + 5r)
    5,0 ГОм 0,1 ГОм
    500 19,99 МОм 0,01 МОм ± (1,5·10-2 Rизм + 5r)
    199,9 МОм 0,1 МОм ± (5,0·10-2 Rизм + 5r)
    499 МОм 1 МОм
    1,99 ГОм 0,01 ГОм ± (10,0·10-2 Rизм + 5r)
    10,0 ГОм 0,1 ГОм
    1000 19,99 МОм 0,01 МОм ± (1,5·10-2 Rизм + 5r)
    199,9 МОм 0,1 МОм ± (5,0·10-2 Rизм + 5r)
    499 МОм 1 МОм
    1,99 ГОм 0,01 ГОм ± (10,0·10-2 Rизм + 5r)
    19,9 ГОм 0,1 ГОм
    100 ГОм 1 ГОм Погрешность не нормирована
    Метрологические характеристики в режиме измерения напряжения постоянного тока
    Предел измерений, В Разрешение, В Пределы допускаемой абсолютной погрешности измерений, В
    600 0,1 ±(1,5·10-2 Uизм + 5r)
    Метрологические характеристики в режиме измерения напряжения переменного тока
    Предел измерений, В Разрешение, В Частота измеряемого напряжения, Гц Пределы допускаемой абсолютной погрешности измерений, В
    600 0,1 от 45 до 60 ±(1,5·10-2 Uизм + 5r)
    Метрологические характеристики в режиме измерения частоты
    Предел измерений, Гц Разрешение, Гц Пределы допускаемой абсолютной погрешности измерений, Гц
    199,9 0,1 ±(0,1·10-2 Fизм + 3r)
    1000 1
    Общие характеристики
    Параметр Значение
    Условия эксплуатации температура окружающей среды, °С от 0 до +40
    относительная влажность %, не более 80
    Габариты (длина × ширина × высота), мм, не более 189 × 94 × 55
    Масса, кг, не более 0,45

  • Комплект поставки ПрофКиП Е6-38

    № Наименование Количество
    1 Мегаомметр цифровой (50В ... 1000В) ПрофКиП Е6-38 1

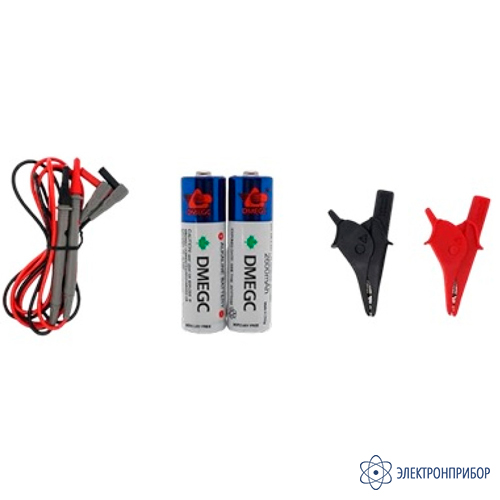

    2 Измерительные провода, зажимы, щупы (комплект) 1
    3 Руководство по эксплутатации 1

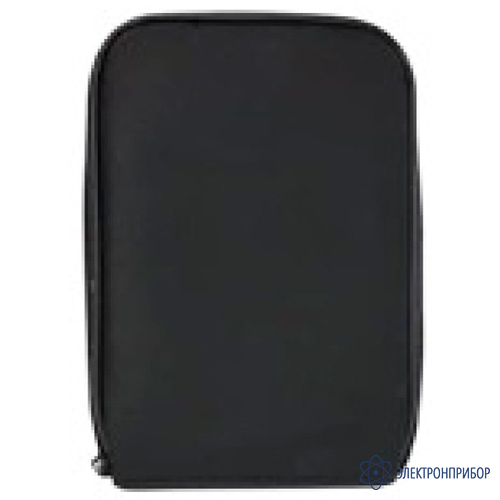

    4 Сумка (кейс) для переноски и хранения 1
    5 Упаковка 1
