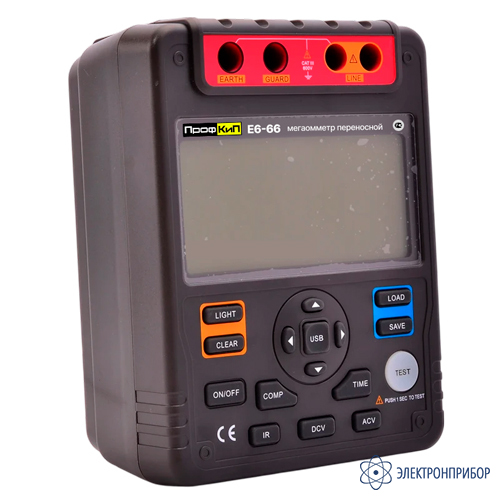

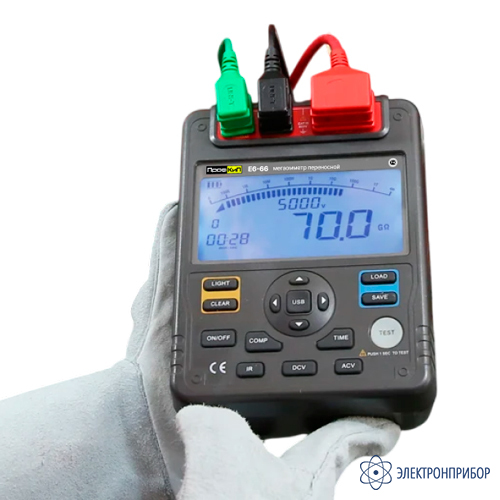

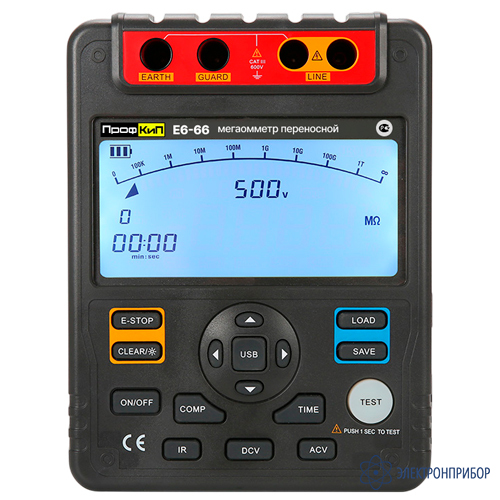

ПрофКиП Е6-66 — мегаомметр цифровой (500В ... 5000В)

Код товара: 82284
  • 94864-25

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      94864-25 до 11.03.2030

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение мегаомметра цифрового (500В ... 5000В) ПрофКиП Е6-66:

    Мегаомметры цифровые переносные ПрофКиП Е6-66 предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания, так и с привязкой к сети питания. Измеренные значения отображаются на жидкокристаллическом дисплее. Измеренные данные затем могут быть проанализированы с помощью программного обеспечения для ПК. Мегаомметры применяются для оперативного контроля сопротивления и параметров изоляции, при настройке, испытаниях и обслуживании промышленного оборудования и электросетей, оснащения мастерских, предприятий и организаций, обслуживающих электросети.

    Особенности мегаомметра цифрового (500В ... 5000В) ПрофКиП Е6-66:

    • номинальное испытательное напряжение: 500/1000/2500/5000 В;
    • диапазон измерения сопротивления изоляции: 0,1 МОм … 1000 ГОм;
    • измерение напряжения переменного тока 600 В;
    • измерение напряжения постоянного тока 600 В;
    • широкая функциональность;
    • автоматический выбор диапазона;
    • спящий режим;

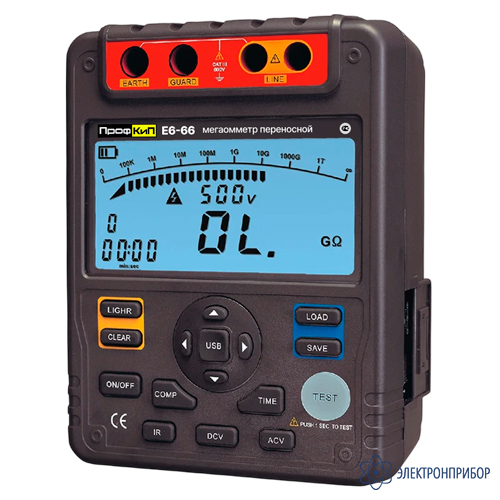

    • большой дисплей ЖК дисплей с подсветкой, 9999 с 30-сегментной аналоговой гистограммой;
    • работа в режиме сравнения (компаратора);
    • запись и чтение результатов измерений в ячейки памяти (до 18 значений);
    • индикатор степени разряда элементов питания;
    • защита от перегрузки;
    • подстветка дисплея;
    • автоматическое отключение питания;
    • определение дополнительных характеристик изоляции (DAR и PI);
    • работа по таймеру;

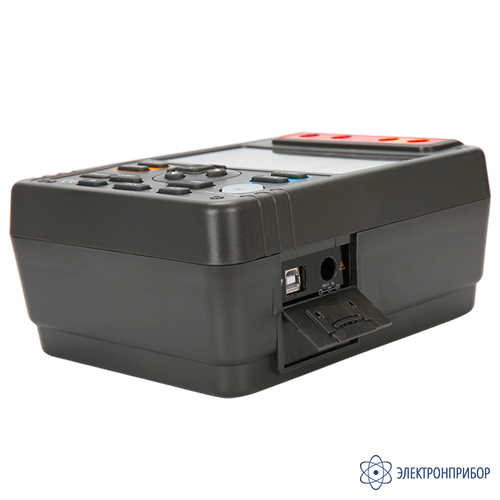

    • интерфейс USB и программное обеспечение ПК.

    Принцип действия мегаомметра цифрового (500В ... 5000В) ПрофКиП Е6-66:

    Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления.

    Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера

  • Технические характеристики мегаомметра цифрового (500В ... 5000В) ПрофКиП Е6-66:

    Метрологические характеристики в режиме измерения сопротивления постоянного тока
    Номинальное значение испытательного напряжения постоянного тока, В Предел измерений Разрешение Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм
    500 100 МОм 0,1 МОм ± (3,0·10-2 Rизм + 5r)
    1000 МОм 1 МОм ± (5,0·10-2 Rизм + 5r)
    10 ГОм 0,01 ГОм
    20 ГОм 0,1 ГОм ± (10,0·10-2 Rизм + 5r)
    1000 100 МОм 0,1 МОм ± (3,0·10-2 Rизм + 5r)
    1000 МОм 1 МОм ± (5,0·10-2 Rизм + 5r)
    10 ГОм 0,01 ГОм
    40 ГОм 0,1 ГОм ± (10,0·10-2 Rизм + 5r)
    2500 100 МОм 0,1 МОм ± (3,0·10-2 Rизм + 5r)
    1000 МОм 1 МОм ± (5,0·10-2 Rизм + 5r)
    10 ГОм 0,01 ГОм
    100 ГОм 0,1 ГОм ± (10,0·10-2 Rизм + 5r)
    5000 100 МОм 0,1 МОм ± (3,0·10-2 Rизм + 5r)
    1000 МОм 1 МОм ± (5,0·10-2 Rизм + 5r)
    10 ГОм 0,01 ГОм
    100 ГОм 0,1 ГОм ± (10,0·10-2 Rизм + 5r)
    1000 ГОм 1 ГОм Погрешность не нормирована
    Метрологические характеристики в режиме измерения напряжения постоянного тока
    Предел измерений, В Разрешение, В Пределы допускаемой абсолютной погрешности измерений, В
    600 1 ±(2,0·10-2 Uизм + 3r)
    Метрологические характеристики в режиме измерения напряжения переменного тока
    Предел измерений, В Разрешение, В Частота измеряемого напряжения, Гц Пределы допускаемой абсолютной погрешности измерений, В
    600 1 от 45 до 60 ±(2,0·10-2 Uизм + 3r)
    Общие характеристики
    Параметр Значение
    Условия эксплуатации температура окружающей среды, °С от 0 до +40
    относительная влажность %, не более 80
    Габариты (длина × ширина × высота), мм, не более 202 × 155 × 94
    Масса, кг, не более 2

  • Комплект поставки ПрофКиП Е6-66

    № Наименование Количество
    1 Мегаомметр цифровой (500В ... 5000В) ПрофКиП Е6-66 1
    2 Измерительный кабель одинарный чёрного цвета с зажимом «крокодил» 1
    3 Измерительный кабель одинарный зеленого цвета с зажимом «крокодил» 1
    4 Измерительный кабель двойной красного цвета с зажимом «крокодил» 1
    5 Кабель USB B – USB A 1
    6 Руководство по эксплутатации 1
    7 Сумка (кейс) для переноски и хранения 1
    8 Упаковка 1
