Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

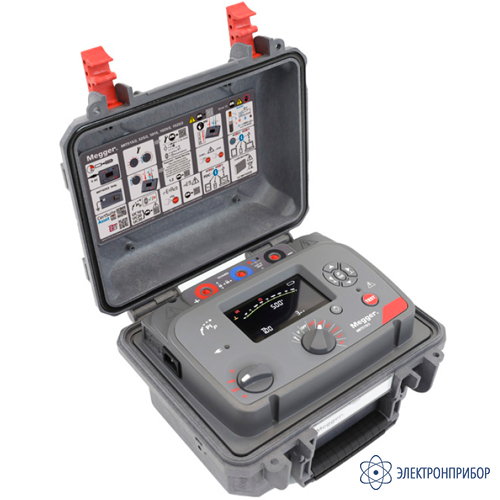

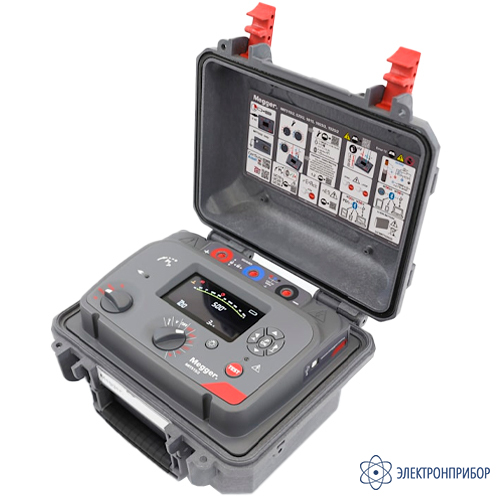

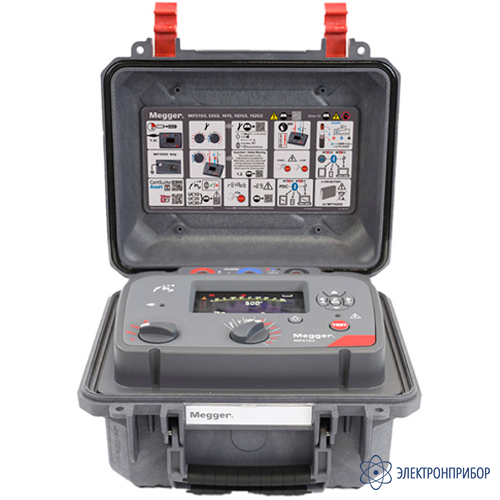

MIT515/2 — тестер сопротивления изоляции
Код товара: 85755-
-
Производитель
Описание тестера сопротивления изоляции MIT515/2:
Линейка Essential включает две модели: MIT515/2 (до 5 кВ) и MIT1015 (до 10 кВ). Обе модели поддерживают измерение сопротивления изоляции, а также испытания с определением коэффициента диэлектрической абсорбции (DAR) и индекса поляризации (PI). Технология Megger PI Predictor позволяет сократить продолжительность испытания PI до 50 %, повышая производительность при испытании нескольких фаз.
Новый инновационный режим испытаний RE > Act, на который подана заявка на патент, позволяет пользователю выполнять точные измерения посредством контроля тока реабсорбции. Этот принципиально новый режим может предотвратить ошибочное признание изоляции прошедшей или не прошедшей испытание вследствие воздействия тока реабсорбции, что способствует поддержанию безопасности. Кроме того, данный режим можно использовать для предотвращения возникновения опасных возвратных напряжений.
Приборы не имеют встроенной памяти для хранения данных и оснащены фиксированным током прожига/заряда 3 мА, поэтому они идеально подходят для условий, в которых не требуются такие расширенные функции, как дистанционное управление. Высокоэффективная защитная клемма (Guard) обеспечивает точность измерений даже при значительных токах утечки.
Линейка Essential проста в использовании, имеет категорию CAT IV 600 В и рассчитана на сложные условия применения в промышленности, у производителей оригинального оборудования (OEM) и в энергетике. Она обеспечивает быстрые и надёжные результаты без лишних сложностей.
-
-
Технические характеристики тестера сопротивления изоляции MIT515/2:
Параметр Описание Диапазон входного напряжения переменного тока 5 кВ, 10 кВ 90…264 Вскз, 47/63 Гц, 100 ВА 15 кВ 90…264 Вскз, 47/63 Гц, 200 ВА Аккумулятор 11,1 В, 5,2 Ач, соответствует требованиям безопасности IEC 62133:2003 Время работы от аккумулятора MIT515/2, MIT525/2 типовая продолжительность непрерывной работы составляет 6 часов при 5 кВ и нагрузке 100 МОм MIT1015, MIT1025/2 типовая продолжительность непрерывной работы составляет 4,5 часа при 10 кВ и нагрузке 100 МОм MIT1525/2 типовая продолжительность непрерывной работы составляет 4,5 часа при 15 кВ и нагрузке 100 МОм Автоматическое отключение при отсутствии действий прибор выключается через несколько минут для экономии заряда аккумулятора Время зарядки аккумулятора 2,5 часа после глубокого разряда 2 часа после обычного разряда Зарядка в течение 30 минут 1 час непрерывного испытания при 100 МОм и 5 кВ Испытательные напряжения MIT515/2, MIT525/2 250 В 500 В 1000 В 2500 В 5000 В MIT1015, MIT1025/2 500 В 1000 В 2500 В 5000 В 10000 В MIT1525/2 1000 В 2500 В 5000 В 10000 В 15000 В Пользовательская установка испытательного напряжения MIT515/2, MIT525/2, MIT1015 от 40 В до 1 кВ с шагом 10 В MIT1025/2, MIT1525/2 от 100 В до 1 кВ с шагом 10 В Все модели от 1 до 5 кВ с шагом 25 В Только MIT1525/2 от 5 до 15 кВ с шагом 25 В Погрешность MIT515/2, MIT525/2 при 23°C в диапазоне от 1 МОм 5000 В 2500 В 1000 В 500 В 250 В ±5% до 1 ТОм 500 ГОм 200 ГОм 100 ГОм 50 ГОм ±20% до 10 ТОм 5 ТОм 2 ТОм 1 ТОм 500 ГОм Погрешность MIT1015, MIT1025/2 при 23°C в диапазоне от 1 МОм 10000 В 5000 В 2500 В 1000 В 500 В ±5% до 2 ТОм 1 ТОм 500 ГОм 200 ГОм 100 ГОм ±20% до 20 ТОм 10 ТОм 5 ТОм 2 ТОм 1 ТОм Погрешность MIT1525/2 при 23°C в диапазоне от 1 МОм 15000 В 10000 В 5000 В 2500 В 1000 В ±5% до 3 ТОм 2 ТОм 1 ТОм 500 ГОм 200 ГОм ±20% до 30 ТОм 20 ТОм 10 ТОм 5 ТОм 2 ТОм Характеристики клеммы GUARD при измерении сопротивления изоляции 100 ГОм при 5000 В тестер может исключать из измерения ток IG, по меньшей мере в 5000 раз превышающий испытательный ток изоляции IL, с максимальной дополнительной погрешностью сопротивления 1% Диапазон аналогового дисплея от 100 кОм до 10 ТОм Диапазон цифрового дисплея MIT515/2, MIT525/2 от 10 кОм до 10 ТОм MIT1015, MIT1025/2 от 10 кОм до 20 ТОм MIT1525/2 от 10 кОм до 30 ТОм Ток короткого замыкания Серия Essential 3 мА номинально — технология регулирования максимальной мощности обеспечивает максимальную передачу мощности на всех нагрузках, а не только при коротком замыкании, превосходя многие тестеры на 5 мА Серия Advanced 1 мА, 3 мА по умолчанию;
6 мА при 5, 10 и 15 кВ (6 мА — только при питании от сети)Сигнализация сопротивления изоляции от 100 кОм до 1 ГОм Заряд конденсатора MIT515/2, MIT525/2 < 3 с/мкФ до 5 кВ MIT1015, MIT1025/2 < 5 с/мкФ до 10 кВ MIT1525/2 < 6,3 с/мкФ до 15 кВ Разряд конденсатора MIT515/2, MIT525/2 < 250 мс/мкФ для разряда от 5 кВ до 50 В MIT1015, MIT1025/2 < 250 мс/мкФ для разряда от 10 кВ до 50 В MIT1525/2 < 3500 мс/мкФ для разряда от 15 кВ до 50 В Диапазон ёмкости (выше 500 В) от 10 нФ до 25 мкФ (5 кВ, 10 кВ)
от 10 нФ до 50 мкФ (15 кВ)
(зависит от измерительного напряжения)Погрешность измерения ёмкости (23°C) ±10% ±5 нФ Погрешность выходного напряжения (> 200 В, 0…30°C): +4%, -0%, ±10 В от номинального испытательного напряжения при 1 ГОм Диапазон измерения тока от 0,01 нА до 6 мА Погрешность измерения тока (20°C) ±5% ±0,2 нА при всех напряжениях Подавление помех (шума), мАскз MIT515/2, MIT525/2 1 мА на каждые 250 В до максимума 3 мА MIT1015, MIT1025/2 1 мА на каждые 600 В, до максимума 3 мА MIT1525/2 1 мА на каждые 350 В, до максимума 6 мА Диапазон вольтметра от 30 до 660 В переменного или постоянного тока, 50/60 Гц Погрешность вольтметра ±3%, ±3 В Диапазон таймера до 99 минут, минимальная установка 15 секунд Объем памяти 5,5 часа непрерывной регистрации с интервалом 5 с или 33 зарегистрированных испытания PI, или 350 зарегистрированных испытаний IR Режимы испытаний MIT515/2, MIT1015 IR, IR(t), DAR, PI MIT525/2, MIT1025/2 IR, IR(t), DAR, PI, SV, DD, ramp test MIT1525/2 IR, IR(t), DAR, PI, SV, DD, ramp test Интерфейс USB Type B (устройство) Вывод данных в реальном времени USB, 1 показание/с (сопротивление, ток и напряжение) Условия окружающей среды Высота над уровнем моря:
- MIT515/2, MIT525/2, MIT1015, MIT1025/2
- MIT1525/2
3000 м, категория CAT измерительных проводов действительна до высоты 2000 м, необходимо применять правила безопасной работы, и нельзя прикасаться к зажимам до завершения разряда;
3000 мРабочая температура от -20 до 50°C Температура хранения от -25 до 65°C Влажность 90% RH без конденсации при 40°C Степень защиты IP65 при закрытой крышке, IP40 при открытой крышке Общие характеристики Безопасность:
- MIT515/2, MIT525/2, MIT1015, MIT1025/2
- MIT1525/2
соответствует требованиям IEC 61010-1, CAT IV 600 В до 3000 м
(прибор должен эксплуатироваться со всеми подключенными измерительными проводами на высоте более 2000 м);
соответствует требованиям IEC 61010-1, CAT IV 1000 В до 3000 мЭМС соответствует требованиям IEC 61326-1 Габаритные размеры 315 х 285 х 181 мм (5 кВ, 10 кВ)
360 х 305 х 194 мм (15 кВ)Масса 4,5 кг (MIT515/2, MIT525/2, MIT1015, MIT1025/2)
6,5 кг (MIT1525/2) -
Комплект поставки MIT515/2
№ Наименование Количество 1 Тестер сопротивления изоляции MIT515/2 1
