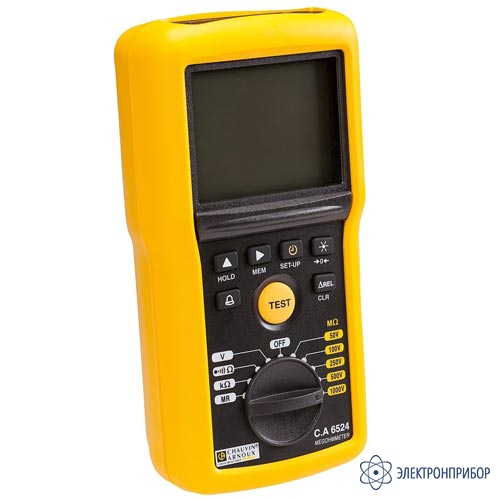

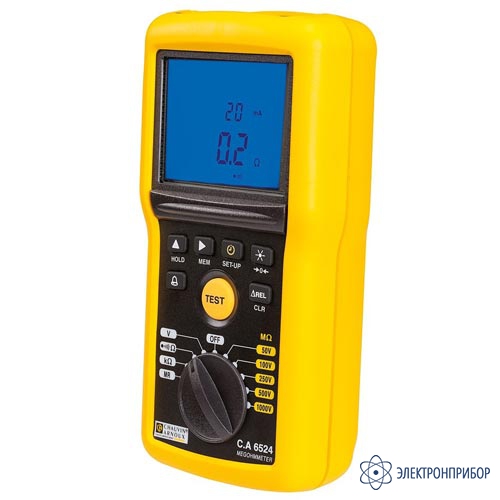

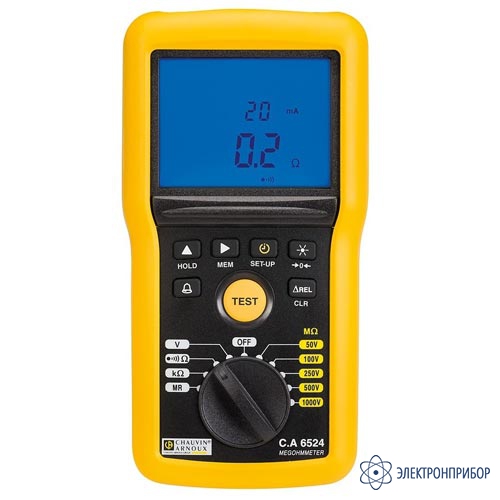

C.A 6524 — измеритель сопротивления изоляции
Код товара: 54317-
-
Гарантия
1 год
-
Производитель
-
Артикул
P01140824
Назначение измерителя сопротивления изоляции C.A 6524:
Измеритель сопротивления изоляции С.А 6524 позволяет предотвратить аварии, измерять сопротивление изоляции систем и оборудования при выполнении профилактического техобслуживания.
Особенности измерителя сопротивления изоляции C.A 6524:
- Измерение сопротивления изоляции в течение запрограммированного времени;
- Вычисление значений PI и DAR для определения качества изоляции. Преимущество заключается в нечувствительности к воздействию температуры;
- Внесение результатов в память для сравнения с архивными данными об измерениях.
-
-
Технические характеристики измерителя сопротивления изоляции C.A 6524:
Параметр C.A 6522 C.A 6524 C.A 6526 C.A 6534 ESD Применение Производственное техобслуживание Электроника / ЭСР Напряжение Диапазон измерения / разрешение 0,3 В-399,9 В/0,1 В;
400 В-700 В/1 ВПогрешность / входной импеданс +/- (3% + 2 емр.) / 400 кОм Рабочая частота Постоянный ток, 15,3 - 800 Гц Частота Диапазон измерения / разрешение / погрешность 15,3 Гц-399,9 Гц / 0,1 Гц / +/- (0,5% + 2 емр.);
400-800 Гц / 1 Гц / +/- (1% + 1 емр.)Сопротивление изоляции Испытательное напряжение 250 - 500 - 1 000 B 50 - 100 - 250 - 500 - 1 000 B 10 - 25 - 100 - 250 - 500 B Диапазон при максимальном испытательном напряжении 40 ГОм 200 ГОм 50 ГОм Соответствие стандарту МЭК 61557-2 2 ГОм Диапазон измерения 50 кОм - 10 ГОм (250 В);
100 кОм - 20 ГОм (500 В);
200 кОм - 40 ГОм (1000 В)10 кОм - 10 ГОм (50 В);
20 кОм - 20 ГОм (100 В);
50 кОм - 50 ГОм (250 В);
100 кОм - 100 ГОм (500 В);
200 кОм - 200 ГОм (1000 В)2 кОм - 10 ГОм (10 В);
5 кОм - 2 ГОм (25 В);
20 кОм - 10 ГОм (100 В);
50 кОм - 25 ГОм (250 В);
100 кОм - 50 ГОм (500 В)Диапазон измерения / разрешения 10 - 999 кОм et 1,000 - 3,999 МОм / 1 кОм; 4,00 - 39,99 МОм / 10 кОм; 40,0 - 399,9 МОм / 100 кОм; 400 - 3999 МОм / 1 МОм; 4,00 - 39,99 ГОм / 10 МОм; 40,0 - 200 ГОм / 100 МОм Погрешность +/- (3% + 2 емр.) Испытательное напряжение (I < 1 мА) - 0 % + 20 % Индикация испытательного напряжения ± (3 % + 3 емр) Индикация испытательного тока / разрешение - 0,01 мкА–39,99 мкА/10 нА;
40,0–399,9 мкА/100 нА;
0,400–2,0007мА/17мкАПогрешность по испытательному току - +/- 10% + 3 емр. Вычисление PI/DAR - 10 мин / 1 мин / 1 мин / 30 с - Таймер (мин:с) 0:00 - 39:00 Время разрядки (при 25 В) < 2 с/мкФ Сигнализация 2 фиксированных порога + 1 программируемый порог Целостность электрических цепей Диапазон измерения / разрешение / погрешность - 0–3999 Ом / 1 Ом; 4,00 кОм–39,99 кОм/10 Ом /+/- (3% + 2 емр.);
40,0 кОм–399,9 кОм/100 Ом; 400 кОм–1000 кОм/1 кОм /+/- (3% + 27емр.)Емкость Диапазон измерения / разрешение - 0,1 нФ – 399,9 нФ / 0,1 нФ;
400 нФ–3999 нФ/1 нФ;
4,00 мкФ–10,0 мкФ/10 нФ- Погрешность - +/- (3% + +2 емр.) - Общие характеристики Дисплей 2 x 4000 точек + логарифмическая шкала Объем памяти - 300 измерений 1300 измерений Передача данных Bluetooth® Classe II Источник питания 6 x батареек LR6(AA) Автоотключение 5 минут Автономная работа 1500/2500/6000 измерений: UN x 1 кОм при UN (5 с ВКЛ./55 с ВЫКЛ.);
3000 проверок целостности цепи (5 с ВКЛ./55 с ВЫКЛ.)ЭМС / электробезопасность МЭК 61326-1/МЭК61010-1 и МЭК 61010-2-030, 600 В КАТ. IV Соответствие стандартам МЭК 61557, части 1, 2, 4 и 10 Степень защиты IP54 / IK04 Размеры 211 х 108 х 60 Вес 850 г -

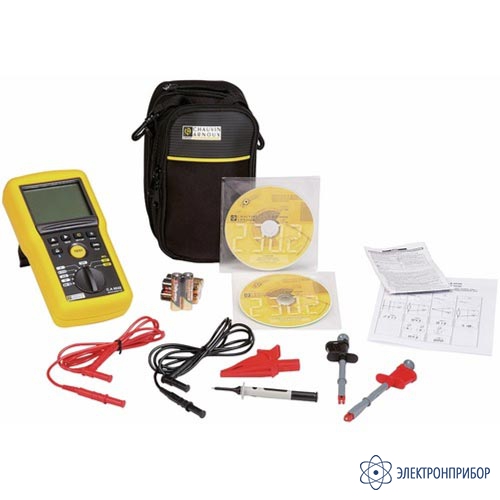

Комплект поставки C.A 6524
№ Наименование Количество 1 Измеритель сопротивления изоляции C.A 6524 1 2 Предохранительный провод с изогнутыми - прямыми штекерами (красный и черный) длиной 1,5 м 2 3 Красный зажим типа «крокодил» 1 4 Черный щуп 1 5 Батарейка LR6 или AA 6 6 Компакт - диск с руководством по эксплуатации на нескольких языках 1 7 Сумка для переноски и использования по принципу «свободные руки» 1 8 Краткое руководство 1 9 Лист данных по безопасности на нескольких языках 1 -
