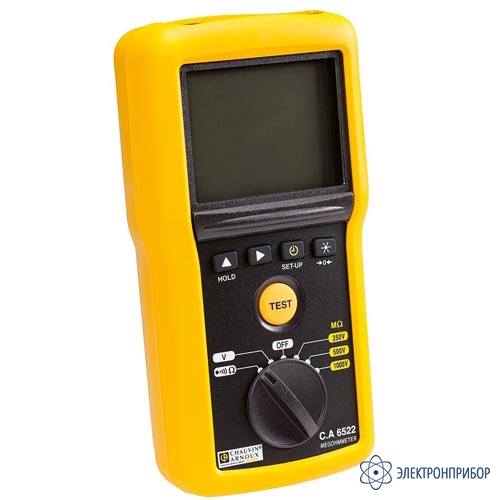

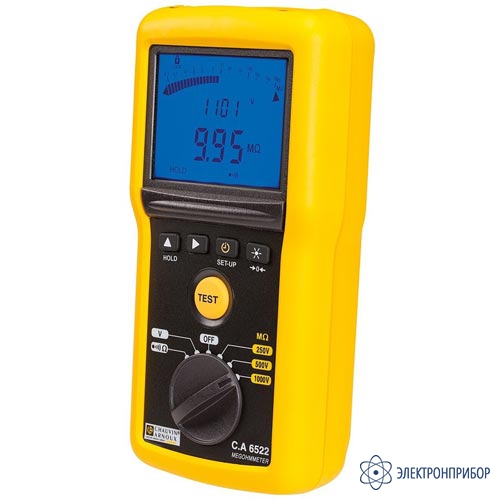

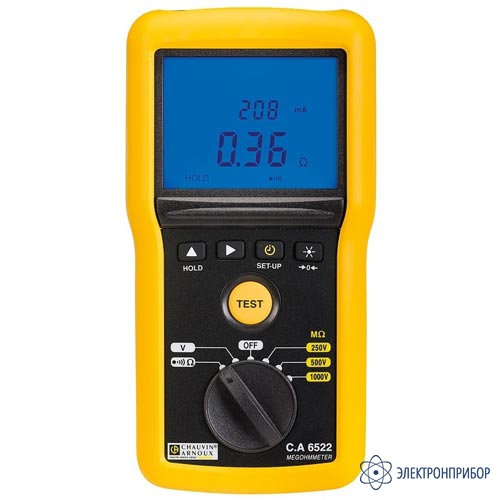

C.A 6522 — измеритель сопротивления изоляции

Код товара: 54310
  • Назначение измерителя сопротивления изоляции C.A 6522:

    Измеритель сопротивления изоляции С.А 6522 позволяет предотвратить аварии, измерять сопротивление изоляции систем и оборудования при выполнении профилактического техобслуживания.

    Особенности измерителя сопротивления изоляции C.A 6522:

    • Измерение сопротивления изоляции в течение запрограммированного времени;
    • Вычисление значений PI и DAR для определения качества изоляции. Преимущество заключается в нечувствительности к воздействию температуры;
    • Внесение результатов в память для сравнения с архивными данными об измерениях.
  • Технические характеристики измерителя сопротивления изоляции C.A 6524:

    Параметр C.A 6522 C.A 6524 C.A 6526 C.A 6534 ESD
    Применение Производственное техобслуживание Электроника / ЭСР
    Напряжение
    Диапазон измерения / разрешение 0,3 В-399,9 В/0,1 В;
    400 В-700 В/1 В
    Погрешность / входной импеданс +/- (3% + 2 емр.) / 400 кОм
    Рабочая частота Постоянный ток, 15,3 - 800 Гц
    Частота
    Диапазон измерения / разрешение / погрешность 15,3 Гц-399,9 Гц / 0,1 Гц / +/- (0,5% + 2 емр.);
    400-800 Гц / 1 Гц / +/- (1% + 1 емр.)
    Сопротивление изоляции
    Испытательное напряжение 250 - 500 - 1 000 B 50 - 100 - 250 - 500 - 1 000 B 10 - 25 - 100 - 250 - 500 B
    Диапазон при максимальном испытательном напряжении 40 ГОм 200 ГОм 50 ГОм
    Соответствие стандарту МЭК 61557-2 2 ГОм
    Диапазон измерения 50 кОм - 10 ГОм (250 В);
    100 кОм - 20 ГОм (500 В);
    200 кОм - 40 ГОм (1000 В)
    10 кОм - 10 ГОм (50 В);
    20 кОм - 20 ГОм (100 В);
    50 кОм - 50 ГОм (250 В);
    100 кОм - 100 ГОм (500 В);
    200 кОм - 200 ГОм (1000 В)
    2 кОм - 10 ГОм (10 В);
    5 кОм - 2 ГОм (25 В);
    20 кОм - 10 ГОм (100 В);
    50 кОм - 25 ГОм (250 В);
    100 кОм - 50 ГОм (500 В)
    Диапазон измерения / разрешения 10 - 999 кОм et 1,000 - 3,999 МОм / 1 кОм; 4,00 - 39,99 МОм / 10 кОм; 40,0 - 399,9 МОм / 100 кОм; 400 - 3999 МОм / 1 МОм; 4,00 - 39,99 ГОм / 10 МОм; 40,0 - 200 ГОм / 100 МОм
    Погрешность +/- (3% + 2 емр.)
    Испытательное напряжение (I < 1 мА)  - 0 % + 20 %
    Индикация испытательного напряжения ± (3 % + 3 емр)
    Индикация испытательного тока / разрешение - 0,01 мкА–39,99 мкА/10 нА;
    40,0–399,9 мкА/100 нА;
    0,400–2,0007мА/17мкА
    Погрешность по испытательному току - +/- 10% + 3 емр.
    Вычисление PI/DAR - 10 мин / 1 мин / 1 мин / 30 с -
    Таймер (мин:с) 0:00 - 39:00
    Время разрядки (при 25 В) < 2 с/мкФ
    Сигнализация 2 фиксированных порога + 1 программируемый порог
    Целостность электрических цепей
    Диапазон измерения / разрешение / погрешность - 0–3999 Ом / 1 Ом; 4,00 кОм–39,99 кОм/10 Ом /+/- (3% + 2 емр.);
    40,0 кОм–399,9 кОм/100 Ом; 400 кОм–1000 кОм/1 кОм /+/- (3% + 27емр.)
    Емкость
    Диапазон измерения / разрешение - 0,1 нФ – 399,9 нФ / 0,1 нФ;
    400 нФ–3999 нФ/1 нФ;
    4,00 мкФ–10,0 мкФ/10 нФ
    -
    Погрешность - +/- (3% + +2 емр.) -
    Общие характеристики
    Дисплей 2 x 4000 точек + логарифмическая шкала
    Объем памяти - 300 измерений 1300 измерений
    Передача данных Bluetooth® Classe II
    Источник питания 6 x батареек LR6(AA)
    Автоотключение 5 минут
    Автономная работа 1500/2500/6000 измерений: UN x 1 кОм при UN (5 с ВКЛ./55 с ВЫКЛ.);
    3000 проверок целостности цепи (5 с ВКЛ./55 с ВЫКЛ.)
    ЭМС / электробезопасность МЭК 61326-1/МЭК61010-1 и МЭК 61010-2-030, 600 В КАТ. IV
    Соответствие стандартам МЭК 61557, части 1, 2, 4 и 10
    Степень защиты IP54 / IK04
    Размеры 211 х 108 х 60
    Вес 850 г

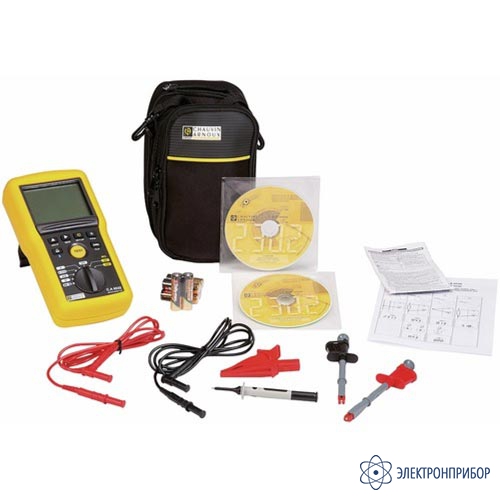

  • Комплект поставки C.A 6522

    Наименование Количество
    1 Измеритель сопротивления изоляции C.A 6522 1
    2 Предохранительный провод с изогнутыми - прямыми штекерами (красный и черный) длиной 1,5 м 2
    3 Красный зажим типа «крокодил» 1
    4 Черный щуп 1
    5 Батарейка LR6 или AA 6
    6 Компакт - диск с руководством по эксплуатации на нескольких языках 1
    7 Сумка для переноски и использования по принципу «свободные руки» 1
    8 Краткое руководство 1
    9 Лист данных по безопасности на нескольких языках 1
