Константа ВД1 (комплект для контроля паяльных соединений) — вихретоковый дефектоскоп
Код товара: 57400-
Назначение вихретокового дефектоскопа ВД1 (комплекта для контроля паяльных соединений):
Малогабаритный цифровой прибор Константа ВД1 (комплект для контроля паяльных соединений) предназначен для оценки качества паяных соединений обмоток статоров турбо- и гидрогенераторов. Предназначен для обнаружения дефектов паянного соединения, ориентированных в плоскости перпендикулярной плоскости установки преобразователя.
Особенности вихретокового дефектоскопа ВД1 (комплекта для контроля паяльных соединений):
- экранированный чувствительный элемент (нет влияния деталей контролируемого изделия, расположенных рядом);
- типы обнаруживаемых дефектов: непропай, пустоты, скопление шлака и загрязнений в припое соединения, несоответствие электропроводности мате-риала спаиваемых проводников образцу;

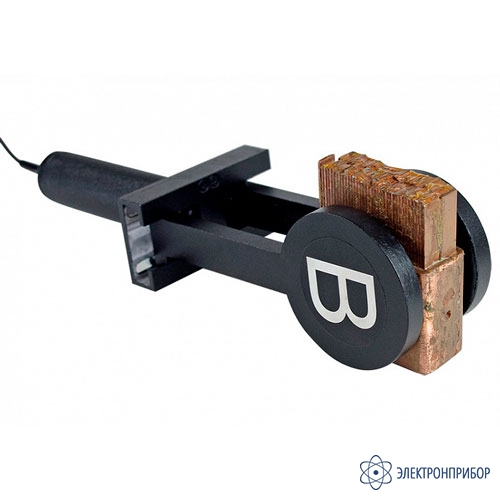

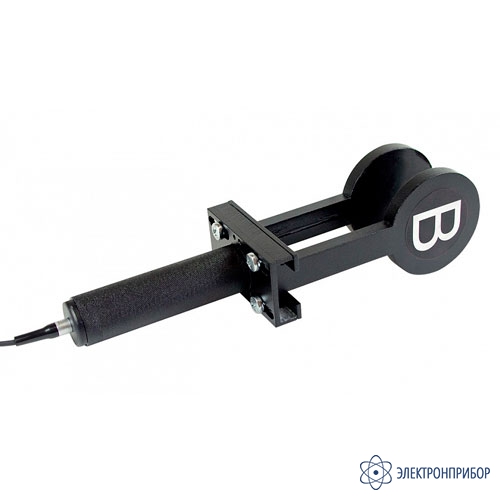

- преобразователи экранного типа (с одной стороны преобразователя – обмотка возбуждения, с другой – приемная обмотка) способны обнаруживать как поверхностные дефекты, так и дефекты, располагающиеся в толще соединения;
- два типоразмера преобразователей с регулировкой расстояния между катушками, для контроля соединений различного размера;
- возможность подключения преобразователей иных конструкций и типоразмеров для решения широкого круга задач;
- удобная калибровка прибора и индикация результата контроля в процентах;
- звуковая индикация недопустимого уровня дефекта;
- высокая чувствительность преобразователей обеспечивается встроенной в них электроникой;
- возможность сохранения результатов контроля в памяти прибора с последующей передачей в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-DATA».
-
Технические характеристики вихретокового дефектоскопа ВД1 (комплекта для контроля паяльных соединений):
Параметр Значение Индикация графический LCD индикатор с отображением в цифровом виде уровня сигнала и порога срабатывания сигнализации звуковая сигнализация в блоке обработки информации и через подключаемые наушники Число ячеек памяти результатов контроля 999 с возможностью разбивки на 99 групп Питание 2 аккумулятора тип ААА или батареи Alkaline) Время непрерывной работы 10 часов Диапазон рабочих температур 0...+50°С Габаритные размеры электронного блока 120 × 60 × 25 мм Масса электронного блока 0,15 кг Технические характеристики преобразователей для вихретокового дефектоскопа ВД1 (комплекта для контроля паяльных соединений):

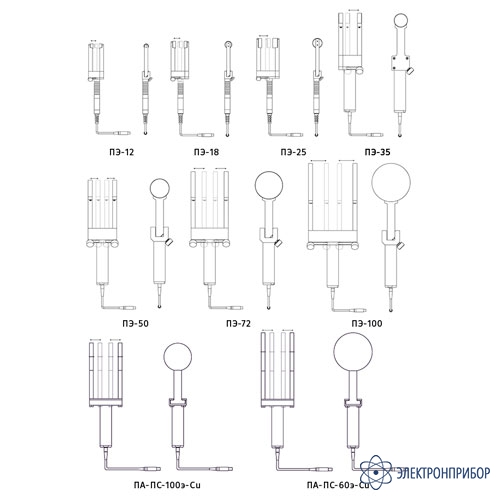

Тип преобразователя Значение ПЭ-12 ПЭ-18 ПЭ-25 ПЭ-35 ПЭ-50 ПЭ-72 ПЭ-100 ПА-ПС-60э-Cu ПА-ПС-100э-Cu Минимальная толщина объекта контроля 2 мм 3 мм 4 мм 6 мм 10 мм 15 мм 20 мм 20 мм 20 мм Максимальная толщина объекта контроля 13 мм 15 мм 21 мм 30 мм 42 мм 60 мм 90 мм 45 мм 65 мм Минимальная длина и ширина объекта контроля 6 мм 9 мм 12 мм 17 мм 25 мм 36 мм 50 мм 36 мм 50 мм Максимальная длина и ширина зоны контроля объекта контроля 12 мм 18 мм 25 мм 35 мм 50 мм 72 мм 100 мм 72 мм 100 мм Диапазон установки расстояния между катушками преобразователя, мм 2...15 4...22 5…28 7…37 11…52 17…74 22…103 25…65 25…65 Частота тока возбуждения 1280 Гц 640 Гц 320 Гц 160 Гц 80 Гц 40 Гц 20 Гц 50 Гц 50 гц Габаритные размеры, мм 220х45х30 226х52х30 233х60х30 305х80х70 320х80х70 340х100х72 370х130х100 310х90х80 330х90х110 Масса 0,2 кг 0,25 кг 0,3 кг 0,5 кг 1 кг 1,5 кг 2 кг 1 кг 1,5 кг -
Комплект поставки Константа ВД1 (комплект для контроля паяльных соединений)
№ Наименование Количество 1 Блок обработки информации — вихретоковый дефектоскоп Константа ВД1 1 2 Преобразователь ПА-ПС-100э-Cu 1 3 Преобразователь ПА-ПС-60э-Cu 1 4 Аккумулятор ААА 4 5 Зарядное устройство 1 6 Кабель связи с ПК по интерфейсу USB 1 7 Компакт-диск с драйверами и программой «Constanta – Data» 1 8 Руководство по эксплуатации 1 9 Кейс для хранения и транспортировки 1 Дополнительная комплектация Константа ВД1 (комплекта для контроля паяльных соединений):
(Поставляется за отдельную плату)
№ Наименование 1 Наборы контрольных образцов 2 Блок питания от сети 220 В -
