Константа ВД1 (комплект авиационный стандартный) — вихретоковый дефектоскоп

Код товара: 57394
  • 44493-10
    Вихретоковый дефектоскоп Константа ВД1 (комплект авиационный стандартный) Вихретоковый дефектоскоп Константа ВД1 (комплект авиационный стандартный) Вихретоковый дефектоскоп Константа ВД1 (комплект авиационный стандартный)
    Является модификацией Константа ВД1

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      44493-10 до 19.11.2024

    • Производитель

      КОНСТАНТА

    Сертификаты

    Назначение вихретокового дефектоскопа Константа ВД1 (комплекта авиационного стандартного):

    Дефектоскопа Константа ВД1 (комплект авиационный стандартный) в отличии от вихретокового дефектоскопа общепромышленного назначения Константа ВД1 (базовая комплектация) имеет широкий набор специализированных преобразователей и контрольных образцов для дефектоскопии деталей летательных аппаратов позволяет производить контроль в соответствии с методиками, утвержденными ФГУП ГосНИИ ГА и разработчиками воздушных судов и авиационных двигателей, а также, отличается комплектом поставки.

  • Технические характеристики вихретокового дефектоскопа Константа ВД1 (комплекта авиационного стандартного):

    Параметр Значение
    Блок обработки информации Константа ВД1
    Глубина обнаруживаемых поверхностных и подповерхностных дефектов* 0,05 ÷ 50 мм
    Минимальное раскрытие обнаруживаемых трещин* 0,002 мм
    Диапазон частот тока возбуждения преобразователей 5 Гц ÷ 30 МГц
    Индикация графический LCD индикатор с отображением в аналоговом и цифровом виде уровня сигнала и порога срабатывания сигнализации
    световая сигнализация на преобразователе
    звуковая сигнализация в блоке обработки информации и через подключаемые наушники
    Звуковая сигнализация многотональная по уровню сигнала
    прерывистая по превышению порога
    Число ячеек памяти результатов контроля 999 с возможностью разбивки на 99 групп
    Питание 2 аккумулятора тип ААА или батареи Alkaline)
    Время непрерывной работы 50 часов
    Диапазон рабочих температур -20...+50°С
    Габаритные размеры электронного блока 120 × 60 × 25 мм
    Габаритные размеры кейса №1 480 × 430 × 155 мм
    Габаритные размеры кейса №2 520 × 440 × 232 мм
    Масса электронного блока 0,15 кг

    * Зависит от характеристик контролируемого материала и типа преобразователя.

    Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF:

    Параметр Значение
    ПX - тип преобразователя ПФ – преобразователь фазовый абсолютный;
    ПА – преобразователь амплитудный абсолютный;
    ПАД – преобразователь амплитудный дифференциальный
    YY - назначение преобразователя ОН – общего назначения;
    Г1 – Г-образный с удлиненной трубкой;
    Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;
    ГТ – «Глубокие трещины» (для обнаружения подповерхностных дефектов);
    Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов;
    С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3;
    ПР – проходной;
    ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток);
    Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;
    ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).
    ZZ - диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта) Э – чувствительный элемент экранированный
    FF - вариант исполнения преобразователя в серии Fe – ферромагнитные стали и чугуны;
    Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м;
    Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м;
    Cu – медные сплавы σ = 45 ÷ 59 МСм/м.

    Технические характеристики преобразователей вихретокового дефектоскопа Константа ВД1 (комплекта авиационного стандартного):

    Тип Материал контролируемых
    изделий    		 Диаметр зоны контроля Частота тока возбуждения Диапазон отстройки от зазора Минимальный обнаруживаемый дефект Контрольный образец
    ПФ-ГТ-6э-Al
    ПФ-Г2ГТ-6э-Al    		 Алюминиевые и другие сплавы
    σ = 8÷24 МСм/м    		 7 мм 3 кГц 0÷0,5 мм Минимальная протяженность трещины в листе металла второго слоя под листом металла: 7 мм СОП-205
    ПФ-С1Э-6-Al Алюминиевые и другие сплавы
    σ = 17÷22 МСм/м    		 7 мм 3 кГц 0÷0,5 мм Минимальная протяженность трещины в листе металла второго слоя под стыком листов металла: 22 мм СОП-207
    ПФ-ГТ-18э-Al Алюминиевые и другие сплавы
    σ = 22÷27 МСм/м    		 20 мм 20 кГц 0÷1 мм Максимальная остаточная толщина металла: 6 мм СОП-206

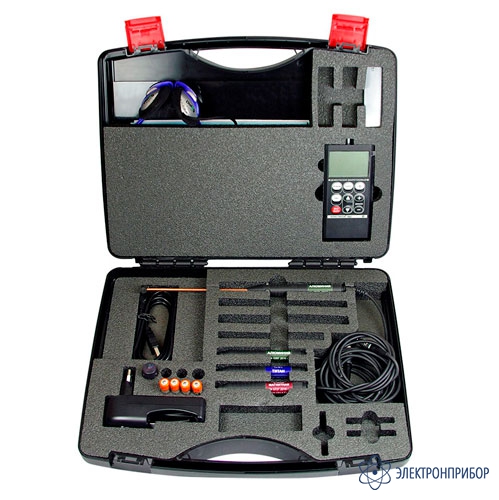

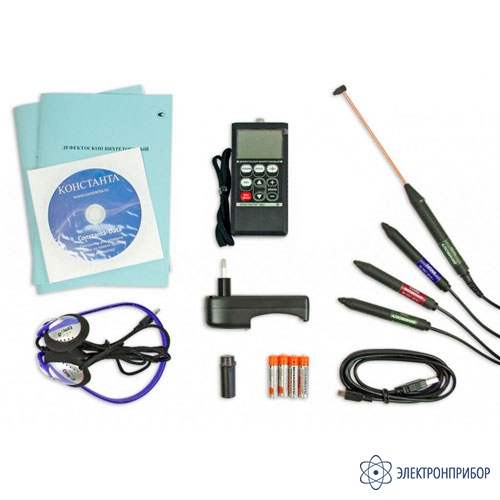

  • Комплект поставки Константа ВД1 (комплект авиационный стандартный)

    № Наименование Количество
    1 Блок обработки информации — вихретоковый дефектоскоп Константа ВД1 1
    2 Преобразователь ПФ-ОН-4-Al 1
    3 Преобразователь ПФ-ОН-4-Ti 1
    4 Преобразователь ПФ-ОН-4-Fe 1
    5 Преобразователь ПФ-Г2-4-Al 1
    6 Коплект сменных защитных колпачков (по 4 шт. к каждому преобразователю) 1
    7 Методические рекомендации по применению прибора «КОНСТАНТА ВД1» в Гражданской авиации (поставляются одни на предприятие) 1
    8 Аккумулятор ААА 4
    9 Зарядное устройство 1
    10 Головные телефоны 1
    11 Кабель связи с ПК по интерфейсу USB 1
    12 Компакт-диск с драйверами и программой «Constanta – Data» 4
    13 Руководство по эксплуатации 1
    14 Методика поверки 1
    15 Кейс для хранения и транспортировки 1
