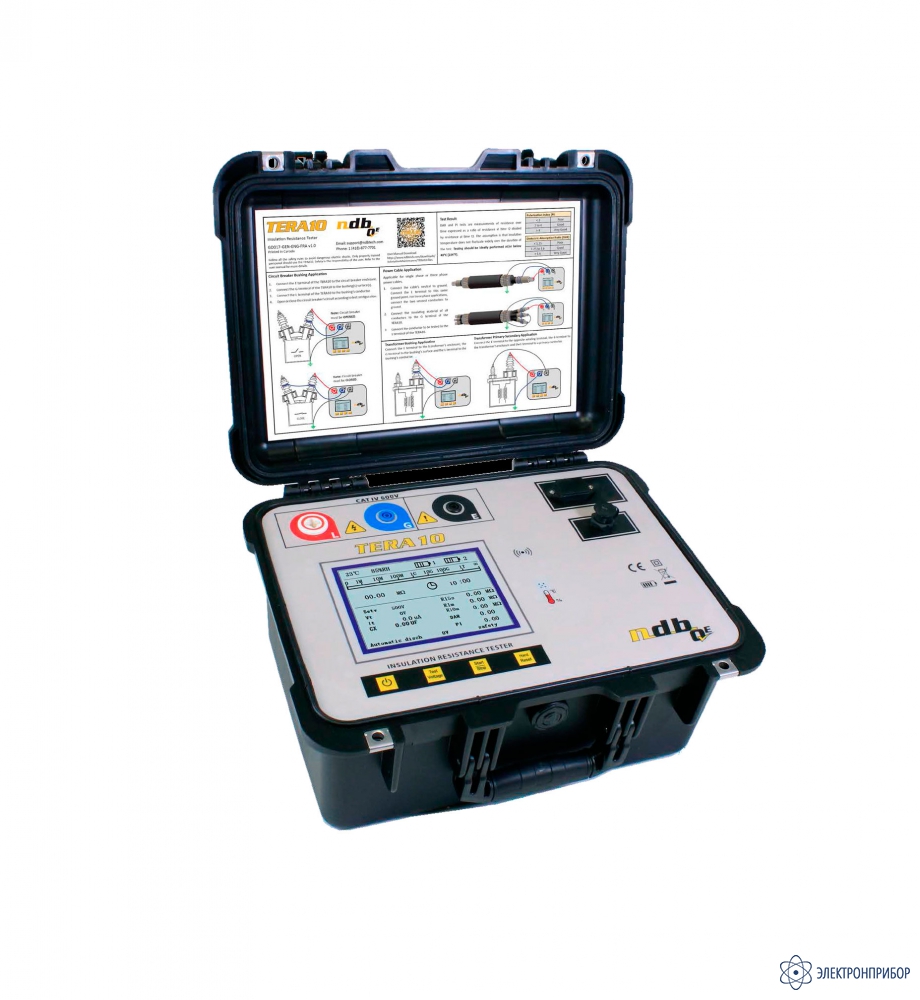

TERA10 — тестер сопротивления изоляции

Код товара: 59793

    • Гарантия

      12 месяцев

    • Производитель

      NDB Technologies

    Описание тестера сопротивления изоляции TERA10:

    Конструкция TERA10 позволяет проводить испытания сопротивления изоляции в широком спектре применения, таких как испытание кабелей, обслуживание выключателей и трансформаторов в энергетических и промышленных предприятиях. Благодаря простому в использовании интерфейсу, эффективной схеме подавления помех и мощному источнику постоянного напряжения 10 кВ, TERA10 превосходит существующие на рынке решения.

    TERA10 - это тестер сопротивления изоляции, работающий от батареи и/или от сети (50/60 Гц). Этот прибор предназначен для проверки сопротивления высоковольтной изоляции обесточенного электрооборудования. Широкий диапазон испытательного напряжения позволяет проверять оборудование низкого напряжения. Генераторы, двигатели, трансформаторы, кабели и распределительные устройства - все это требует регулярного контроля состояния электрической изоляции. Основная функция прибора - подача постоянного напряжения на изоляционный материал и измерение тока утечки. По результатам измерения приложенного напряжения и тока утечки прибор рассчитывает результирующее сопротивление.

    Эффективное подавление шумов.

    Шумы - это электрические помехи, возникающие на различных частотах, которые могут присутствовать в тестируемой сети. Обычно это наведенные токи или напряжения от соседнего оборудования, что особенно характерно на подстанциях высокого напряжения. Схема шумоподавления TERA10 эффективно работает неблагоприятной электромагнитной обстановке и может подавлять до 50 мА.

    Особенности тестера сопротивления изоляции TERA10:

    • Источник напряжения повышенной мощности 8 мА;
    • Подавление токовых помех до 50 мА;
    • Аккумулятор и питание от сети переменного тока;
    • Измерение коэффициентов абсорбции (DAR), поляризации (PI);
    • Прочный корпус IP67;
    • Большой контрастный дисплей;
    • Исытательные кабели высокого качества;
    • TERA10 обеспечивает стабильную мощность 8 мА и начальный зарядный ток до 15 мА;
    • В комплект TERA10 входят специальные высококачественные испытательные кабели с резиновой изоляцией;
    • Благодаря удобному интерфейсу и продуманному дизайну TERA10 позволяет сделать больше действительно важной работы.

  • Технические характеристики тестера сопротивления изоляции TERA10:

    Параметр Значение
    Диапазон измерений
    500 В 0,001 - 20 ГОм (макс погрешность 5% измерения)
    1000 В 0,001 - 100 ГОм (макс погрешность 5% измерения)
    100 - 200 ГОм (макс погрешность 20% измерения)
    2500 В 0,001 - 200 ГОм (макс погрешность 5% измерения)
    200 - 500 ГОм (макс погрешность 20% измерения)
    5000 В 0,001 - 100 ГОм (макс погрешность 5% измерения)
    100 - 200 ГОм (макс погрешность 10% измерения)
    200 - 1000 ГОм (макс погрешность 20% измерения)
    10000 В 0,001 - 100 ГОм (макс погрешность 5% измерения)
    100 - 200 ГОм (макс погрешность 10% измерения)
    200 - 1000 ГОм (макс погрешность 20% измерения)
    Общие параметры
    Испытательное напряжение 500, 1000, 2500, 5000 или 10000 В
    Испытательный ток Рабочий ток 8 мА
    Начальный ток зарядки 15 мА
    Подавление токовых помех до 50 мА
    Ёмкость 10 нФ -10 мкФ с шагом 0,03 нФ, погрешность 20%
    Дисплей 144 мм (5,7 дюймов)
    Коннекторы CAT IV 600v
    Класс защиты IP67 с закрытой крышкой
    Питание Внутренние батареи и/или сеть 120-240 В, 50/60 Гц
    Автономная работа 8 часов
    Рабочая температура от -10°С до 50°С (14°F to 122°F)
    Размер 385 x 298 x 196 мм
    Вес 5 кг

  • Комплект поставки TERA10

    № Наименование Количество
    1 Тестер сопротивления изоляции TERA10 1
    2 Комплект прорезиненных испытательных кабелей 1
    3 Шнур питания 1
    4 Чехол 1
    5 Руководство по эксплуатаци 1
    6 Краткое руководство по измерению и отчетом о калибровке 1
