MI3200, MI-3200, MI 3200 TeraOhm 10 kV

Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

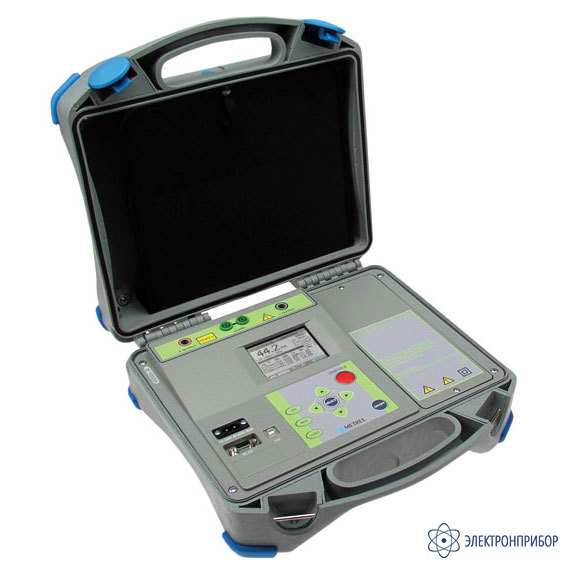

MI 3200 — измеритель сопротивления изоляции напряжением до 10000 В

Код товара: 23363
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      42465-09 до 13.08.2024

    • Производитель

      Metrel, Словения

    Сертификаты

    Назначение измерителя сопротивления изоляции напряжением до 10000 В MI 3200:

    Metrel MI 3200 - прибор, предназначенный для осуществления контроля состояния изоляционных материалов. Наличие различных режимов испытаний (высоковольтные испытания, измерение сопротивления изоляции, измерение коэффициентов абсорбции, поляризации, разряда диэлектрика и другое) позволяет получить достоверную и полную информацию о состоянии изоляции. Встроенная память, связь с ПК, удобный для переноски корпус, выполненный в виде чемодана, высококачественные принадлежности обеспечивают комфорт и безопасность при работе с измерителем сопротивления изоляции напряжением Metrel MI 3200.

    Функции измерителя сопротивления изоляции напряжением до 10000 В MI 3200:

    • Измерение сопротивления изоляции до 10 ТОм напряжением до 10 кВ постоянного тока, построение графика R(t);
    • Измерение емкости испытываемого объекта;
    • Проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы;
    • Измерение выдерживаемого напряжения / тока пробоя;
    • Расчет индекса поляризации PI;
    • Расчет коэффициента диэлектрического поглощения DAR;
    • Расчет коэффициента диэлектрического разряда DD;
    • Измерение напряжения и частоты переменного и постоянного тока до 600 В.

    Отличительные особенности измерителя сопротивления изоляции напряжением до 10000 В MI 3200:

    • Возможность задания измерительного напряжения в диапазоне от 500 В до 10 кВ с шагом 25 В;
    • Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения);
    • Широкий диапазон измерения сопротивления – до 10 ТОм;
    • Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD;
    • Построение графика R(t);
    • Автоматическая калибровка после включения;
    • Встроенный таймер позволяет задавать время измерения от 1 с до 30 мин;
    • Автоматический разряд испытываемого объекта после завершения измерений;
    • Высокая устойчивость к электромагнитным помехам;
    • Наличие защитного проводника GUARD для отведения поверхностных токов утечки;
    • Экранированные измерительные кабели;
    • Большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации;
    • Встроенная память рассчитана на 1000 измерений, сопровождающихся датой и временем проведения измерений;
    • Подключение к ПК посредством USB и RS-232;
    • Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений;
    • Питание – от аккумуляторных NiMh батарей; встроенное зарядное устройство;
    • Размеры: 360 x 160 x 330 мм;
    • Масса (без аксессуаров): 5,5 кг.
  • Технические характеристики измерителя сопротивления изоляции напряжением до 10000 В MI 3200:

    Функция Диапазон измерений Разрешение Погрешность измерений
    Сопротивление изоляции 0 … 999 кОм
    1,00 … 9,99 МОм
    10,0 … 99,9 МОм
    100 … 999 МОм
    1,00 … 9,99 ГОм
    10,0 … 99,9 ГОм
    100 … 999 ГОм
    1,00 … 10,00 ТОм
    1 кОм
    10 кОм
    100 кОм
    1 МОм
    10 МОм
    100 МОм
    1 ГОм
    10 ГОм
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(15 % от измер. + 3 емр)
    Измерительное напряжение 0 … 9999 В
    ≥ 10 кВ
    1 В
    0,1 кВ
    ±(3 % от измер. + 3 В)
    ±3 % от измер.
    Ток утечки 0,00 … 9,99 нА
    10,0 … 99,9 нА
    100 … 999 нА
    1,00 … 9,99 мкА
    10,0 … 99,9 мкА
    100 … 999 мкА
    1,00 … 5,50 мА
    0,01 нА
    0,1 нА
    1 нА
    10 нА
    100 нА
    1 мкА
    10 мкА
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    Отключающий ток утечки 0,000 … 0,009 мA
    0,01 … 5,50 мА
    1 мкA
    10 мкА
    ±(3 % от измер. + 3 емр)
    ±3 % от измер.
    DAR - коэффициент диэлектрического поглощения 0,01 … 9,99
    10,0 … 100,0
    0,01
    0,1
    ±(5 % от измер. + 2 емр)
    ±5 % от измер.
    PI - индекс поляризации 0,01 … 9,99
    10,0 … 100,0
    0,01
    0,1
    ±(5 % от измер. + 2 емр)
    ±5 % от измер.
    DD - коэффициент диэлектрического разряда 0,01 … 9,99
    10,0 … 100,0
    0,01
    0,1
    ±(5 % от измер. + 2 емр)
    ±5 % от измер.
    Измерительное напряжение 0 … 9999 В
    ≥ 10 кВ
    1 В
    0,1 кВ
    ±(3 % от измер. + 3 В)
    ±3 % от измер.
    Напряжение пост./перем. тока 0 … 600 В 1 В ±(3% от измер. + 4 В)
    Частота 0 и 45…65 Гц 0,1 Гц ±0,2 Гц
    Емкость 0,0 … 99,9 нФ
    100 … 999 нФ
    1,00 … 50,00 мкФ
    0,1 нФ
    1 нФ
    10 нФ
    ±(5 % от измер. + 2 емр)
    ±(5 % от измер. + 2 емр)
    ±(5 % от измер. + 2 емр)
    Питание 7,2 В пост. тока (6 x1,2 В NiMH IEC LR20)
    Дисплей Матричный ЖК дисплей (160 x 116) с подсветкой
    Категория перенапряжения 600 В CAT IV
    Класс защиты Двойная изоляция
  • Комплект поставки MI 3200

    Наименование Количество
    1. Измеритель сопротивления изоляции напряжением до 10000 В MI 3200 1
    2. 10 кВ экранированный измерительный кабель с наконечником, длина 2 м 1
    3. 10 кВ экранированный измерительный кабель, красный, длина 2 м 1
    4. 10 кВ экранированный измерительный кабель, черный, длнна 2 м 1
    5. 10 кВ зажим типа «крокодил», красный 1
    6. 10 кВ зажим типа «крокодил», черный 1
    7. Защитный кабель GUARD с зажимом «крокодил», зеленый, длина 2 м 1
    8. Сетевой кабель 1
    9. Аккумуляторные батареи 1,2 В NiMH 6
    10. Книга "Guide to modern insulation testing" на CD 1
    11. Руководство по эксплуатации 1
    12. Свидетельство о калибровке 1
