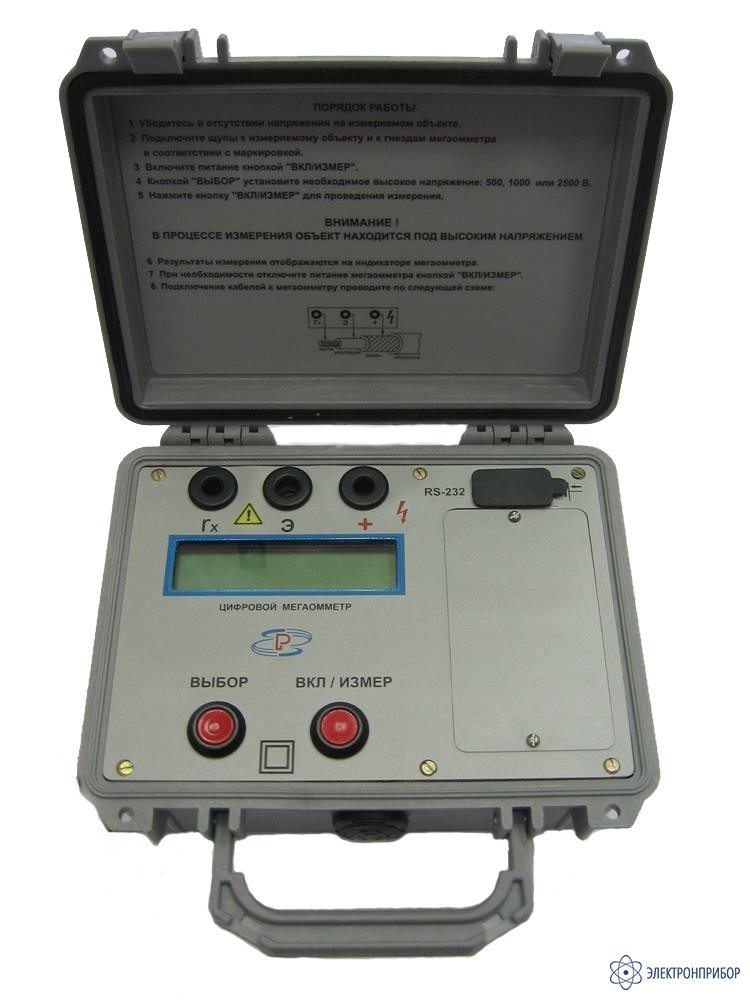

М6-5 — цифровой мегаомметр

Код товара: 28452
    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      48316-11 до 16.11.2026

    • Производитель

      АНИИТ Рекорд, Россия

    Назначение цифровго мегаомметра М6-5:

    Измерение при напряжении 500, 1000 и 2500В, сопротивления и коэффициента абсорбции изоляции электрооборудования, не находящегося под рабочим напряжением, (выведенного из работы) при проведении монтажных, наладочных, эксплуатационных, ремонтных работ и наличии влияния со стороны действующего оборудования. Проведение измерений в лабораториях и испытательных станциях предприятий, а также в полевых условиях.

    Достаточная мощность источников высокого напряжения мегаомметров позволяет обеспечить на объекте измерения стабильное высокое напряжение практически во всем диапазоне измеряемых сопротивлений. Это исключает возможность искажения результатов измерений за счет протекания зарядных токов емкости объекта, появляющихся при изменении высокого напряжения.

    Применение цифровых мегаомметров серии М6 позволяет поставить контроль изоляции электрооборудования на качественно новую ступень обеспечить качественную диагностику и соответствующую профилактику оборудования.

    Мегаомметры серии М6 имеют декларацию о соответствии, занесены в государственный Реестр средств измерений, имеют свидетельство об утверждении типа средств измерений военного назначения.

    Особенности цифровго мегаомметра М6-5:

    • Мегаомметры М6-5 имеют испытательные напряжения 500, 1000 и 2500В;
    • Питание мегаомметров М6-5 осуществляется от встроенной аккумуляторной батареи 12В., а М6-4 от сети 220В.+- 10% частотой 50 60 Гц;
    • Рабочий диапазон температур М6-5 от 10 до +40 °С;
    • Пределы измерения сопротивления М6-5 от 10кОм до 200 гОм;
    • Просты и удобны в обращении;
    • Обеспечивают автоматизацию измерений;
    • Измерение текущих значений сопротивления;
    • Индикация текущего времени измерения;
    • Индикация текущей даты;
    • Индикация напряжения, подаваемого на измеряемый объект;
    • Индикация коэффициента абсорбции (отношение значений сопротивлений, измеренных через 60 и 15 секунд);
    • Возможность измерения по прямой и перевернутой схемам включения существенно расширяет область применения приборов, допускает использование мегаомметров для измерений как заземленного, так и изолированного электрооборудования;
    • Измерения по 2-х и 3-х зажимной схемам включения;
    • Контроль цепей вторичной коммутации, изоляции обмоток генераторов без разборки системы водяного охлаждения, контроль изоляции кабелей (М6-4);
    • Автоматический выбор пределов измерений;
    • Буквенно-цифровая индикация результатов измерения на жидкокристаллическом дисплее;
    • Защита от остаточного или наведенного напряжения;
    • Звуковая и визуальная индикация наличия напряжения в измеряемой цепи;
    • Индикация перегрузки по экранным цепям;
    • Заряд аккумуляторной батареи происходит через встроенный разъем;
    • Защищены от токов влияния, внешних магнитных и электрических полей;
    • Защита от пробоя изоляции и короткого замыкания в измеряемой цепи;
    • Внутренняя энергонезависимая память приборов позволяет автоматически записывать до 450 значений сопротивления через каждые 5 секунд, начиная с 15 секунды, что позволяет следить за динамикой изменений сопротивления в процессе контроля. Измерения записываются до 60 секунды, после чего автоматически записывается значение коэффициента абсорбции, характеризующего степень ухудшения изоляционных характеристик, что позволяет использовать цифровые мегаомметры серии М6 в качестве диагностических: предотвратить потери электроэнергии за счет ухудшения изоляции, получить данные, характерные для определенных видов дефектов изоляционных конструкций. Одновременно в память записываются: порядковый номер измерения; его дата; время; подаваемое на объект напряжение;
    • Связь с компьютером осуществляется при помощи интерфейса RS -232 и программного обеспечения, совместимого с Windows 98, Windows ME , Windows 2000, Windows XP.
  • Технические характеристики цифровго мегаомметра М6-5:

    Параметр Значение
    Пределы измерения сопротивления от 10 кОм до 200 ГОм
    Рабочие напряжения 500, 1000, 2500 В
    Мощность источника рабочего напряжения 3 Вт
    Допустимый ток по цепям экранирования объекта 0,5 мА
    Ток потребления при напряжении питания 10,8 В не более 600 мА
    Питание от встроенной аккумуляторной батареи 12 В
    Диапазон измерения коэффициента абсорбции 1 – 5
    Рабочий диапазон температур от - 10 до + 40 °С
    Допустимая основная погрешность измерения ≤ 5% в интервале 100 кОм - 100 ГОм
    ≤ 15% в интервалах 10 кОм - 100 кОм, 100 ГОм - 200 ГОм
    Влагоустойчивость повышенная влажность 90% при 30°С
    Масса 2,4 кг
    Габаритные размеры 245 х 200 х 115 мм
  • Комплект поставки М6-5

    Наименование Количество
    1. Цифровой мегаомметр М6-5 1
    2. Щуп ВМАИ.401736.001 1
    3. Щуп ВМАИ.401736.002 1
    4. Блок питания АЗПм-004 1
    5. Аккумуляторная батарея 1
    6. Зажим типа "крокодил" 60-65 мм 2
    7. Кабель ВМАИ.468551.009 1
    8. Компакт-диск CD с программным обеспечением 1
    9. Сумка 1
    10. Отвертка 7810-0979 А1 Ц15.хр 1
    11. Руководство по эксплуатации 1
