Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

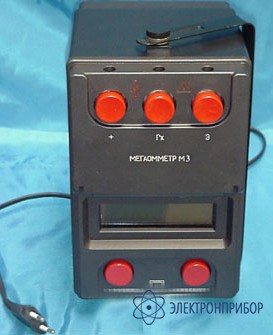

М3 — мегаомметр

Код товара: 20183
  • Назначение:

    Измерение при напряжении 1,0 и 2,5 кВ (М1-ЖТ, М3, М4) и напряжении 0,5 и 1,0 кВ. (М3-1) сопротивления и коэффициента абсорбции изоляции электрооборудования, не находящегося под рабочим напряжением (выведенного из работы) при проведении монтажных, наладочных, эксплуатационных, ремонтных работ и наличии влияния со стороны действующего оборудования.

    Проведение измерений в лабораториях и испытательных станциях предприятий, а также в полевых условиях.

    Модификации:

    Мегаомметры М1-ЖТ, М3, М3-1 - предназначены для измерения высоких значений сопротивления изоляции электрооборудования (например силовых трансформаторов);

    Мегаомметр М4 - предназначен для измерения сопротивления изоляции электрооборудования в случаях необходимости повышенной мощности источника рабочего напряжения мегаомметра (например при контроле генераторов без демонтажа системы охлаждения и при контроле цепей вторичной коммутации, кабелей).

    Отличительные особенности:

    • измерения по прямой и перевернутой схемам включения;
    • измерения по 2-х и 3-х зажимной схемах включения;
    • контроль цепей вторичной коммутации с одновременным испытанием напряжением 2,5 кВ (М4);
    • контроль изоляции обмоток генераторов без разборки системы водяного охлаждения, контроль изоляции кабелей (М4);
    • автоматический контроль работоспособности мегаомметра;
    • автоматический выбор пределов измерений;
    • буквенно-цифровая индикация результатов измерения на жидкокристаллическом дисплее;
    • измерение текущих значений сопротивления;
    • индикация текущего времени измерения;
    • индикация текущей даты;
    • индикация напряжения, подаваемого на измеряемый объект;
    • индикация коэффициента абсорбции (отношение значений сопротивлений, измеренных через 60 и 15 секунд);
    • индикация перегрузки по экранным цепям;
    • подсветка индикатора;
    • наличие внутренней энергонезависимой памяти, позволяющую автоматически записывать до 450 измерений и время измерения, с возможностью переноса результатов на персональный компьютер;
    • заряд аккумуляторной батареи М3, М3-1 через встроенный разъем с контролем процесса заряда на ЖКИ.
  • Технические характеристики:

    Наименование параметра Значение для мегаомметра
    М3, М1-ЖТ М3-1 М4
    Пределы измерения сопротивления от 10 кОм
    до 200 ГОм
    от 50 кОм
    до 200 ГОм
    Рабочие напряжения 1000 и 2500 В 500 и 1000 В 1000 и 2500 В
    Мощность источника рабочего напряжения 3 Вт 15 Вт
    Допустимый ток по цепям экранирования объекта 0,5 мА 2,5 мА
    Питание от встроенной аккумуляторной
    батареи 12В
    от сети 220В ±10%
    частотой 50-60 Гц
    Диапазон измерения коэффициента абсорбции 1 - 5
    Допустимая основная погрешность измерения < 5% в интервале
    100 кОм - 100 ГОм
    < 5% в интервале
    100 кОм-50 ГОм
    < 15% в интервале
    10 кОм - 100 кОм
    100 ГОм - 200 ГОм
    < 15% в интервале
    50 кОм-100 кОм
    50 ГОм-200 ГОм
    Рабочий диапазон температур от -10 до +40°С
    Влагоустойчивость повышенная влажность 90% при 30°С
    Масса 4,0 кг
    Габаритные размеры 272х170х190 мм

    Мегаомметры М1-ЖТ, М3 и М3-1 комплектуются устройством для заряда аккумуляторной батареи.

    Мегаомметры М3, М3-1 и М4 имеют вариант исполнения для работы в широком температурном диапазоне от -40 до +40°С и допустимую основную погрешность измерений - 5%.

    Мегаомметры М3, М3-1 и М4 являются новой, более совершенной разработкой и заменили выпускаемые ранее модели М1 и М2.
